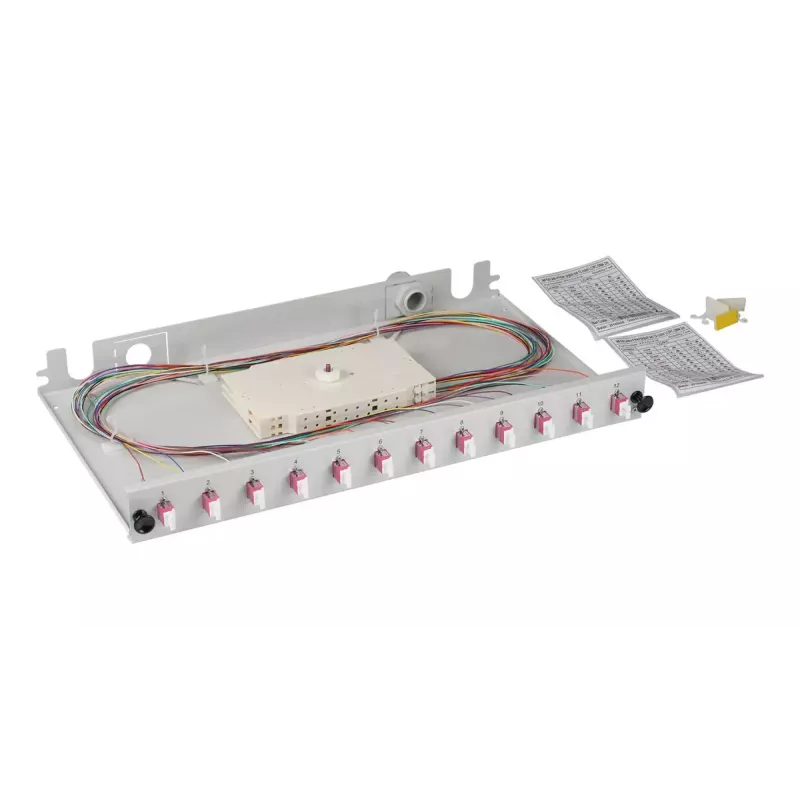

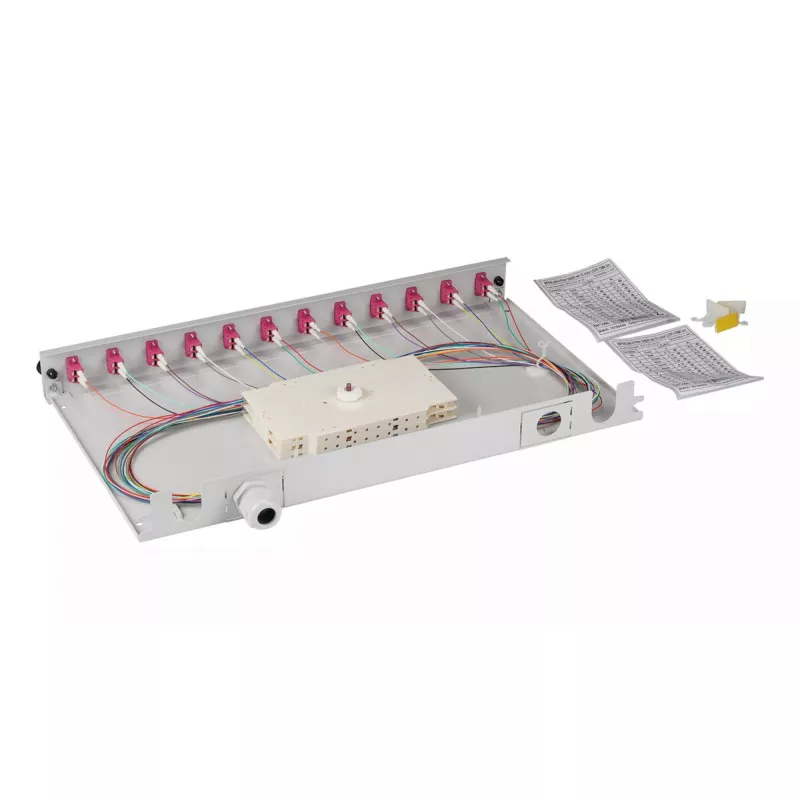

Patch panel EFB Elektronik BA71901L24OM4 1U LC OM4 pelēka Metal Rack Mount

EFB Elektronik BA71901L24OM4 1U LC OM4 pelēkais metāla statnes montāžas plāksteru panelis ir paredzēts strukturētai optiskās šķiedras kabeļu sistēmai statnēs montējamās tīkla sistēmās. Tas pieņem 12 LC pieslēgvietas, kas optimizētas OM4 daudzmodu šķiedrai, un nodrošina kompaktu 1U korpusu, piemērotu datu centriem, serveru telpām un telekomunikāciju skapjiem. Panelis ir izgatavots no metāla ar pelēku apdari, tā platums ir 483 mm, augstums 44,5 mm un dziļums 244 mm, lai atbilstu standarta 19 collu statņu instalācijām un atbalstītu kārtīgu kabeļu izvietojumu un pieslēgvietu identifikāciju.

Priekšrocības

Metāla konstrukcija nodrošina mehānisku stabilitāti un ekranējumu optiskās šķiedras savienojumiem, savukārt 1U formas faktors taupa vietu statnē. LC savienotāji nodrošina augsta blīvuma terminēšanu daudzmodu OM4 šķiedrai, ļaujot uzlabot joslas platumu un samazināt modālo dispersiju salīdzinājumā ar zemākas klases daudzmodu šķiedru veidiem. Standartizētais 483 mm platums nodrošina saderību ar izplatītām statnēm un statnēm ar montāžas sliedēm, un paneļa 12 pieslēgvietu izkārtojums vienkāršo tīkla organizēšanu un plāksterēšanas darbplūsmas.

Piemērots

• Statnēs montējama optiskās šķiedras sadale datu centros un serveru telpās
• Telekomunikāciju un tīkla skapji, kur nepieciešama OM4 daudzmodu savienojamība
• Augsta blīvuma kabeļu vidēs, kur nepieciešami vietu taupoši 1U risinājumi
• Projekti, kuros izmanto LC terminētas daudzmodu šķiedras līnijas

Galvenās specifikācijas

• Formas faktors: 1U statnes montāžas modulis
• Savienotāja tips: LC duplex
• Šķiedras tipa saderība: OM4 daudzmodu
• Pieslēgvietu skaits: 12
• Materiāls: metāla korpuss
• Apdare/krāsa: pelēka
• Izmēri (P×A×D): 483 mm × 44,5 mm × 244 mm

Kā lietot

Uzstādiet plāksteru paneli standarta 19 collu statnē, izmantojot paredzētos montāžas caurumus. Ievadiet ienākošos OM4 daudzmodu šķiedras kabeļus paneļa aizmugurē un terminējiet tos LC savienotājos, vai izmantojiet iepriekš terminētus pigteilus un veiciet splicēšanu pēc nepieciešamības. Nostipriniet kabeļu gājienus ar piemērotiem stiepes samazināšanas un kabeļu pārvaldības piederumiem, lai novērstu slodzi uz šķiedru terminējumiem. Marķējiet pieslēgvietas saskaņā ar tīkla plānu, lai uzturētu skaidru identifikāciju un efektīvu plāksterēšanu.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet OM4 sertificētu šķiedras kabeli un LC savienotājus, kas atbilst nozares zudumu un atpakaļatstarošanas zudumu specifikācijām. Izvairieties no asiem izliekumiem un spriedzes šķiedru gājienos; ievērojiet ieteicamos liekuma rādiusus. Pirms savienojumu izveides veiciet LC gala virsmu vizuālu pārbaudi un tīrīšanu, un apsveriet plāksteru vadus ar aizsargājošām uzmavām biežai pārslēgšanai.
