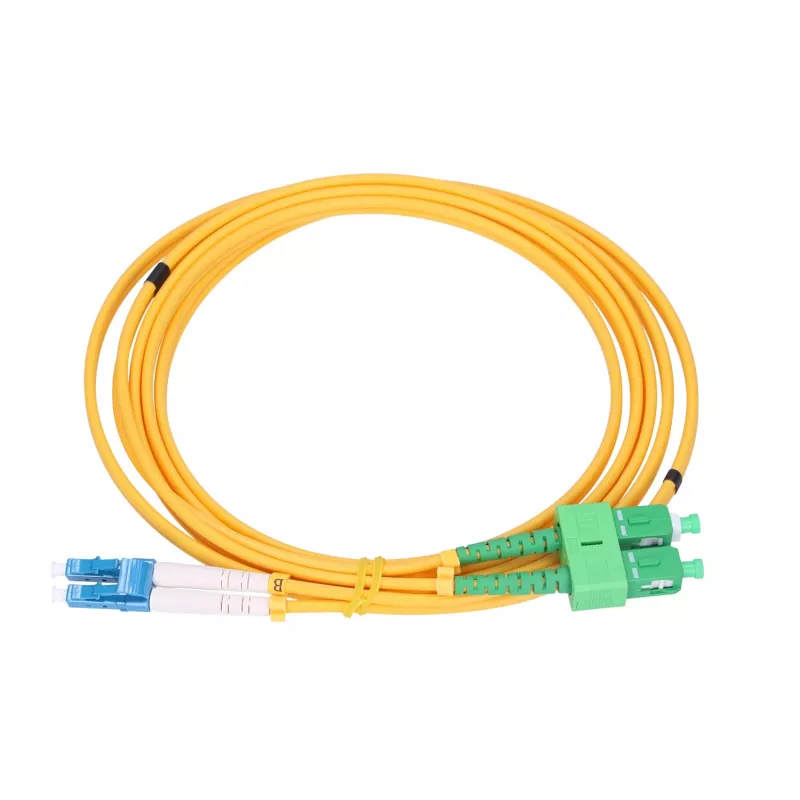

Patchcord Extralink SC/APC - LC/UPC vienmoda dupleksais G.657.A1 3mm 1m

Patchcord Extralink SC/APC - LC/UPC vienmoda dupleksais G.657.A1 3mm 1m ir vienmoda dupleksais optiskais pārlēcējkabelis, kas paredzēts FTTH un citiem optisko šķiedru savienojumu lietojumiem. Kabelis izmanto liekumizturīgu G.657.A1 šķiedru 3 mm dzeltenā apvalkā un nodrošina kompaktu savienojumu ar SC/APC vienā galā un LC/UPC otrā galā. Ar 1 m garumu un pilndupleksajiem savienojumiem šis pārlēcējkabelis ir paredzēts īsiem savienojumiem starp optiskajām iekārtām, sadales paneļiem un klienta telpu ierīcēm.

Priekšrocības

Extralink pārlēcējkabelis apvieno liekumizturīgu G.657.A1 šķiedru ar standarta SC/APC un LC/UPC savienotāju ģeometrijām, lai saglabātu zemus ievietošanas zudumus un stabilu atgriešanās zudumu tipiskās FTTH vidēs. Tā 3 mm apvalks nodrošina ērtu apstrādi un izvietošanu, vienlaikus saglabājot šķiedras aizsardzību. Dupleksā konfigurācija atbalsta vienlaicīgu pārraides un uztveršanas kanālus, un krāsu kodētais dzeltenais apvalks ļauj ātri identificēt vienmoda savienojumus.

Piemērots

• FTTH pievades un iekštelpu klienta savienojumiem
• Sadales paneļiem un optiskajiem sadales rāmjiem
• OLT, ONU/ONT un optisko raiduztvērēju savienošanai
• Īsiem pārlēcēju pieslēgumiem telekomunikāciju telpās un iekārtu plauktos

Galvenās specifikācijas

• Šķiedras veids: Vienmoda, liekumizturīga G.657.A1
• Apvalka diametrs: 3 mm
• Garums: 1 m
• Savienotāja konfigurācija: Duplekss (divas šķiedras)
• Savienotājs A: SC/APC (slīpais fiziskais kontakts, APC)
• Savienotājs B: LC/UPC (ultra-fiziskais kontakts, UPC)
• Apvalka krāsa: Dzeltena (vienmoda identifikācija)

Kā lietot

Novadiet pārlēcējkabeli no avota iekārtas uz mērķa ierīci, izvairoties no asiem līkumiem un ciešām cilpām. Pirms ievietošanas pārliecinieties, ka savienotāji ir tīri, lai aizsargātu raiduztvērēju saskarnes; līdz uzstādīšanai izmantojiet putekļu vāciņus. Ievietojiet SC/APC un LC/UPC savienotājus attiecīgajos adapteru vai raiduztvērēju portos, līdz jūtama droša fiksācija. Dupleksajai darbībai ievērojiet pārraides/uztveršanas orientāciju, lai atbilstu savienojuma elektroinstalācijai. Izvietojot paneļos vai plauktos, nostipriniet kabeli ar saudzīgām spailēm vai saitēm, lai novērstu slodzi uz savienotājiem.

Ieteikumi

Pirms katra savienojuma pārbaudiet un notīriet ferulas, ievērojiet G.657.A1 šķiedrai ieteicamo minimālo liekuma rādiusu un uzstādīšanas laikā izvairieties no vilkšanas aiz apvalka savienotāja tuvumā. Neizmantotos pārlēcējkabeļus uzglabājiet ar aizsargvāciņiem sausā, no putekļiem brīvā vidē.
