Pazeminošais komutācijas regulators Texas Instruments LM2574 M-ADJ — Regulējama izeja 1,2–37 V, ieeja 4–40 V, SO-14

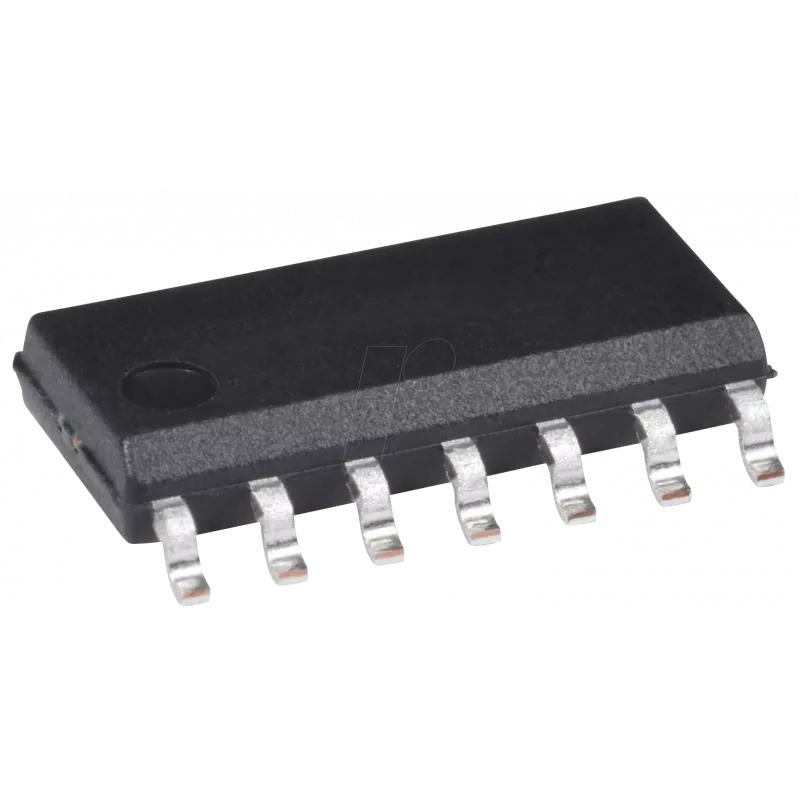

Texas Instruments LM2574 M-ADJ ir pazeminošais (buck) komutācijas regulators SO-14 korpusā ar regulējamu izeju. Tas pieņem ieejas spriegumus no 4 V līdz 40 V un nodrošina regulējamu izeju diapazonā no 1,2 V līdz 37 V. Ierīce ir paredzēta līdzstrāvas–līdzstrāvas pārveidošanas uzdevumiem, kur nepieciešams kompakts, efektīvs regulators ar regulējamu izeju, tostarp iegultajās sistēmās, rūpnieciskajā elektronikā un ar baterijām darbināmās iekārtās.

Priekšrocības

Regulators piedāvā plašus ieejas un izejas diapazonus, nodrošinot elastīgu izmantošanu dažādos lietojumos. Tā komutācijas arhitektūra uzlabo pārveidošanas efektivitāti salīdzinājumā ar lineārajiem regulatoriem, samazinot siltuma izkliedi un ļaujot izmantot mazākus ārējos komponentus. SO-14 korpuss atbalsta caurumu montāžu vai hibrīdo PCB montāžu un atvieglo vienkāršu integrāciju plates līmenī. Regulējamā izeja ļauj konstruktoriem iestatīt nepieciešamo regulēto spriegumu bez vairāku fiksēta sprieguma detaļu izmantošanas.

Piemērots

• Iegulto sistēmu barošanas avotiem un mikrokontrolleru platēm
• Rūpnieciskiem vadības moduļiem un instrumentācijai
• Ar baterijām darbināmām ierīcēm un portatīvajam aprīkojumam
• Barošanas kopnēm, kurām nepieciešams regulējams spriegums sensoriem vai izpildmehānismiem

Galvenās specifikācijas

• Ieejas sprieguma diapazons: 4 V līdz 40 V
• Regulējamais izejas sprieguma diapazons: 1,2 V līdz 37 V
• Topoloģija: Pazeminošais (buck) komutācijas regulators
• Korpusa tips: SO-14
• Paredzētā lietošana: Līdzstrāvas–līdzstrāvas pārveidošana regulētām izejām

Kā lietot

Uzstādiet LM2574 M-ADJ uz PCB, ievērojot ieteicamo izkārtojumu un kontaktu savienojumus SO-14 korpusam. Nodrošiniet ieejas atsaisti un atbilstoši nominālu induktoru un izejas kondensatoru, kā norādīts ierīces lietošanas piezīmēs, lai garantētu stabilu regulēšanu un zemu izejas pulsāciju. Izmantojiet ārējo rezistoru tīklu uz atgriezeniskās saites kontakta, lai iestatītu vēlamo izejas spriegumu diapazonā no 1,2 V līdz 37 V, un pievienojiet nepieciešamās kompensācijas vai slāpēšanas komponentes atbilstoši konstruēšanas vadlīnijām. Pārliecinieties, ka ieejas avots var nodrošināt pietiekamu strāvu slodzei plus komutācijas zudumiem, un termiskās prasības tiek risinātas ar PCB vara laukumiem vai dzesētāju, ja nepieciešams.

Ieteikumi
