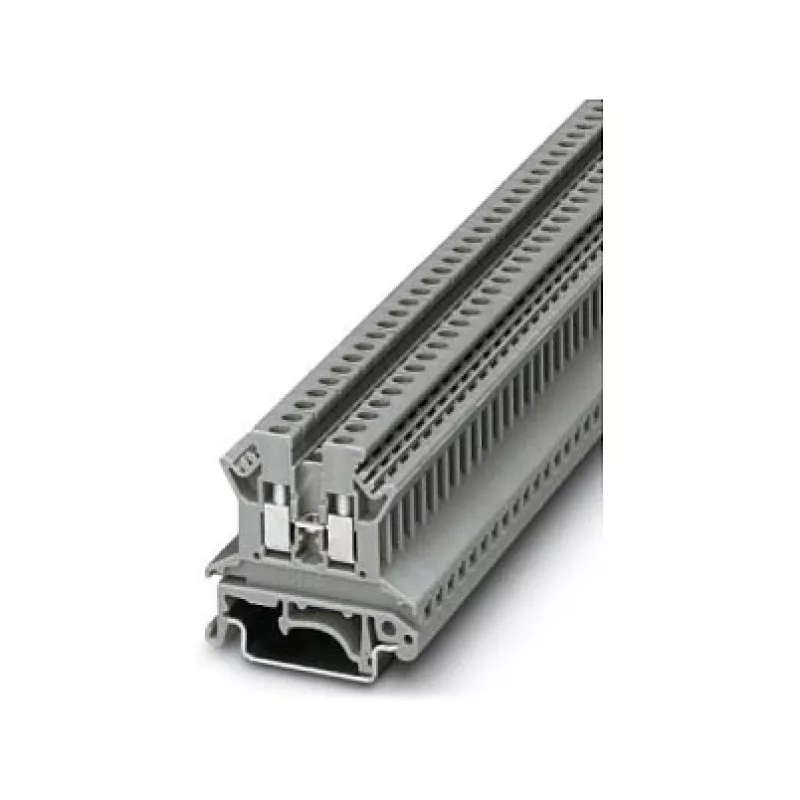

Phoenix 3003347 UK 2,5 N caurvades spaiļu bloks, skrūvju savienojums, 2,5 mm², 800 V, 24 A, pelēks

Phoenix 3003347 UK 2,5 N caurvades spaiļu bloks izceļas ar robustu skrūvju savienojumu un kompaktu dizainu, piedāvājot uzticamu risinājumu DIN sliežu montāžai. Atšķirībā no tipiskiem spaiļu blokiem, kas var kompromitēt vadītāju diapazonu, šis modelis atbalsta cietos vadītājus no 0,2 līdz 4 mm² un dzīslu vadītājus no 0,2 līdz 2,5 mm², padarot to daudzpusīgu dažādiem vadu savienošanas uzdevumiem. Tā pelēkais poliamīda korpuss nodrošina izturību un atbilstību UL 94 V0 degtspējas standartiem, garantējot drošību prasīgās vidēs.

Galvenās priekšrocības

• Nominālais šķērsgriezums: 2,5 mm² ar skrūvju savienojuma tehnoloģiju
• Nominālais spriegums 800 V un strāva 24 A (IEC)
• Plašs vadītāju diapazons: cietie 0,2–4 mm², dzīslu 0,2–2,5 mm², AWG 24–12
• Montāža uz standarta DIN sliedēm NS 35/7,5, NS 35/15 un NS 32
• Darba temperatūra no -60 °C līdz 105 °C
• Piesārņojuma pakāpe 3 un pārsprieguma kategorija III
• Apstiprinājumi: IEC 60947-7-1, UL, CSA

Ikdienas lietošanā

Uzstādīšana ir vienkārša: noņemiet vadītāja izolāciju 8 mm garumā, ievietojiet to spailē un pievelciet M3 skrūvi ar griezes momentu 0,5–0,6 Nm. Spaiļu bloka viena pozīcija ar diviem savienojumiem nodrošina efektīvu caurvades vadu savienošanu vadības skapjos un sadales kārbās. Pelēkā krāsa nemanāmi iekļaujas standarta rūpnieciskajās komponentēs, un kompaktie izmēri (platums 5,2 mm, augstums 42,5 mm, dziļums 46,5 mm) ietaupa vietu uz sliedes.

Pilnas specifikācijas

• Zīmols: Phoenix Contact
• Modelis: UK 2,5 N
• MPN: 3003347
• EAN: 4017918099299
• Spaiļu veids: Caurvades spaiļu bloks
• Savienojuma tehnoloģija: Skrūvju savienojums
• Pozīciju skaits: 1
• Savienojumu skaits: 2
• Nominālais šķērsgriezums: 2,5 mm²
• Nominālais spriegums (IEC): 800 V
• Nominālā strāva (IEC): 24 A
• Vadītāja šķērsgriezums (ciets): 0,2–4 mm²
• Vadītāja šķērsgriezums (dzīslu): 0,2–2,5 mm²
• Vadītāja šķērsgriezums (AWG): 24–12
• Izolācijas materiāls: Poliamīds (PA)
• Krāsa: Pelēka
• Montāžas veids: DIN sliede (NS 35/7,5, NS 35/15, NS 32)
• Izolācijas noņemšanas garums: 8 mm
• Skrūves vītne: M3
• Pievelkšanas griezes moments: 0,5–0,6 Nm
• Darba temperatūra: -60 °C līdz 105 °C
• Degtspējas klase: UL 94 V0
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Standarti: IEC 60947-7-1, UL, CSA

Nobeiguma piezīme

Ar savu augsto strāvas nominālu un plašo temperatūras toleranci Phoenix 3003347 ir uzticama izvēle rūpnieciskiem vadu savienošanas projektiem, kur uzticamība ir būtiska.
