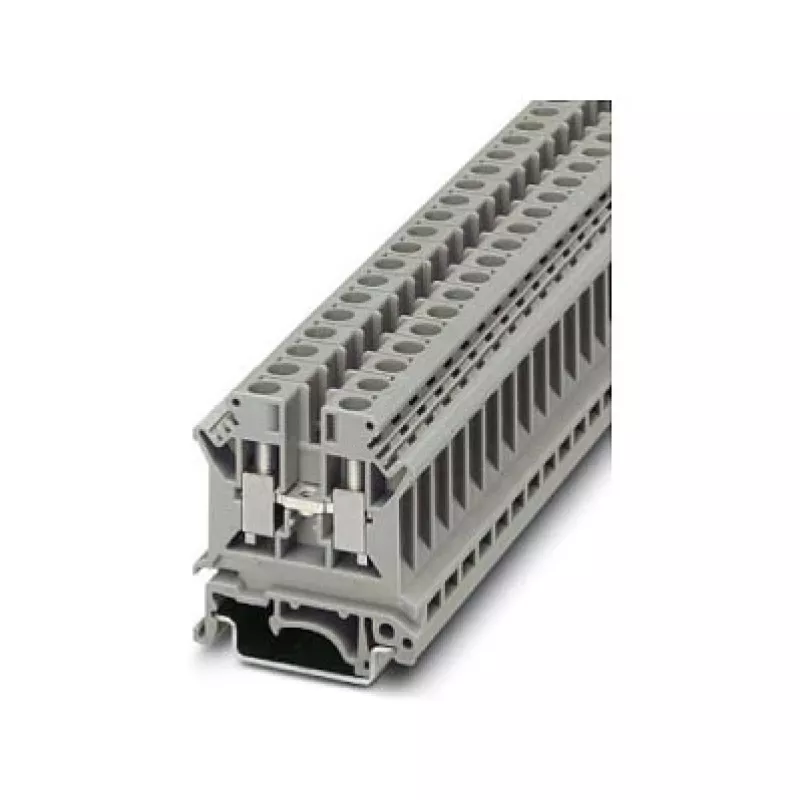

Phoenix 3004524 UK 6 N caurlaides spaiļu bloks, skrūvju savienojums, 6 mm², pelēks

Rūpnieciskajos vadības paneļos un sadales skapjos uzticama vadu pieslēgšana ir būtiska drošībai un darbības nepārtrauktībai. Phoenix 3004524 UK 6 N caurvadu spaiļu bloks atrisina šo vajadzību ar kompaktu skrūvju savienojuma dizainu, kas droši savieno divus vadus līdz 6 mm². Tā pelēkais poliamīda korpuss tiek uzsprausts uz standarta DIN sliedēm, padarot to par ideālu izvēli, lai izveidotu kārtīgas un viegli apkalpojamas spaiļu rindas automatizācijas, mašīnbūves un elektroinstalācijas projektos.

Kam tas paredzēts

Šis spaiļu bloks ir paredzēts paneļu būvētājiem, elektriķiem un apkopes tehniķiem, kuriem nepieciešams uzticams un vietu taupošs savienojuma punkts jaudas un vadības vadiem. Tas ir piemērots lietojumiem, kur vadi jāsavieno vai jāsadala uz DIN sliedes, īpaši vidēs ar vibrāciju vai kur paredzēta periodiska pārvadīšana.

Galvenās īpašības

• Caurvadu dizains ar 2 skrūvju savienojumiem vienkāršai vadu pieslēgšanai
• Pieņem vadus no 0,2 līdz 6 mm² (AWG 20–8), masīvus vai dzīslu vadus
• Nominālais spriegums 800 V IEC un strāva 41 A, piemērots daudzām rūpnieciskām ķēdēm
• Poliamīda (PA) izolācijas korpuss, UL 94 V0 degamības klase
• Montāža uz NS 35/7,5, NS 35/15 vai NS 32 DIN sliedēm
• Plašs darba temperatūras diapazons: -60 °C līdz +105 °C
• M3 skrūve ar 0,8–1 Nm pievilkšanas griezes momentu drošai saspiešanai

Specifikācijas

• Tips: Caurvadu spaiļu bloks
• Savienojuma metode: Skrūvju savienojums
• Savienojumu skaits: 2
• Pozīciju skaits: 1
• Līmeņu skaits: 1
• Nominālais šķērsgriezums: 6 mm²
• AWG diapazons: 20–8
• Nominālais spriegums (IEC): 800 V
• Nominālā strāva (IEC): 41 A
• Izolācijas materiāls: Poliamīds (PA)
• Krāsa: Pelēka
• Montāžas veids: DIN sliede (NS 35/7,5, NS 35/15, NS 32)
• Noņemšanas garums: 10 mm
• Skrūves vītne: M3
• Pievilkšanas griezes moments: 0,8–1 Nm
• Darba temperatūra: -60 °C līdz +105 °C
• Degamības klase: UL 94 V0
• Piesārņojuma pakāpe: 3

Padomi

Lai nodrošinātu uzticamu savienojumu, noņemiet vadu izolāciju 10 mm garumā un pievelciet M3 skrūvi ar ieteikto griezes momentu. Izmantojiet piemērotu skrūvgriezi, lai nesabojātu skrūves galvu. Montāžas laikā pārliecinieties, ka spaiļu bloks droši nofiksējas uz DIN sliedes. Dzīslu vadiem ieteicams izmantot uzgaļus, lai novērstu atšķetināšanos un uzlabotu kontaktu.
