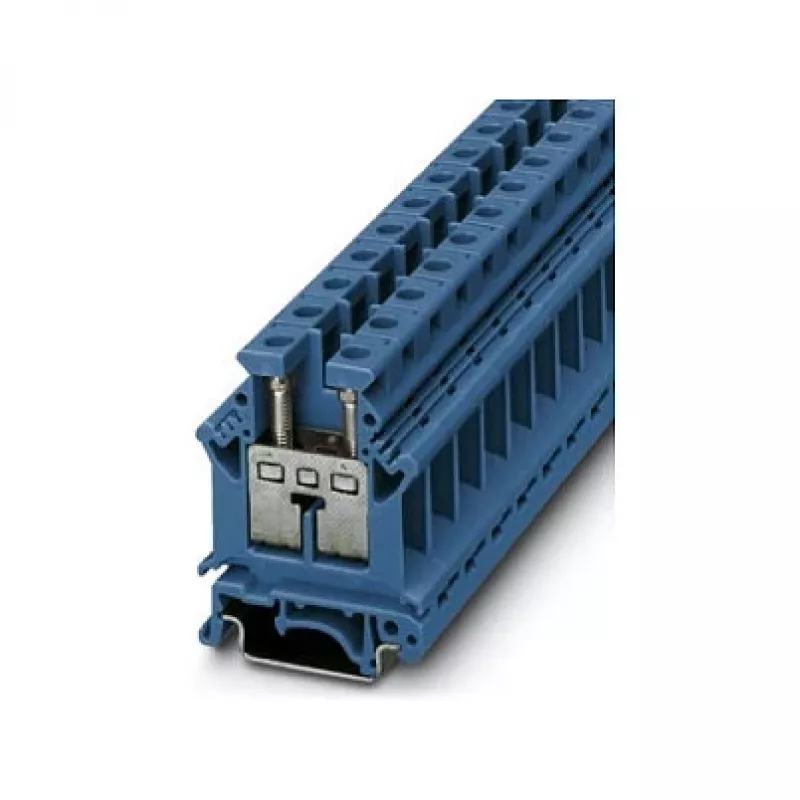

Phoenix 3006056 UK 16 N BU caurlaides spaiļu bloks, skrūvju savienojums, 16 mm², 1000 V, 76 A, zils

Rūpnieciskajos vadības paneļos un elektrosadales sistēmās uzticama vadu pieslēgšana ir būtiska, lai izvairītos no dīkstāves un drošības apdraudējumiem. Phoenix 3006056 UK 16 N BU caurlaides spaiļu bloks nodrošina robustu skrūvju savienojumu vadītājiem līdz 16 mm², garantējot drošus un bezapkopes savienojumus prasīgās vidēs.

Kam tas paredzēts

Šis spaiļu bloks ir ideāli piemērots paneļu ražotājiem, mašīnu ražotājiem un elektriķiem, kuriem nepieciešams uzticams DIN sliedes risinājums jaudas sadalei un vadības vadu pieslēgšanai. Tas ir piemērots lietojumiem automatizācijā, enerģētikā un ēku infrastruktūrā, kur nepieciešami augsti strāvas un sprieguma rādītāji.

Galvenās īpašības

• Skrūvju savienojuma tehnoloģija ar M4 vītni vibrācijas izturīgai saspiešanai
• Plašs vadītāju diapazons: ciets 0,5–25 mm², dzīslu 0,5–16 mm²
• Augsti elektriskie rādītāji: 1000 V IEC, 76 A strāva
• Kompakts vienlīmeņa dizains vietu taupošai DIN sliedes montāžai uz NS 35/7,5 vai NS 35/15
• Zils poliamīda korpuss ar UL 94 V0 degtspējas klasi paaugstinātai drošībai
• Darba temperatūra no -60 °C līdz 105 °C skarbiem apstākļiem

Specifikācijas

• Zīmols: Phoenix Contact
• Modelis: 3006056
• MPN: 3006056
• EAN: 4017918091316
• Spaiļu veids: Caurlaides spaiļu bloks
• Savienojuma metode: Skrūvju savienojums
• Nominālais šķērsgriezums: 16 mm²
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 76 A
• Pozīciju skaits: 1
• Līmeņu skaits: 1
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Izolācijas materiāls: PA (poliamīds)
• Krāsa: Zils
• Vadītāja šķērsgriezums ciets: 0,5–25 mm²
• Vadītāja šķērsgriezums dzīslu: 0,5–16 mm²
• Noņemšanas garums: 12 mm
• Skrūves vītne: M4
• Pievelkšanas griezes moments: 1,5–1,8 Nm
• Darba temperatūra: -60 °C līdz 105 °C
• Degtspējas klase (UL 94): V0
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III

Padomi

Vienmēr izmantojiet griezes momenta skrūvgriezi, kas iestatīts uz 1,5–1,8 Nm, lai nodrošinātu pareizu saspiešanu, nesabojājot vadītāju. Dzīslu vadiem ieteicams izmantot uzgaļus, lai novērstu atšķetināšanos un nodrošinātu uzticamu kontaktu. Uzstādiet spaiļu bloku uz standarta DIN sliedes un atstājiet pietiekamu atstarpi siltuma izkliedei lielas strāvas lietojumos.
