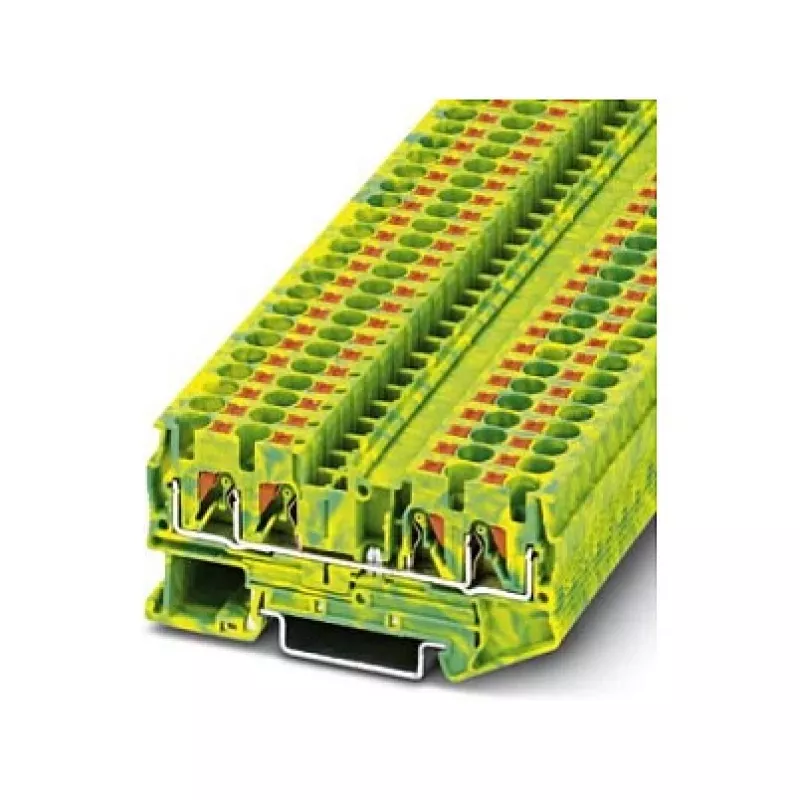

Phoenix 3211780 PT 4-TWIN-PE Aizsargvada spaiļu bloks, Push-in, 4 mm², zaļi-dzeltens

Phoenix 3211780 PT 4-TWIN-PE ir aizsargvada spaiļu bloks, kas paredzēts uzticamiem PE savienojumiem rūpnieciskajos vadības paneļos un sadales sistēmās. Tā push-in savienojuma tehnoloģija ļauj ātri, bez instrumentiem pieslēgt cietus un dzīslu vadītājus līdz 4 mm², savukārt zaļi-dzeltens korpuss nodrošina skaidru identifikāciju kā aizsargzemējuma spaile. Ar trim savienojuma punktiem un kompaktu vienlīmeņa dizainu tas ļauj pieslēgt vairākus zemējuma vadītājus uz standarta DIN sliedes, nodrošinot drošu un efektīvu uzstādīšanu.

Priekšrocības

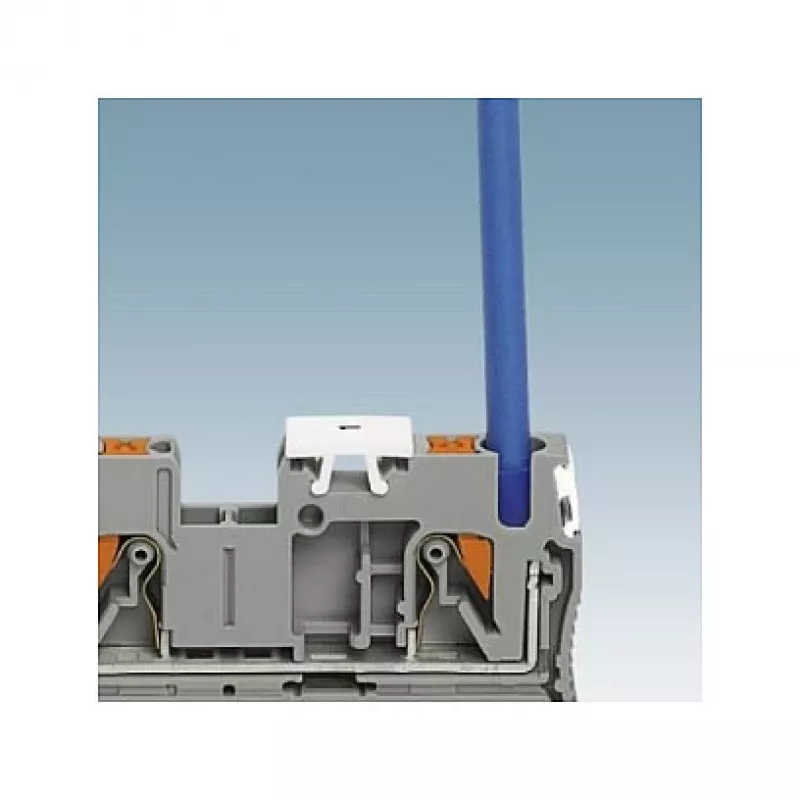

Push-in savienojumi samazina vadu pieslēgšanas laiku līdz pat 50%, salīdzinot ar skrūvju savienojumiem, un bezapkopes atsperu skava uztur nemainīgu kontakta spiedienu pat vibrācijas apstākļos. Spaiļu bloks atbalsta plašu vadītāju diapazonu no 0,2 mm² līdz 6 mm² (cietiem) un 24 līdz 10 AWG, padarot to universālu dažādiem zemējuma lietojumiem. Tā PA izolācijas materiāls atbilst UL 94 V0 degtspējas standartiem, un darba temperatūras diapazons no -60 °C līdz 105 °C ir piemērots skarbiem apstākļiem. PE funkcija tiek integrēta tieši DIN sliedē, nodrošinot automātisku zemējuma kontaktu bez papildu vadiem.

Piemērots

• Vadības ķēžu zemēšana mašīnbūvē un paneļu ražošanā
• Aizsargzemējuma savienojumi automatizācijas sistēmās un elektroenerģijas sadalē
• Izmantošana ar DIN sliedēm NS 35/7.5 un NS 35/15 rūpnieciskajos korpusos
• Lietojumi, kuros nepieciešama augsta vibrācijas izturība un bezapkopes savienojumi
• Instalācijas, kurās nepieciešama ātra, bez instrumentiem veikta vairāku PE vadītāju pieslēgšana

Galvenās specifikācijas

• Savienojuma tehnoloģija: Push-in
• Nominālais šķērsgriezums: 4 mm²
• Savienojumu skaits: 3
• Pozīciju skaits: 1
• Montāžas veids: DIN sliede (NS 35/7.5, NS 35/15)
• Izolācijas materiāls: PA (poliamīds), degtspēja UL 94 V0
• Noņemšanas garums: 10 mm
• Vadītāja šķērsgriezums cietiem: 0,2 - 6 mm²
• Vadītāja šķērsgriezums dzīslu: 0,2 - 4 mm²
• Vadītāja šķērsgriezums AWG: 24 - 10
• Darba temperatūra: -60 °C līdz 105 °C
• Standarti/apstiprinājumi: IEC 60947-7-2, UL, CSA, EAC, VDE

Ieteikumi

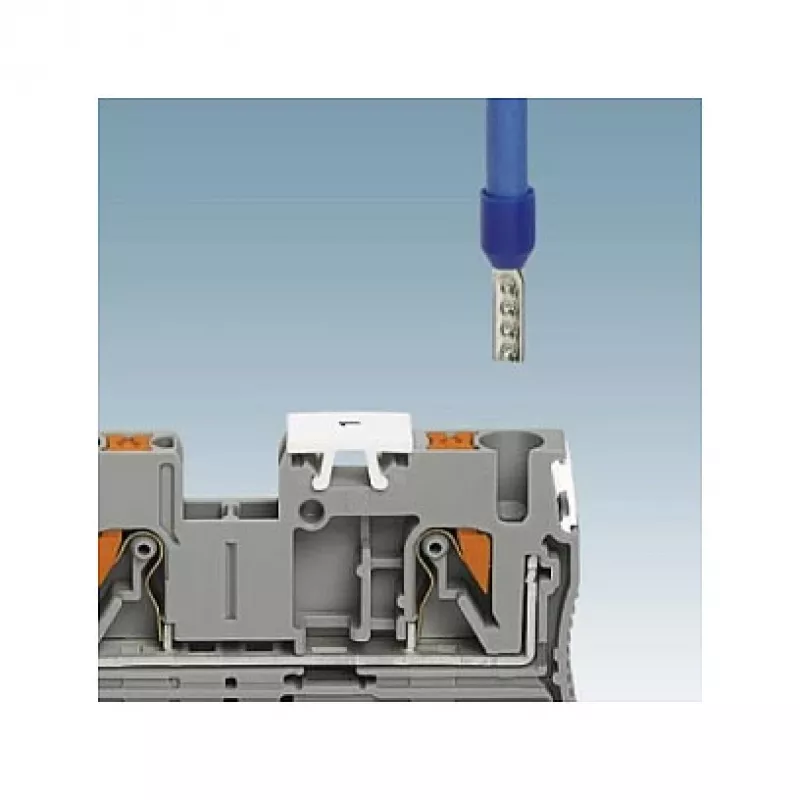

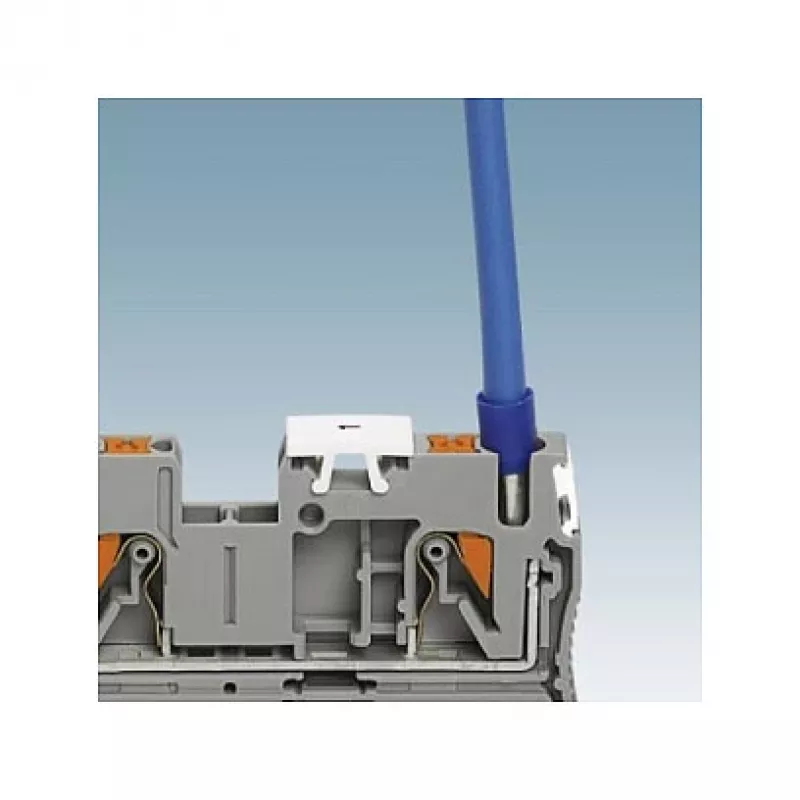

Lai nodrošinātu optimālu veiktspēju, izmantojiet kopā ar Phoenix gala vāciņiem un starpsienām, lai nodrošinātu pareizu izolāciju un atdalīšanu. Dzīslu vadītājiem izmantojiet uzgaļus, lai novērstu atšķiešanos un nodrošinātu drošu push-in savienojumu. Pārliecinieties, ka DIN sliede ir pareizi iezemēta, lai saglabātu spaiļu bloka PE funkciju.
