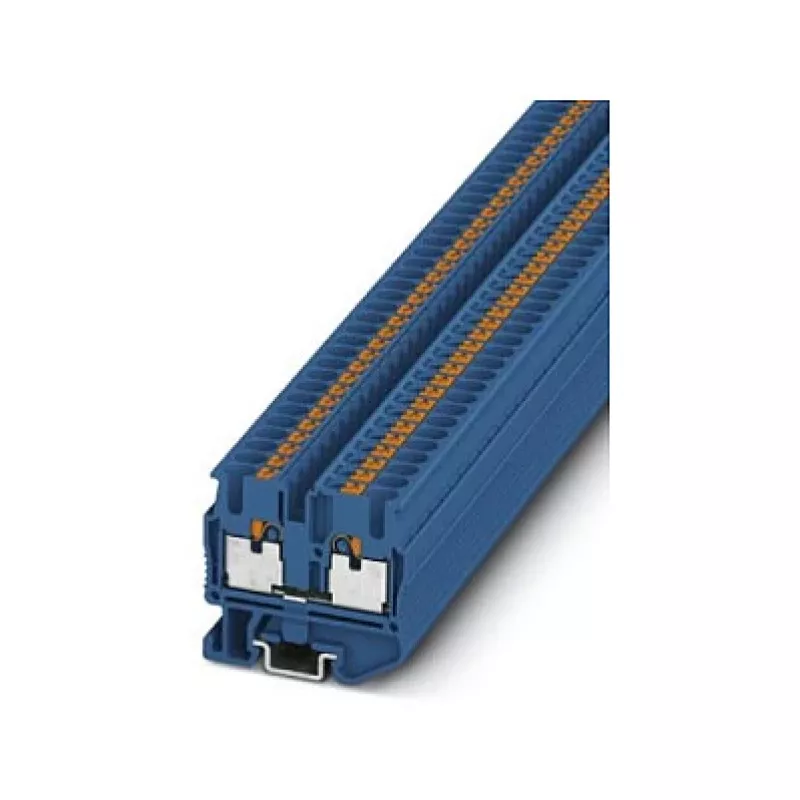

Phoenix 3248126 MPT 2,5 BU Mini caurlaides spaiļu bloks, skrūvju savienojums, zils

Vadības skapjos un sadales kārbās vieta vienmēr ir ierobežota, un tradicionālie spaiļu bloki bieži aizņem vairāk vietas nekā nepieciešams. Phoenix 3248126 MPT 2,5 BU mini caurlaides spaiļu bloks atrisina šo problēmu, piedāvājot kompaktu, augsta blīvuma risinājumu divu vadītāju savienošanai vienā pozīcijā. Tā skrūvju savienojums nodrošina drošu, vibrācijizturīgu savienojumu, savukārt zilais korpuss nodrošina skaidru vizuālo identifikāciju sarežģītās elektroinstalācijās.

Kam tas paredzēts

Šis spaiļu bloks ir ideāli piemērots sadales skapju ražotājiem, mašīnu ražotājiem un elektriķiem, kuriem nepieciešama uzticama vadu pieslēgšana ierobežotās vietās. Tas ir piemērots lietošanai rūpnieciskajās vadības sistēmās, ēku automatizācijā un jebkurā projektā, kur DIN sliedes vieta ir ierobežota, bet veiktspēju nevar apdraudēt.

Galvenās īpašības

• Miniatūrais dizains ietaupa vērtīgo sliedes vietu, nezaudējot strāvas kapacitāti.
• Skrūvju savienojums ar M3 vītni pieņem cietus vadītājus līdz 4 mm² un elastīgus līdz 2,5 mm².
• Nominālais spriegums 500 V un strāva 24 A, padarot to piemērotu plašam jaudas un signāla ķēžu klāstam.
• Poliamīda (PA) izolācijas korpuss ar UL 94 V0 degtspējas klasi nodrošina drošību.
• Plašs darba temperatūras diapazons no -60 °C līdz 105 °C skarbiem apstākļiem.
• Atbalsta tiešu montāžu vai DIN sliedes uzstādīšanu ar adapteri elastīgai integrācijai.

Specifikācijas

• Produkta veids: Mini caurlaides spaiļu bloks
• Savienojuma metode: Skrūvju savienojums
• Savienojumu skaits: 2
• Pozīciju skaits: 1
• Nominālais spriegums: 500 V
• Nominālā strāva: 24 A (vadītājam 2,5 mm²)
• Maks. cieta vadītāja šķērsgriezums: 4 mm²
• Maks. elastīga vadītāja šķērsgriezums: 2,5 mm²
• AWG diapazons: 26 - 12
• Noņemšanas garums: 8 mm
• Skrūves vītne: M3
• Pievelkšanas moments: 0,5 - 0,6 Nm
• Montāžas veids: Tiešā montāža / DIN sliede (ar adapteri)
• Krāsa: Zila
• Izolācijas materiāls: Poliamīds (PA)
• Degtspējas klase: UL 94 V0
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Nominālais pārspriegums: 6 kV

Padomi

Uzstādot, pārliecinieties, ka vadītājs ir noņemts tieši 8 mm garumā, lai nodrošinātu optimālu kontaktu un novērstu vadu pārrāvumu. Izmantojiet momenta skrūvgriezi, kas iestatīts uz 0,5–0,6 Nm, lai nesabojātu spaiļu bloku vai neradītu vaļīgus savienojumus. DIN sliedes montāžai izmantojiet atbilstošu Phoenix adapteri, lai saglabātu pareizu izlīdzinājumu un atstatumu.
