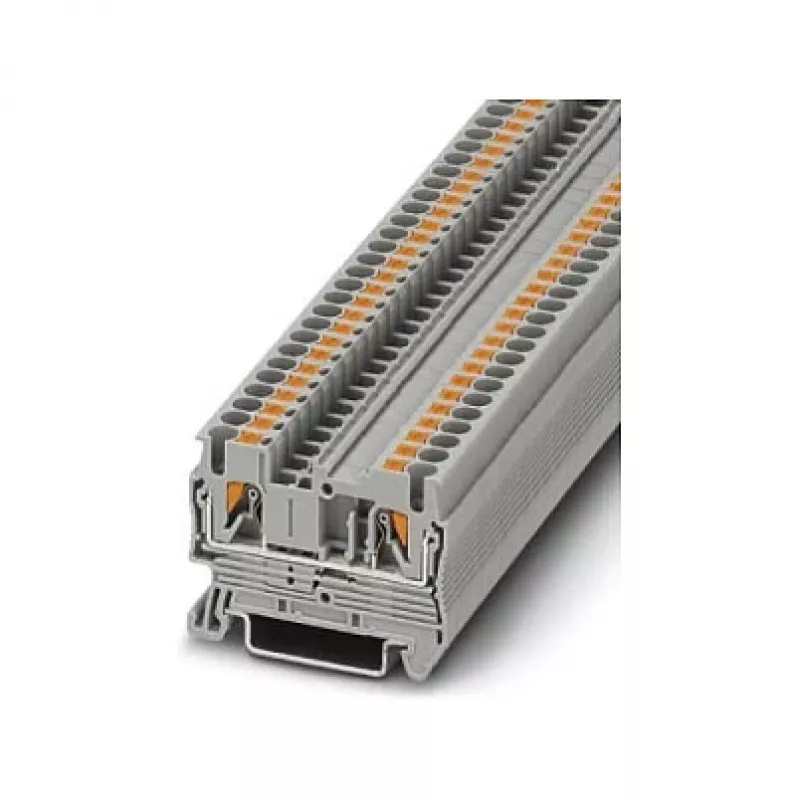

Phoenix Contact PT 2,5 Push-in caurlaides spaiļu bloks, 2,5 mm², pelēks, DIN sliedes montāža, 800 V, 24 A

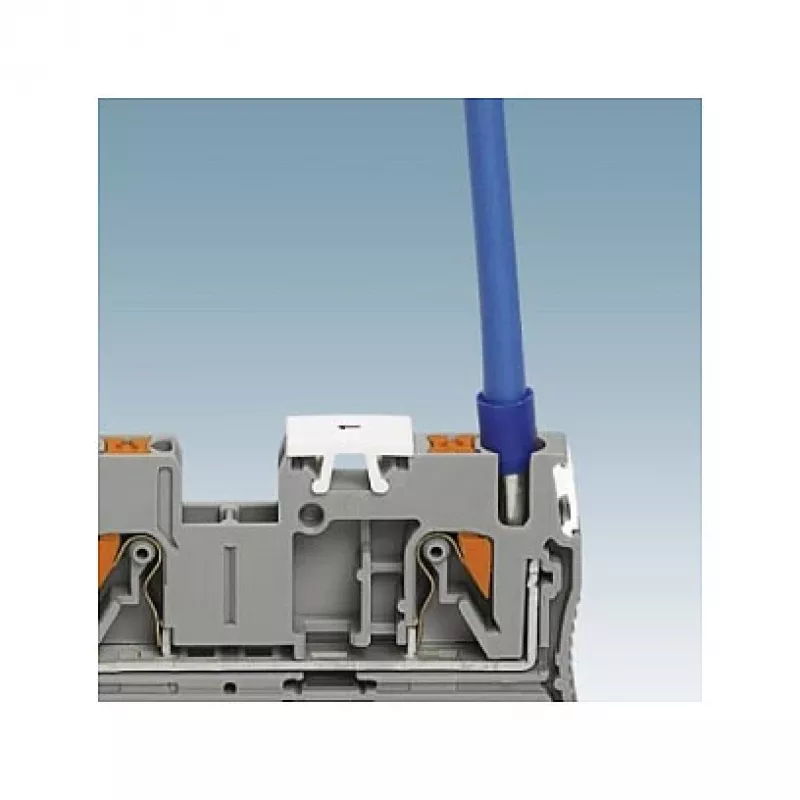

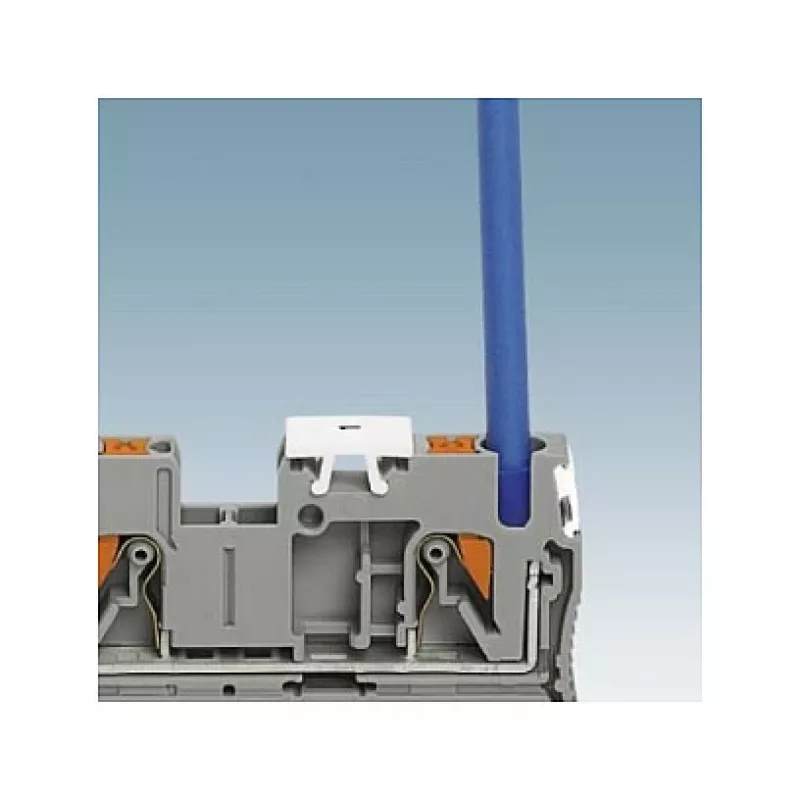

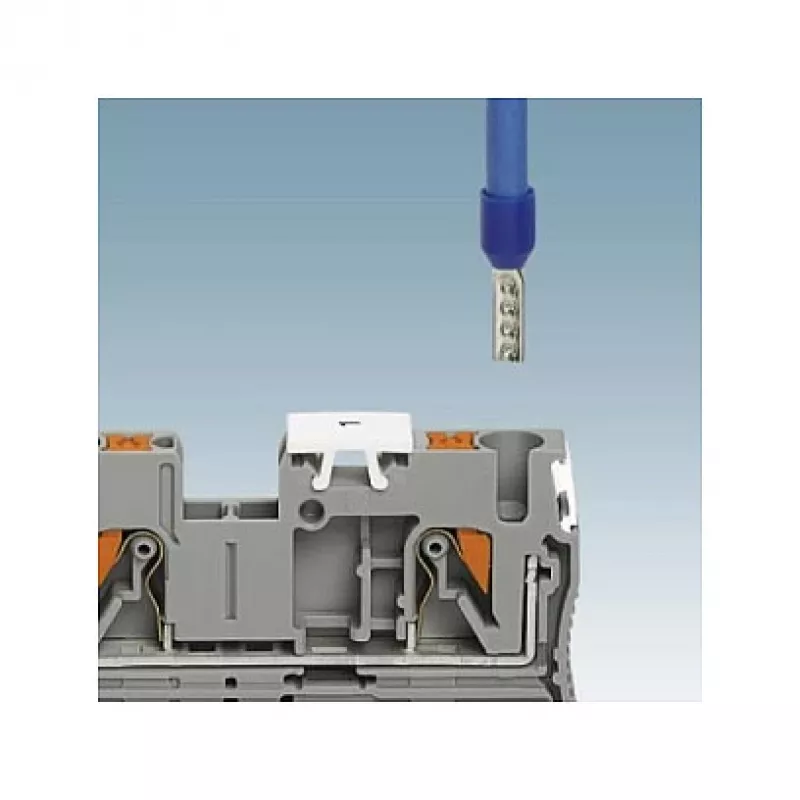

Vadības skapjos un rūpnieciskajos sadales paneļos elektriķi un paneļu ražotāji paļaujas uz Phoenix Contact PT 2,5 caurlaides spaiļu bloku, lai ātri un bez instrumentiem savienotu cietus un dzīslu vadus līdz 2,5 mm². Tā push-in savienojuma tehnoloģija ļauj vadus ievietot tieši bez uzgaļiem, ievērojami samazinot uzstādīšanas laiku salīdzinājumā ar skrūvju spailēm. Kompaktais pelēkais korpuss tiek uzsprausts uz standarta 35 mm DIN sliedes, padarot to par pamatelementu mašīnbūvē, ēku automatizācijā un elektroenerģijas sadales lietojumos, kur svarīgi uzticami un bezapkopes savienojumi.

Galvenās specifikācijas

• Savienojuma tehnoloģija: Push-in (bez instrumentiem cietiem vadītājiem)
• Savienojumu skaits: 2 (viena ieeja, viena izeja)
• Pozīciju skaits: 1 (viena līmeņa caurlaide)
• Nominālais šķērsgriezums: 2.5 mm²
• Vadītāja šķērsgriezums ciets: 0.14 – 4 mm²
• Vadītāja šķērsgriezums dzīslu: 0.14 – 2.5 mm²
• AWG stieples izmērs: 24 – 12
• Nominālais spriegums (IEC): 800 V
• Nominālā strāva (IEC): 24 A
• Nominālais spriegums (UL/CSA): 600 V
• Nominālā strāva (UL/CSA): 20 A
• Montāžas veids: DIN sliede NS 35/7.5 vai NS 35/15
• Krāsa: Pelēka
• Izolācijas materiāls: Poliamīds (PA)
• Degtspējas klase (UL 94): V0
• Darba temperatūra: -60 °C līdz 105 °C
• Noņemšanas garums: 8 – 10 mm
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III

Kāpēc izvēlēties

Push-in savienojums novērš nepieciešamību pēc skrūvgrieža, samazinot montāžas laiku līdz pat 50% salīdzinājumā ar tradicionālajām skrūvju spailēm. Augstas kvalitātes poliamīda korpuss ir liesmu slāpējošs atbilstoši UL 94 V0, nodrošinot drošību prasīgās rūpnieciskās vidēs. Tā plašais darba temperatūras diapazons no -60 °C līdz 105 °C padara to piemērotu gan aukstuma kamerām, gan augstas temperatūras lietojumiem. Spaiļu bloka kompaktais dizains ietaupa vietu uz DIN sliedes, ļaujot lielāku vadu blīvumu vadības paneļos.

Ideāli lietošanas gadījumi

• Mašīnbūve un vadības skapju elektroinstalācija
• Ēku automatizācijas sistēmas
• Elektroenerģijas sadale rūpnieciskajos paneļos
• Modernizācijas projekti, kur nepieciešami ātri un bez instrumentiem veicami savienojumi
• Lietojumi, kuros nepieciešami bezapkopes savienojumi

Noderīgi zināt

PT 2,5 spaiļu bloks ir daļa no Phoenix Contact visaptverošās CLIPLINE sistēmas, piedāvājot plašu aksesuāru klāstu, piemēram, gala vākus, starpsienas un marķēšanas iespējas. Tas ir paredzēts lietošanai tikai ar vara vadītājiem un atbilst starptautiskajiem standartiem, tostarp IEC 60947-7-1 un UL 1059. Push-in tehnoloģija ir īpaši izdevīga cietiem vadītājiem, kurus var ievietot tieši bez jebkādas sagatavošanas.
