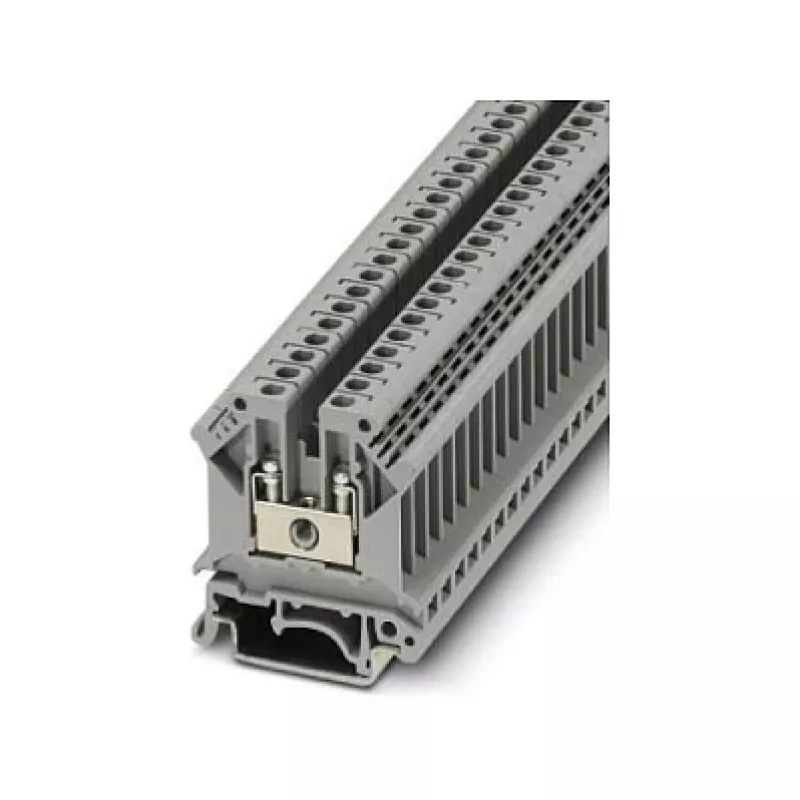

Phoenix Contact UK 5 Caurlaides spaiļu bloks, skrūvju savienojums, 4 mm², 800 V, 32 A, pelēks, DIN sliedes montāža, 2 savienojumi, 1 potenciāls, PA izolācija, UL 94 V0

Vadības skapjos un sadales kārbās uzticama vadu pieslēgšana ir obligāta. Phoenix Contact UK 5 caurlaides spaiļu bloks risina drošu, vibrācijas izturīgu skrūvju savienojumu izveidi vadītājiem līdz 4 mm². Tā kompaktā konstrukcija un DIN sliedes montāža padara to par pamatelementu rūpnieciskajā elektroinstalācijā, ēku automatizācijā un paneļu būvē.

Kam tas paredzēts

Šis spaiļu bloks ir paredzēts elektroinženieriem, paneļu būvētājiem un apkopes tehniķiem, kuriem nepieciešams uzticams un vietu taupošs risinājums jaudas sadalei un signālu vadiem. Tas ir piemērots lietojumiem mašīnbūvē, procesu vadībā un enerģijas pārvaldībā, kur nepieciešami IEC sertificēti komponenti.

Galvenās īpašības

• Skrūvju savienojuma tehnoloģija ar M3 vītni, nodrošinot izturīgus, gāzi necaurlaidīgus savienojumus
• Nominālais šķērsgriezums 4 mm², atbalsta cietos vadītājus no 0,2 līdz 6 mm² un dzīslu vadītājus no 0,2 līdz 4 mm²
• Nominālais spriegums 800 V un strāva 32 A saskaņā ar IEC, piemērots lielākajai daļai zemsprieguma jaudas ķēžu
• Viens potenciāls ar diviem savienojuma punktiem vienkāršai caurlaides vadu pieslēgšanai
• Pelēks poliamīda (PA) korpuss, bez halogēniem un liesmu slāpējošs atbilstoši UL 94 V0
• Montāža uz standarta DIN sliedēm: NS 35/7,5, NS 35/15 un NS 32
• Plašs darba temperatūras diapazons no -60 °C līdz +105 °C, piemērots skarbiem apstākļiem
• Atbilst IEC 60947-7-1, UL, CSA, VDE, EAC un cULus Recognized

Specifikācijas

• Savienojuma tehnoloģija: skrūvju savienojums
• Savienojumu skaits: 2
• Potenciālu skaits: 1
• Nominālais šķērsgriezums: 4 mm²
• Vadītāja šķērsgriezums (ciets): 0,2 – 6 mm²
• Vadītāja šķērsgriezums (dzīslu): 0,2 – 4 mm²
• AWG stieples izmērs: 24 – 10
• Noņemšanas garums: 9 mm
• Skrūves vītne: M3
• Pievilkšanas griezes moments: 0,6 – 0,8 Nm
• Nominālais spriegums (IEC): 800 V
• Nominālā strāva (IEC): 32 A
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Izolācijas materiāls: PA (poliamīds)
• Uzliesmojamības klase: UL 94 V0
• Montāžas veids: DIN sliede (NS 35/7,5, NS 35/15, NS 32)
• Darba temperatūra: -60 °C līdz +105 °C
• Standarti/sertifikāti: IEC 60947-7-1, UL, CSA, VDE, EAC, cULus Recognized

Padomi

Izmantojiet griezes momenta skrūvgriezi, kas iestatīts uz 0,6–0,8 Nm, lai nodrošinātu drošu savienojumu, nesabojājot vadītāju. Dzīslu vadiem ieteicams izmantot uzgaļus, lai novērstu atšķelšanos. Spaiļu bloku var grupēt ar citiem UK 5 blokiem, izmantojot standarta gala vāciņus un starpsienas, lai iegūtu kārtīgu un organizētu montāžu.
