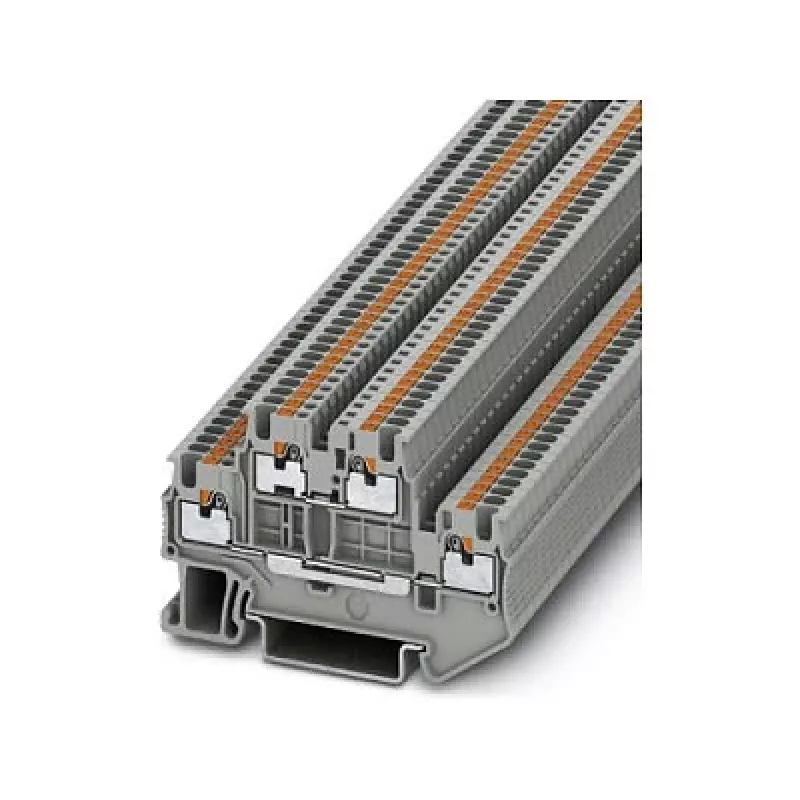

Phoenix PTTB 1,5/S divlīmeņu spaiļu bloks, push-in, 1.5mm², pelēks

Divlīmeņu spaiļu bloks ar push-in savienojuma tehnoloģiju, izstrādāts blīvai vadu montāžai vadības skapjos un sadales kārbās. Šis Phoenix PTTB 1,5/S piedāvā četrus push-in savienojuma punktus divos līmeņos, nodrošinot vietu taupošu signālu un jaudas sadali līdz 17,5 A un 500 V. Bezinstrumentu push-in dizains pieņem cietus un dzīslu vadus no 0,14 līdz 1,5 mm², ievērojami samazinot uzstādīšanas laiku salīdzinājumā ar skrūvju spailēm.

Priekšrocības

Divlīmeņu dizains dubulto vadu blīvumu uz DIN sliedes, ietaupot vērtīgu vietu skapī. Push-in savienojumi ļauj tieši ievietot cietos vadus vai elastīgos vadus ar uzgaļiem — bez instrumentiem. Pelēkais poliamīda korpuss ir bez halogēniem un atbilst UL 94 V0, nodrošinot ugunsdrošību un izturību skarbos industriālos apstākļos. Skaidras marķējuma zonas katrā līmenī vienkāršo ķēžu identifikāciju un apkopi.

Piemērots

• Vadības paneļu ražotājiem, kuriem nepieciešamas kompaktas, augsta blīvuma spaiļu sloksnes
• Mašīnu ražotājiem, kas pieslēdz sensorus, izpildmehānismus un PLC I/O signālus
• Rūpnieciskās automatizācijas sistēmām ar biežu pārkonfigurāciju
• Lietojumiem, kuros nepieciešami vibrācijas izturīgi, bezapkopes savienojumi

Galvenās specifikācijas

• Tips: Divlīmeņu spaiļu bloks
• Savienojums: Push-in
• Nominālais šķērsgriezums: 1,5 mm²
• Pozīcijas: 4 (2 katrā līmenī)
• Nominālais spriegums: 500 V (IEC)
• Nominālā strāva: 17,5 A
• Montāža: DIN sliede NS 35/7,5 vai NS 35/15
• Darba temperatūra: -60 °C līdz +105 °C
• Apstiprinājumi: UL, cUL, VDE, EAC

Ieteikumi

Lai sasniegtu optimālu veiktspēju, izmantojiet uzgaļus elastīgiem vadiem un nodrošiniet pareizu gala aizturu novietojumu uz DIN sliedes. Savienojiet ar Phoenix gala vāciņiem un starpsienām, lai saglabātu attālumus jauktu spriegumu instalācijās.
