Plakanā paneļa montāžas svira B-Tech BT8390 VESA 800 200 kg ietilpība

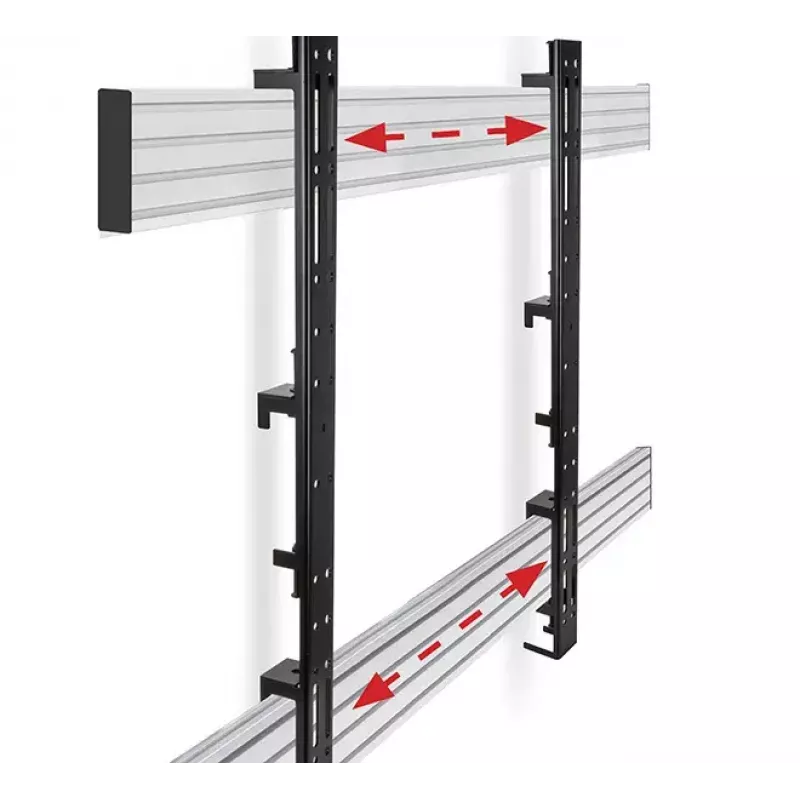

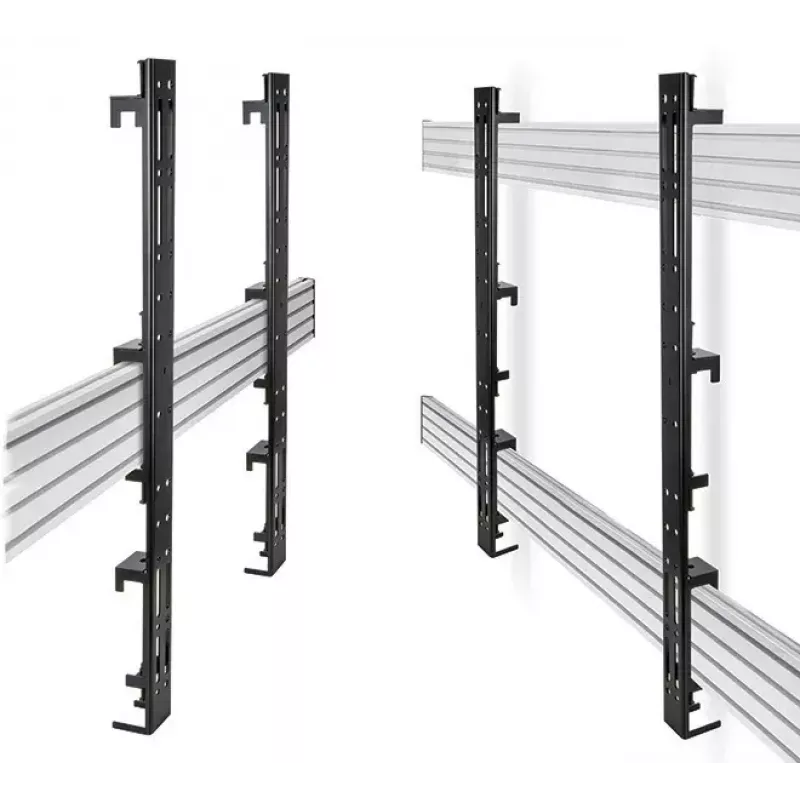

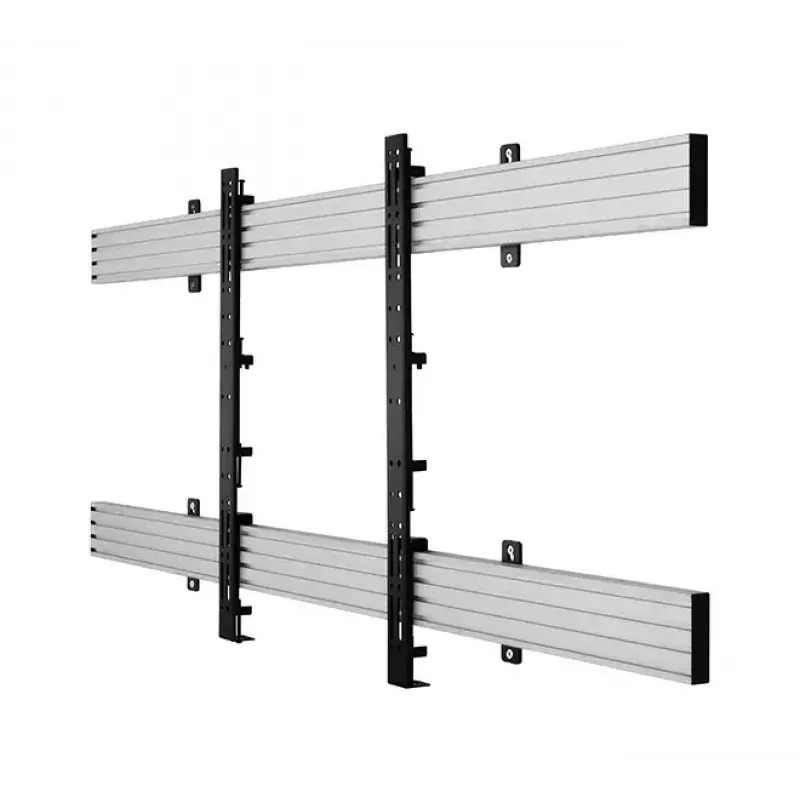

Šīs interfeisa sviras piestiprina plakanā paneļa ekrānus pie vienas vai divām System X horizontālajām montāžas sliedēm fiksētā pozīcijā. Universālais dizains atbalsta dažādus ekrānu izmērus un ļauj uzstādīt ainavas vai portreta orientācijā. Katrai svirai ir izlīdzināšanas skrūves, kas nodrošina augstuma regulēšanu pēc uzstādīšanas, un 64 mm dziļums no sienas nodrošina piekļuvi kabeļiem un savienotājiem.

Priekšrocības

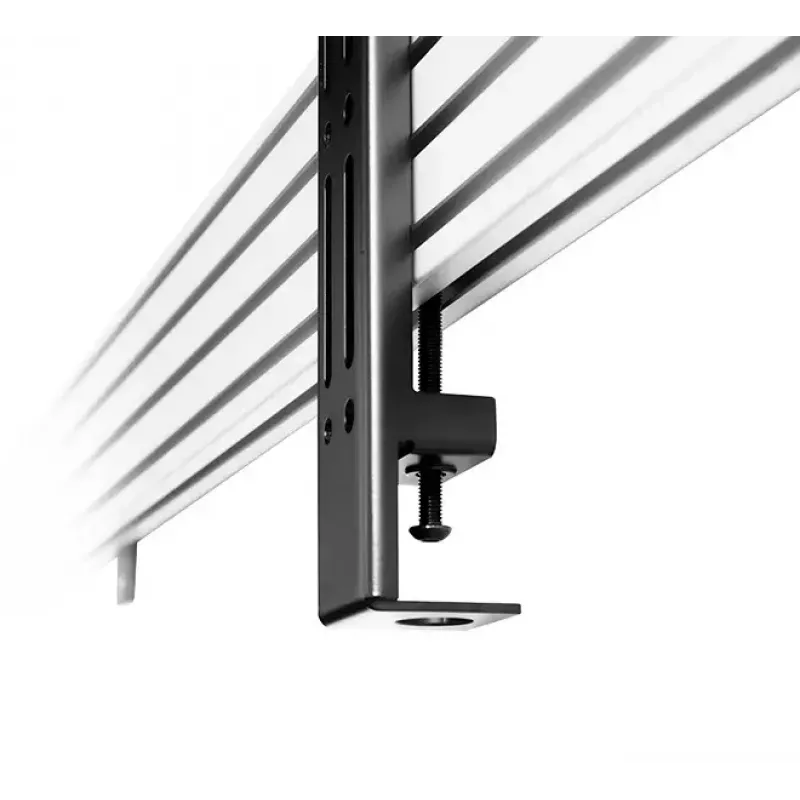

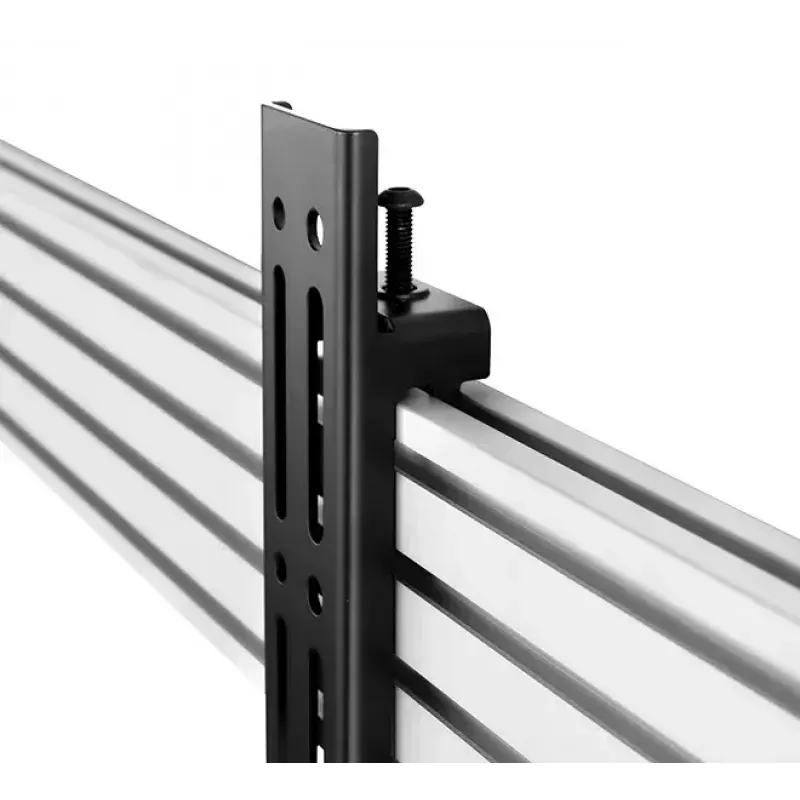

B-Tech BT8390 VESA 800 interfeisa sviras ir paredzētas lieljaudas lietošanai ar līdz pat 200 kg ietilpību, un tām ir cTUVus un TUV sertifikāti uzticamai darbībai. Melnā apdare un kompaktais šķērsgriezums (58 mm platums, 64 mm dziļums) nodrošina zema profila, profesionālu izskatu, vienlaikus saglabājot mehānisko izturību, kas nepieciešama lieliem displejiem. Regulējamās izlīdzināšanas skrūves vienkāršo galīgo izlīdzināšanu pēc montāžas.

Piemērots

• Lielu plakanā paneļa displeju montāžai uz System X horizontālajām sliedēm
• Fiksētām instalācijām, kurām nepieciešama portreta vai ainavas orientācija
• Komerciāliem AV, digitālajiem izkārtnēm un vadības telpu displejiem

Galvenās specifikācijas

• Maksimālā kravnesība: 200 kg
• Saderīgs ar VESA 800 montāžas modeli
• Dziļums no sienas, kad uzstādīts: 64 mm
• Kopējais augstums: 886 mm
• Platums: 58 mm
• Apdare: melna
• Sertifikāti: cTUVus, TUV

Kā lietot

Piestipriniet interfeisa sviras pie vienas vai divām System X horizontālajām montāžas sliedēm, ievērojot sliežu ražotāja norādījumus, pēc tam piestipriniet ekrānu pie svirām, izmantojot VESA 800 modeli. Izmantojiet katras sviras izlīdzināšanas skrūves, lai regulētu displeja augstumu un nodrošinātu tā līmeni. Pārliecinieties, ka ekrāna kopējais svars nepārsniedz 200 kg ietilpību un ka visi stiprinājumi ir pievilkti saskaņā ar ieteicamajiem griezes momenta lielumiem.

Ieteikumi

Drošai un ilgstošai uzstādīšanai izmantojiet kopā ar saderīgām System X sliedēm, pirms montāžas pārbaudiet ekrāna svaru un VESA modeli un izvadiet kabeļus caur spraugu, ko nodrošina 64 mm montāžas dziļums, lai izvairītos no savienotāju sasprindzinājuma.
