Plākšņu panelis Telegärtner MPP24-HS K Cat.6A 1U

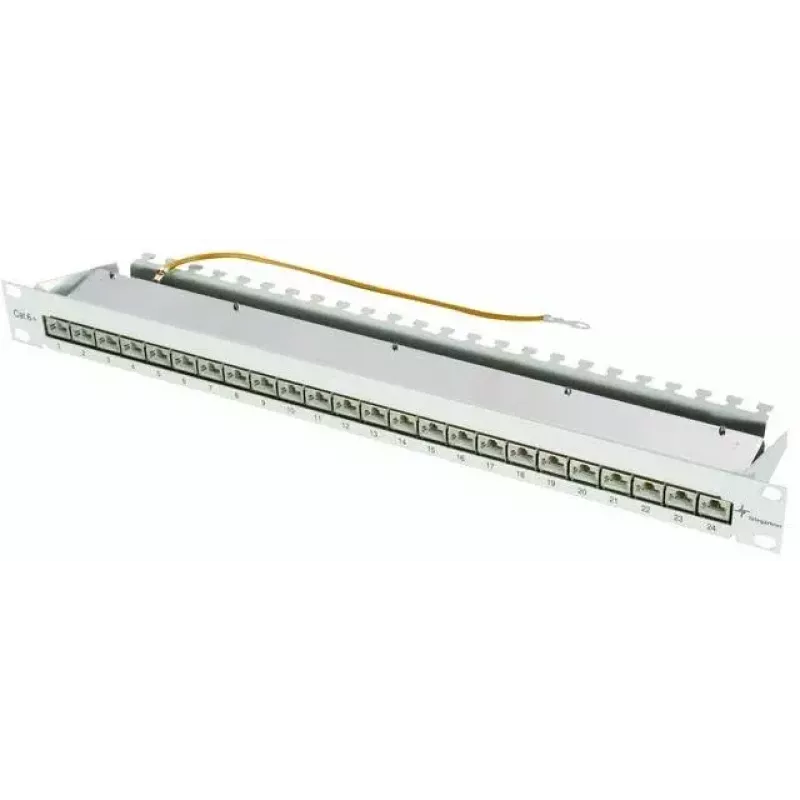

Telegärtner 19 collu plākšņu panelis MPP24-HS K Cat.6A 1U ir statnē montējams panelis, kas paredzēts tīkla kabeļu organizētai terminēšanai. Tas ir pieejams ar 12, 16 vai 24 RJ45 pieslēgvietām, kas samontētas uz vienas iespiedshēmas plates, atbalsta Cat.6A veiktspēju un iederas standarta 19 collu statnēs ar 1 U augstumu. Korpusa materiāls ir tērauds ar gaiši pelēku (RAL 7035) pulverkrāsojumu, bet vāks ir no nerūsējošā tērauda. Iespiedshēmas plate ir montēta horizontāli, un paneļa izmēri ir 482,6 mm (P) x 44 mm (A) x 110 mm (D).

Priekšrocības

Ekranētā versija nodrošina 360 grādu ekrāna savienojumu tieši uz iespiedshēmas plates, izmantojot skrūvspailes bez nepieciešamības vīt pinumu, savukārt iezemēšana tiek panākta ar komplektā iekļauto zemējuma savienojuma kabeli. Terminēšanai tiek izmantoti IDC (LSA Plus) spailes ar krāsu kodējumu saskaņā ar EIA/TIA 568 A un B, nodrošinot konsekventus un uzticamus savienojumus. Modulārās ligzdas ir skaidri numurētas uz priekšējā paneļa, lai tās būtu viegli identificējamas. Kabeļu stiepes samazināšanai tiek izmantoti komplektācijā iekļautie kabeļu stiprinājumi, tādējādi novēršot nepieciešamību pēc papildu skrūvēm vai speciāliem instrumentiem. Konstrukcija samazina īssavienojumu risku starp ekrāna pinumu un datu vadītājiem, nodrošinot pietiekamu attālumu, un ierobežo neaptīto vadītāju garumu līdz maksimāli 13 mm, lai saglabātu signāla kvalitāti uzstādīšanas laikā.

Piemērots

• Strukturētiem tīkla uzstādījumiem 19 collu statnēs
• Cat6A Ethernet ieviešanām, kurām nepieciešama ekranēta vai neekranēta savienošana
• Datu centriem, serveru telpām un telekomunikāciju skapjiem
• Vidēm, kur nepieciešami numurēti pieslēgvietas un ērta kabeļu pārvaldība

Galvenās specifikācijas

• Modelis: Telegärtner MPP24-HS K Cat.6A (MPN J02023A0050, EAN 4018359363314)
• Formāts: 19 collu statnes stiprinājums, 1 U augstums
• Pieejamais pieslēgvietu skaits: 12, 16 vai 24 RJ45 ligzdas uz vienas iespiedshēmas plates
• Savienotāju terminēšana: IDC (LSA Plus) spailes, EIA/TIA 568 A & B krāsu kodējums
• Ekranēšana: 360° iespiedshēmas plates kontakts ekranētiem tipiem; iezemēšana, izmantojot komplektā iekļauto zemējuma kabeli
• Materiāli: Tērauda korpuss (pulverkrāsots RAL 7035), nerūsējošā tērauda vāks
• Iespiedshēmas plates orientācija: horizontāla
• Izmēri: 482,6 mm x 44 mm x 110 mm

Kā lietot

Montējiet plākšņu paneli standarta 19 collu statnē, aizņemot 1 U statnes augstumu. Terminējiet kabeļus pie RJ45 ligzdām, izmantojot IDC (LSA Plus) spailes, ievērojot EIA/TIA 568 A vai 568 B krāsu kodu. Ekranētiem kabeļu tipiem savienojiet kabeļa ekrānu ar iespiedshēmas plates kontaktu, izmantojot skrūvspailes, un pievienojiet komplektā iekļauto zemējuma savienojuma kabeli iezemēšanai. Terminēšanas laikā saglabājiet neaptīto vadītāju garumu ne lielāku par 13 mm, lai saglabātu pārraides veiktspēju. Izmantojiet komplektā iekļautos kabeļu stiprinājumus, lai nodrošinātu kabeļu stiepes samazināšanu.

Ieteikumi

Uzstādītājiem jāpārbauda, vai izvēlētā vadu shēma (568A vai 568B) ir konsekventa visā uzstādījumā, jāievēro maksimālais neaptīto vadītāju garums 13 mm un jānodrošina pareiza iezemēšana ekranētiem uzstādījumiem, lai sasniegtu optimālu Cat.6A veiktspēju.
