Plākšņu panelis Telegärtner J02023S0050

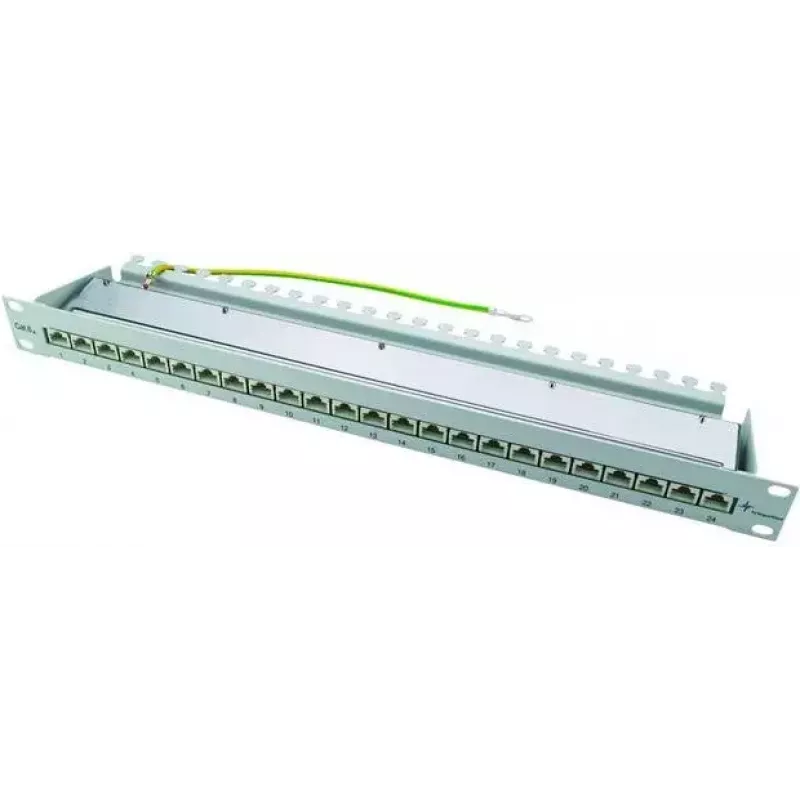

Telegärtner J02023S0050 ir 19"/10" 1 U augstuma statīvā montējams plākšņu panelis, kas izstrādāts 10 Gigabit Ethernet instalācijām. Tas ir pieejams ar 12, 16 vai 24 RJ45 ligzdām, kas samontētas uz vienas iespiedshēmas plates, un atbalsta Cat6A kabeļus un EA 500 klases veiktspēju. Panelim ir tērauda korpuss ar nerūsējošā tērauda pārsegu, un tas ir melnā krāsā (izmēri: 482,6 mm × 44 mm × 140 mm). Numurētas modulārās ligzdas priekšpusē atvieglo identifikāciju uzstādīšanas un apkopes laikā.

Priekšrocības

Konstrukcijā izmantota horizontāli novietota iespiedshēmas plate un IDC (LSA Plus) termināli ar krāsu kodēšanu saskaņā ar EIA/TIA 568 A un B, lai nodrošinātu uzticamu un standartiem atbilstošu kabeļu savienojumu. Ekranētie varianti nodrošina 360° ekranējuma savienojumu uz liela iespiedshēmas plates kontakta laukuma, izmantojot skrūvspailes, bez nepieciešamības pēc pinuma vīšanas, un zemējums tiek veikts, izmantojot komplektā iekļauto zemējuma savienojuma kabeli. Panelis samazina īssavienojumu risku, saglabājot pietiekamu attālumu starp datu spailēm un ekranējuma kontaktu, un ļauj ievērot maksimālo nevītā pāra garumu 13 mm, neapgrūtinot uzstādīšanu. Komplektā iekļautās kabeļsaites nodrošina stiepes slodzes samazināšanu bez papildu skrūvēm vai speciāliem instrumentiem, un ligzdas ir numurētas priekšējā panelī ērtai identifikācijai.

Piemērots

• 10 Gigabit Ethernet tīkla sadalei serveru telpās un datu skapjos
• Strukturētai kabeļu sistēmai ar Cat6A/EA 500 klases prasībām
• Statīvu instalācijām, kur nepieciešama 1 U augstuma vieta

Galvenās specifikācijas

• Modelis: Telegärtner J02023S0050
• Formāts: 19"/10" statīva montāža, 1 U
• Savienotāji: 12/16/24 × RJ45 (samontēti uz vienas iespiedshēmas plates)
• Kabeļu standarts: Cat6A, EA 500 klase
• Terminācija: IDC (LSA Plus), EIA/TIA 568 A un B krāsu kodējums
• Ekranējums: ekranēti varianti ar 360° iespiedshēmas plates kontaktu un skrūvspaiļu savienojumu
• Korpuss: tērauds (pulverlaminēts); pārsegs: nerūsējošais tērauds; krāsa: melna
• Izmēri: 482,6 mm × 44 mm × 140 mm
• Izturība (ar pārliekšanas aizsardzību): >750 savienošanas cikli RJ45/RJ11/RJ12 (Cat6A tipi)

Lietošana

Uzstādiet plākšņu paneli standarta 19" vai 10" statīvā, izmantojot paredzētos montāžas punktus, pēc tam pievienojiet ienākošos Cat6A kabeļus IDC (LSA Plus) spailēm, ievērojot EIA/TIA 568 A vai B krāsu kodu. Ekranētiem variantiem savienojiet kabeļa ekranu ar lielo iespiedshēmas plates kontakta laukumu, izmantojot skrūvspailes, un pievienojiet komplektā iekļauto zemējuma savienojuma kabeli, lai iezemētu paneli. Izmantojiet piegādātās kabeļsaites stiepes slodzes samazināšanai un izvietojiet kabeļus, lai saglabātu ieteicamo nevīto garumu ne vairāk kā 13 mm terminācijas punktā. Pārbaudiet pieslēgvietu numerāciju priekšējā panelī, lai precīzi kartētu savienojumus.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju 10 Gigabit vidē, izmantojiet Cat6A kabeļus ar atbilstošu pārliekšanas aizsardzību, nodrošiniet ekranējuma nepārtrauktību un pareizu zemējumu ekranētām instalācijām, kā arī saglabājiet nevīto pāru garumu terminācijā zem 13 mm. Ievērojiet EIA/TIA 568 vadu standartus, lai nodrošinātu nemainīgu tīkla uzticamību.
