PLANET IP30 rūpnieciskais viena porta 10Gbps 802.3bt PoE++ sadalītājs 24V

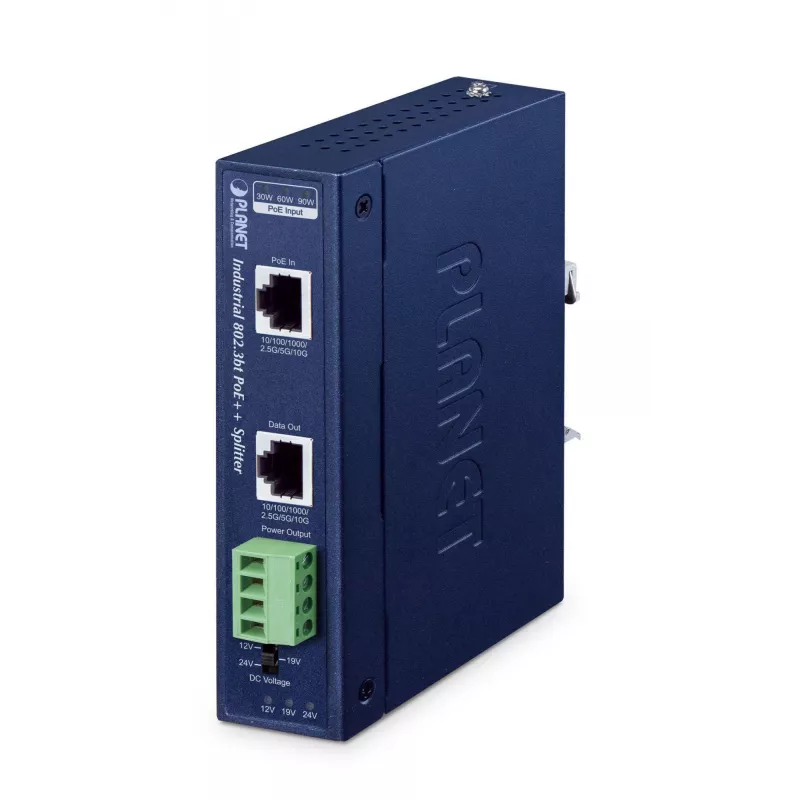

PLANET IPOE-176S ir rūpnieciskais 802.3bt (PoE++) sadalītājs, kas iegūst Ethernet datus un PoE jaudu no 802.3bt PoE++ (4. tipa) PSE, izmantojot UTP kabeli. Ierīce nodrošina izvēlamu līdzstrāvas izeju (12V / 19V / 24V), izmantojot priekšējā paneļa DIP slēdzi, un var piegādāt līdz 70 W ierīcēm, kas neatbalsta PoE. Tai ir divi Multi-Gigabit 10M/100M/1G/2.5G/5G/10GBASE-T RJ45 porti datu pārraidei, un tā ir ievietota IP30 metāla rūpnieciskajā korpusā, kas paredzēts DIN-sliedes vai sienas montāžai. IPOE-176S darbojas plašā temperatūras diapazonā (-40 līdz 75 °C) un ir paredzēts lielas jaudas tīkla iekārtu barošanai bez papildu maiņstrāvas vadiem.

Priekšrocības

IPOE-176S atbalsta 802.3bt PoE++ jaudas padevi un sadala jaudu un datus, lai piegādātu līdz 70 W ierīcēm, kas neatbalsta PoE, samazinot nepieciešamību pēc atsevišķām strāvas rozetēm un maiņstrāvas kabeļiem. Tā izvēlamā 12V/19V/24V līdzstrāvas izeja palielina saderību ar dažādām tīkla un rūpnieciskajām ierīcēm. Divkāršā jaudas izeja, izmantojot 4-pin spaiļu bloku, ļauj vienlaikus barot divas ierīces no pieejamā budžeta. Kompaktais IP30 metāla korpuss, DIN-sliedes un sienas montāžas iespējas, Multi-Gigabit RJ45 saskarnes un plašais darba temperatūras diapazons nodrošina izturīgu un vietu taupošu risinājumu rūpnieciskām instalācijām.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• PTZ ātrgaitas kupolu un citu jaudīgu IP kameru barošana
• Plāno klientu, AIO skārienekrānu un attālināto digitālo izkārtņu barošana
• Ne-PoE tīkla ierīču, kurām nepieciešams augstāks līdzstrāvas spriegums (12V/19V/24V), barošana
• Rūpnieciskās vietas, kur maiņstrāvas kontaktligzdu uzstādīšana ir nepraktiska vai dārga
• Vides, kur nepieciešams Multi-Gigabit datu savienojums ar PoE jaudu

Galvenās specifikācijas

• Modelis: IPOE-176S (PLANET)
• PoE standarts: IEEE 802.3bt (PoE++), 4. tips
• Maksimālā PoE izeja: 70 W
• Izvēlamie līdzstrāvas izejas spriegumi: 12 V / 19 V / 24 V (DIP slēdzis)
• Datu porti: 2 x RJ45 10M/100M/1G/2.5G/5G/10GBASE-T
• Divkāršā jaudas izeja: 4-pin spaiļu bloks (divas izejas kopīgi izmanto 70 W budžetu)
• Darba temperatūra: -40 līdz 75 °C
• Korpuss: IP30 metāls, DIN-sliedes vai sienas montāža
• Izmēri (P x D x A): 32 x 87 x 135 mm
• Svars: 0,433 kg
• Sertifikācija: CE, FCC (saskaņā ar ražotāja informāciju)

Kā lietot

Pievienojiet IPOE-176S augšupvērsto RJ45 portu 802.3bt PoE++ saderīgam PSE vai injektoram, izmantojot UTP kabeli. Iestatiet priekšējā paneļa DIP slēdzi uz nepieciešamo līdzstrāvas izejas spriegumu (12 V, 19 V vai 24 V) atbilstoši pievienotās ierīces(-ču) jaudas prasībām. Izmantojiet sadalītāja līdzstrāvas ligzdu vai 4-pin spaiļu bloku, lai piegādātu jaudu ne-PoE iekārtām; RJ45 izeja nodrošina tikai Ethernet datus. Divkāršās izejas scenārijos sadaliet 70 W budžetu starp abām izejām pēc nepieciešamības (piemēram, kamera + sildītājs/ventilators vai kamera + panoramēšanas/svēršanas motors). Uzstādiet ierīci uz DIN-sliedes vai sienas skapī vai korpusā, nodrošinot, ka apkārtējās vides temperatūra paliek norādītajā diapazonā.

Ieteikumi

Izmantojiet sertificētu 802.3bt PoE++ PSE vai injektoru un atbilstošu UTP kabeli (Cat5e vai augstāku), lai nodrošinātu stabilu Multi-Gigabit datu pārraidi un pilnu jaudas padevi. Pārbaudiet, vai pievienoto ierīču kopējais jaudas patēriņš nepārsniedz 70 W, un izvēlieties līdzstrāvas spriegumu, kas atbilst ierīču ieejas prasībām. Uzstādiet sadalītāju vietā, kas atbilst iekārtas darba temperatūras un ventilācijas prasībām.
