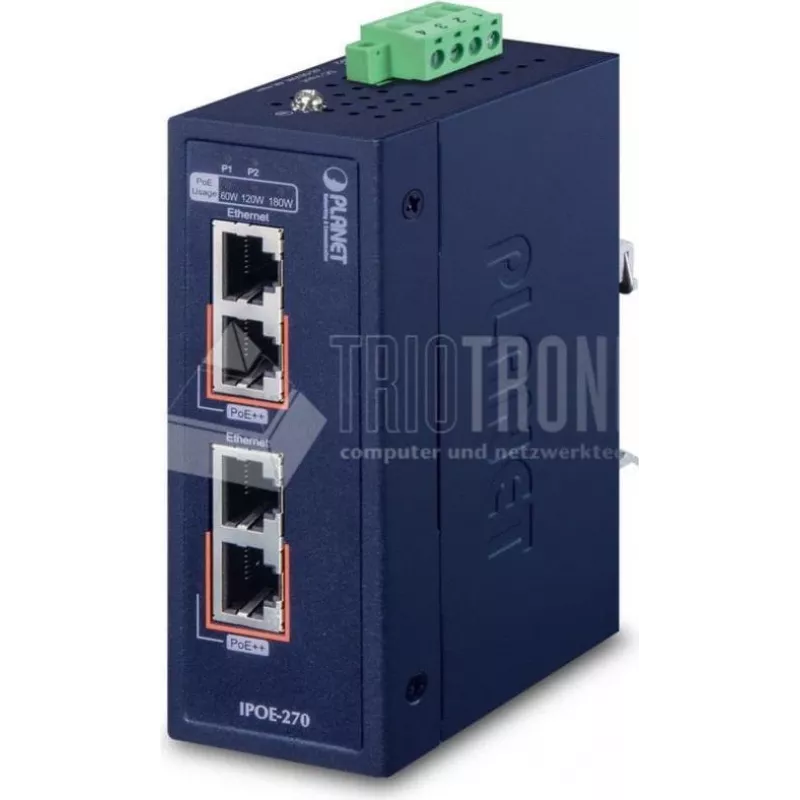

PLANET IPOE-270 tīkla komutators Power over Ethernet PoE 4 RJ-45 pieslēgvietas

PLANET IPOE-270 ir kompakts, rūpniecisks 2 pieslēgvietu starpposma IEEE 802.3bt PoE++ inžektora centrmezgls, kas nodrošina līdz 90 W vienai pieslēgvietai caur standarta Cat5e/6 UTP kabeļiem ar kopējo PoE budžetu 180 W. Paredzēts esošo Ethernet tīklu uzlabošanai bez komutatoru nomaiņas, IPOE-270 ievada gan strāvu, gan datus attālinātām 802.3bt/at barotajām ierīcēm (PD) un atbalsta kanālu ātrumus no 10/100/1G līdz 2.5G/5GBASE-T uzticamai datu pārraidei rūpnieciskās un transporta vidēs.

Priekšrocības

IPOE-270 nodrošina lieljaudas PoE++ (IEEE 802.3bt), izmantojot visus četrus kabeļu pārus, ļaujot līdz 90 W vienai PD un trīsreiz lielāku jaudu nekā parastajam 802.3at PoE+. Tas piedāvā kopējo 180 W PoE budžetu divās PoE++ pieslēgvietās, atbalsta plašu līdzstrāvas ieejas diapazonu (12–54 V modelim IPOE-270-12V) ar jaudas pastiprināšanas iespēju un nodrošina reāllaika LED indikatorus barošanas ieejai un PoE lietojuma līmeņiem. Ierīce ir kompakta, montējama pie sienas, atbalsta “pievieno un lieto” uzstādīšanu un droši darbojas skarbos apstākļos no -40 līdz 75 °C.

Piemērots

• PoE PTZ ātrās kupola un citu lieljaudas novērošanas kameru barošanai
• Tīkla ierīču un plāno klientu apgādei rūpnieciskās vai transporta konfigurācijās
• AIO skārienjūtīgo datoru, POS termināļu un informācijas kiosku barošanai
• Attālinātu digitālo izkārtņu displeju un PoE apgaismojuma vadīšanai
• PoE paplašināšanai lielākos attālumos, izmantojot PoE paplašinātājus

Galvenās specifikācijas

• Modelis: PLANET IPOE-270 (MPN: IPOE-270, EAN: 4711605285025)
• Pieslēgvietas: 4 × RJ-45 (2 datu ieejas, 2 PoE++ izejas)
• PoE standarts: IEEE 802.3bt (PoE++), atpakaļsaderīgs ar 802.3at
• PoE izeja: līdz 90 W vienai pieslēgvietai, kopējais budžets 180 W
• Datu pārraides ātrumi: 10/100/1000/2.5G/5GBASE-T spējīgs
• Ieejas spriegums: 12–54 V līdzstrāva (IPOE-270-12V ar pastiprināšanu līdz 54 V)
• Darba temperatūra: -40 līdz 75 °C
• Montāža: montējams pie sienas; rūpnieciskas klases dizains

Kā lietot

Uzstādiet IPOE-270 starp esošo Ethernet komutatoru un mērķa barotajām ierīcēm. Savienojiet komutatora augšupposmu ar datu ieejas pieslēgvietām un pievienojiet PD pie PoE++ izejas pieslēgvietām, izmantojot Cat5e/6 kabeļus. Pievadiet ierīcei līdzstrāvu caur tās divām barošanas ieejām; ierīce pastiprinās un regulēs ieejas spriegumu pēc nepieciešamības (12–54 V ieeja 12 V modelim). Pārraugiet priekšējā paneļa LED, lai pārbaudītu barošanas ieejas statusu un reāllaika PoE lietojuma indikatorus (60 W, 120 W, 180 W sliekšņi).

Ieteikumi

Izmantojiet kvalitatīvus Cat5e vai Cat6 kabeļus un, veicot izvēršanu garākā attālumā par 100 metriem, savienojiet IPOE-270 ar saderīgiem PLANET PoE paplašinātājiem. Nodrošiniet, ka pievienotais barošanas avots spēj piegādāt pietiekamu strāvu kopējam PoE budžetam, un uzstādīšanas vietu pasargājiet no pārmērīgiem elektromagnētiskiem traucējumiem vai tiešas šķidrumu iedarbības, lai nodrošinātu uzticamu ilgtermiņa darbību.
