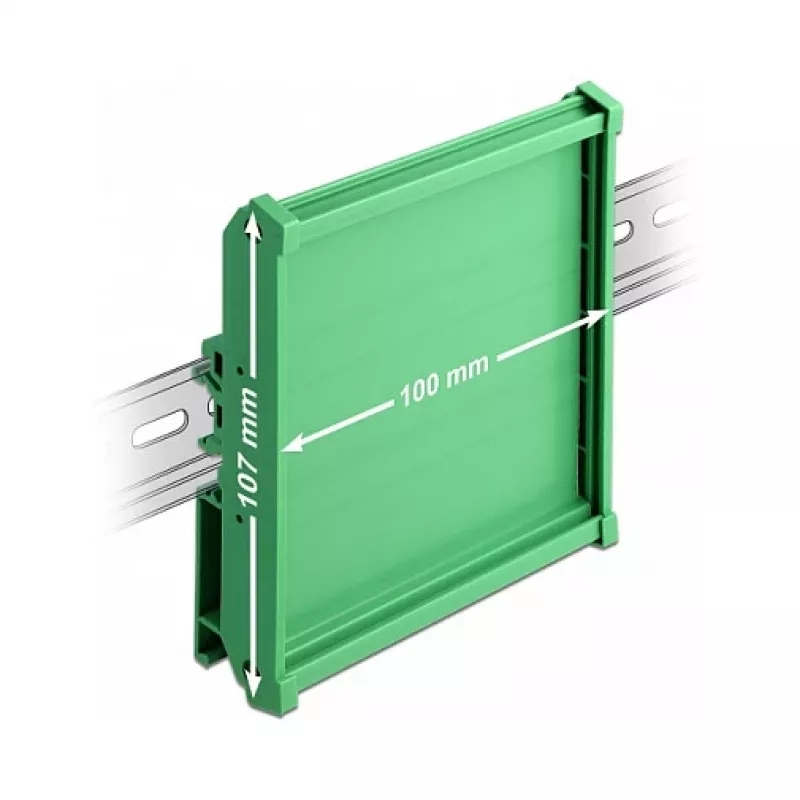

Plates turētājs DeLOCK 107 mm DIN sliedei 10 cm garš

DeLOCK plates turētājs ir paredzēts 107 mm platu shēmu plates nostiprināšanai un montāžai uz standarta 15 mm vai 35 mm DIN sliedēm. Izgatavots no izturīgas zaļas plastmasas, turētāja garums ir aptuveni 10 cm, un to var sagriezt īsākos garumos, lai atbilstu dažādām uzstādīšanas prasībām. Pēc saīsināšanas gala vāciņus var piestiprināt atpakaļ, lai aizsargātu plates malas un nodrošinātu pabeigtu uzstādīšanu.

Priekšrocības

Turētājs nodrošina vienkāršu un stabilu montāžas risinājumu shēmu platēm uz DIN sliedēm, apvienojot kompaktu 10 cm garumu ar iespēju saīsināt profilu individuālai uzstādīšanai. Tā plastmasas konstrukcija ir izturīga pret koroziju un viegla, savukārt nomaināmie gala vāciņi pēc apgriešanas atjauno glītu apdari.

Piemērots

• PCB vai nelielu 107 mm platu shēmu plates montāžai uz DIN sliedēm
• Vadības skapjiem un rūpnieciskiem korpusiem, kur nepieciešama vieta un modulāra montāža
• Projektiem, kuros nepieciešami pielāgota garuma plates balsti, saīsinot turētāju

Galvenās specifikācijas

• Saderīgas plates platums: 107 mm
• DIN sliedes saderība: 15 mm un 35 mm
• Garums: aptuveni 10 cm
• Materiāls: plastmasa
• Krāsa: zaļa
• Zīmols: DELOCK, MPN: 66573, EAN: 4043619665730

Kā lietot

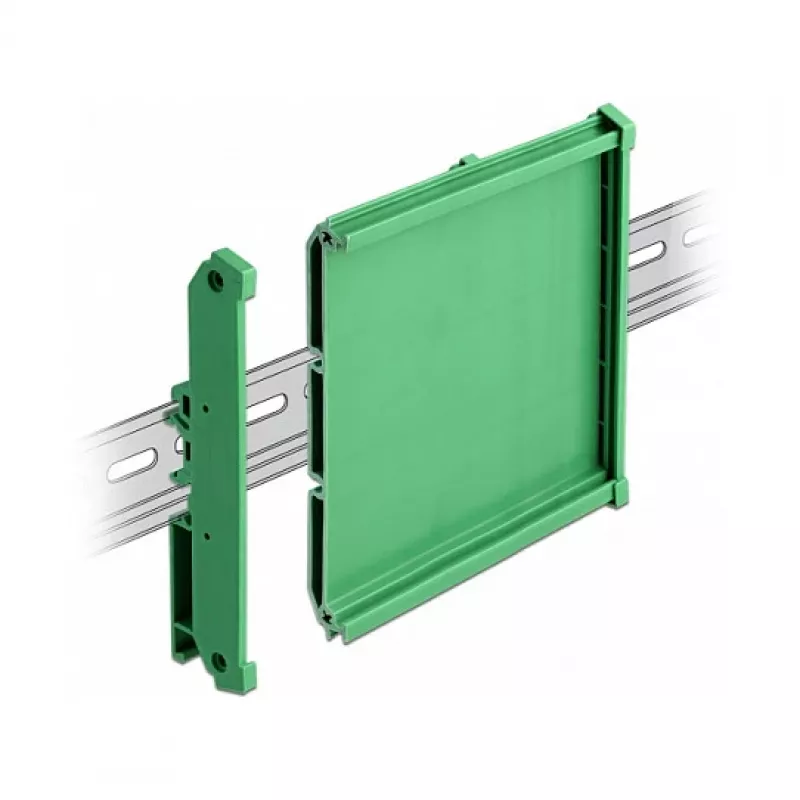

Izmēriet nepieciešamo garumu uzstādīšanai un, ja nepieciešams, saīsiniet turētāju, izmantojot piemērotu griešanas rīku. Ievietojiet plati turētājā tā, lai PCB droši atrastos 107 mm atbalsta platumā, un pēc tam piestipriniet turētāju uz 15 mm vai 35 mm DIN sliedes saskaņā ar standarta DIN sliedes uzstādīšanas praksi. Pēc saīsināšanas uzlieciet abus gala vāciņus atpakaļ uz apgrieztajiem galiem, lai aizsargātu malas un pabeigtu uzstādīšanu.

Ieteikumi

Saīsinot turētāju, valkājiet atbilstošus individuālās aizsardzības līdzekļus un pirms gala vāciņu atkārtotas piestiprināšanas nodrošiniet, ka grieztās malas ir attīrītas no asumiem. Pārliecinieties, ka turētājs un uzmontētā plate netraucē blakus esošajiem komponentiem uz DIN sliedes, un pārbaudiet, vai izvēlētais DIN sliedes izmērs (15 mm vai 35 mm) atbilst korpusa sliedei.
