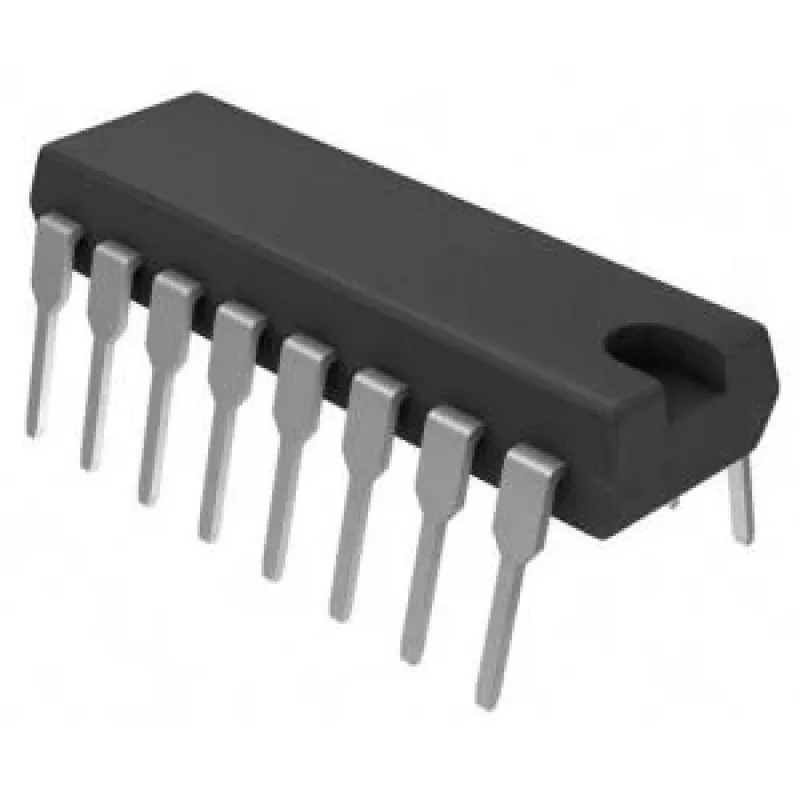

Precīzs sprieguma-strāvas pārveidotājs IC Texas Instruments XTR110KP PDIP-16

Texas Instruments XTR110KP ir precīzs sprieguma-strāvas pārveidotājs IC PDIP-16 korpusā, kas paredzēts rūpniecisko signālu pārraidei. Tas pārveido mērīto vai vadības spriegumu proporcionālā strāvā, kas piemērota 4–20 mA strāvas cilpām un attālinātiem sensoru interfeisiem. Ierīce nodrošina stabilu strāvas avotu un ir paredzēta lietošanai procesu vadībā, instrumentācijā un liela attāluma analogajā signalizācijā, kur nepieciešama precīza strāvas izeja un zema dreifēšana.

Priekšrocības

XTR110KP piedāvā precīzu sprieguma-strāvas pārveidošanu ar zemu temperatūras dreifu un augstu izejas atbilstību, nodrošinot uzticamu darbību dažādos rūpnieciskos apstākļos. Tā integrētā konstrukcija samazina ārējo komponentu skaitu un vienkāršo cilpas vadu montāžu 4–20 mA sistēmām. PDIP-16 korpuss nodrošina ērtu apstrādi un vienkāršu caurlaides montāžu prototipiem un mantotajām plates konstrukcijām. Pārveidotājs atbalsta stabilu strāvas padevi sensoriem un raidītājiem, uzlabojot signāla integritāti garos kabeļu posmos.

Piemērots

• 4–20 mA rūpniecisko strāvas cilpu raidītājiem
• Procesu vadības un automatizācijas signālu kondicionēšanai
• Attālinātu sensoru interfeisiem un liela attāluma analogajai signalizācijai
• Instrumentācijai, kurai nepieciešama zema dreifa strāvas izeja

Galvenās specifikācijas

• Funkcija: sprieguma-strāvas pārveidošana (sprieguma ieeja uz proporcionālu strāvas izeju)
• Izejas diapazons: paredzēts standarta 4–20 mA cilpas darbībai
• Korpusa tips: PDIP-16 caurlaides korpuss ērtai prototipēšanai un montāžai
• Veiktspējas raksturlielumi: precīza pārveidošana ar zemu temperatūras dreifu un stabilu strāvas padevi
• Barošana un atbilstība: atbalsta rūpnieciskās cilpas barošanas spriegumus un nodrošina pietiekamu izejas atbilstību gariem kabeļu posmiem (precīzus sprieguma diapazonus skatīt ražotāja datu lapā)

Lietošana

Integrējiet pārveidotāju 4–20 mA cilpā, pievienojot ieejas sprieguma avotu vai sensora izeju pie sprieguma ieejas spraudēm un novadot strāvas izeju uz cilpas vadiem. Ievērojiet standarta PCB izkārtojuma un zemējuma praksi, lai samazinātu troksni un nodrošinātu mērījumu precizitāti. Prototipēšanas laikā izmantojiet PDIP-16 nospiedumu caurlaides montāžai vai ligzdošanai. Skatīt ierīces datu lapu, lai iegūtu ieteicamos ārējos komponentus, ieejas mērogošanu un detalizētas savienojumu shēmas, lai sasniegtu vēlamo ieejas-strāvas pārneses attiecību un iestatītu nepieciešamo kalibrāciju.
