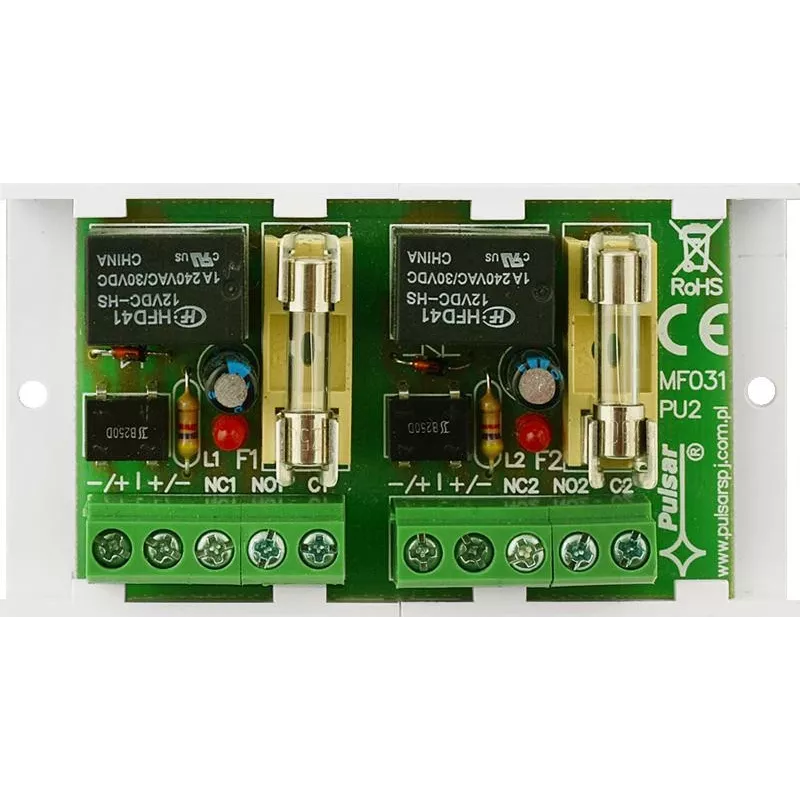

PULSAR AWZ512 Relay Module 2x SPDT 12V DC

PULSAR AWZ512 ir kompakts releju modulis, kas paredzēts signalizācijas sistēmām, piekļuves kontrolei un automatizācijas lietojumiem. Tam ir divi SPDT releji ar NO/NC/COM kontaktiem, katrs nominēts 1A pie 30V DC vai 50V AC. Modulis darbojas no 12V DC nominālā barošanas avota (10-16V DC diapazons) un ietver LED indikatorus releju statusam. Iedarbināšanas ieeja ir aktīva augsta (10-16V DC). Montāža ar tapām vai līmlenti; skrūvju spailes savienojumiem.

Priekšrocības

Uzticama pārslēgšana ar diviem neatkarīgiem SPDT relejiem; zema miera strāva (10mA); ieejas īssavienojuma aizsardzība; kompakts dizains vieglai integrācijai.

Piemērots

• Signalizācijas sistēmām
• Piekļuves kontroles paneļiem
• Rūpnieciskajai automatizācijai
• Mājas automatizācijas projektiem

Galvenās specifikācijas

• Releju skaits: 2
• Releja tips: SPDT (Single Pole Double Throw)
• Kontaktu konfigurācija: NO/NC/COM
• Ieejas spriegums (spole): 10-16V DC
• Nominālais ieejas spriegums: 12V DC
• Strāvas patēriņš (miera režīms): 10mA @ 12V DC
• Strāvas patēriņš (aktīvs): 50mA @ 12V DC (abi releji ieslēgti)
• Maksimālais kontaktu spriegums: 30V DC / 50V AC
• Maksimālā kontaktu strāva: 1A
• Maksimālā kontaktu jauda: 30VA
• Iedarbināšanas ieejas spriegums: 10-16V DC
• Iedarbināšanas ieejas strāva: 10mA
• Iedarbināšanas tips: Aktīva augsta (pozitīvs spriegums)
• Indikatori: 2x LED (releja statuss)
• Darba temperatūra: -10°C līdz +40°C
• Montāža: Montāžas tapas / līmlente
• Spaiļu tips: Skrūvju spailes (ARK tips)
• Aizsardzības funkcijas: Ieejas īssavienojuma aizsardzība (caur rezistoriem)

Ieteikumi

Izmantojiet ar regulētu 12V DC barošanas avotu. Pārliecinieties, ka slodze nepārsniedz 1A vai 30VA uz vienu releju. Piemērots sauso kontaktu pārslēgšanai.
