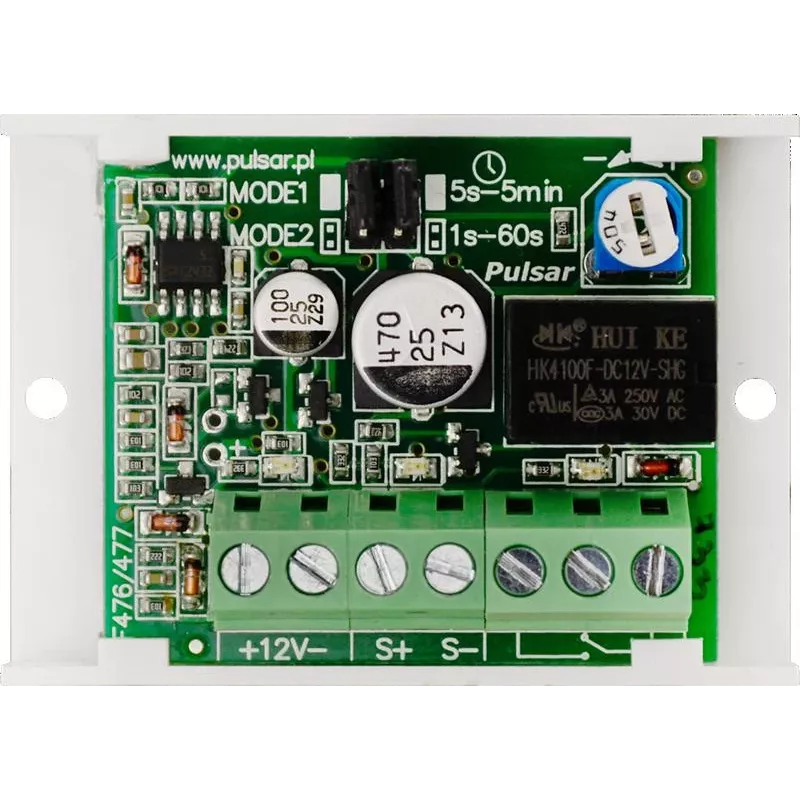

Pulsar AWZ525 laika releja modulis

Piekļuves kontroles un signalizācijas instalācijās bieži vien ir svarīga precīza releja aktivizācijas laika noteikšana. Pulsar AWZ525 laika releja modulis nodrošina uzticamu risinājumu releja aktivizēšanai pēc iestatītas aizkaves, ar regulējamu laiku no 1 sekundes līdz 450 sekundēm. Tas ir paredzēts integrācijai vadības paneļos, automatizācijas sistēmās un pielāgotos elektronikas projektos, kur nepieciešama kompakta, zema enerģijas patēriņa laika funkcija.

Galvenās specifikācijas

• Barošanas spriegums: 10V - 30V līdzstrāva
• Strāvas patēriņš: maks. 20 mA
• Relejs: 1x SPDT, 1A @ 30V līdzstrāva / 0.5A @ 50V maiņstrāva
• Laika regulēšana: 1 s - 450 s ar potenciometru
• Darba režīms: aizkaves ieslēgšana (monostabils)
• Trigera ieeja: aktīva zema (GND) vai aktīva augsta (V+)
• Indikatori: barošanas LED, releja statusa LED
• Aizsardzība: pret apgrieztu polaritāti
• Savienojums: skrūvju spailes
• Darba temperatūra: -10°C līdz +50°C
• Montāža: PCB modulis

Kāpēc izvēlēties

AWZ525 piedāvā vienkāršu un rentablu veidu, kā pievienot laika aizkaves funkciju jūsu sistēmai. Tā plašais barošanas sprieguma diapazons un zemais enerģijas patēriņš padara to piemērotu ar bateriju darbināmām vai zema sprieguma lietojumprogrammām. Potenciometrs ļauj precīzi noregulēt aizkaves laiku, un LED indikatori nodrošina skaidru statusu uzreiz. Izturīgās skrūvju spailes nodrošina drošus savienojumus, un aizsardzība pret apgrieztu polaritāti novērš nejaušus bojājumus.

Ideāli lietošanas gadījumi

• Piekļuves kontroles sistēmas: durvju slēdzenes aktivizācijas aizkave pēc pieprasījuma
• Signalizācijas sistēmas: sirēnas vai paziņojuma aizkave pēc sensora aktivizācijas
• Automatizācija: vairāku ierīču secīga iedarbināšana
• Pielāgota elektronika: laika funkcijas pievienošana mikrokontrolleru projektiem

Noderīgi zināt

Modulis darbojas monostabilā režīmā: pēc trigera, relejs aktivizējas pēc iestatītās aizkaves un paliek aktivizēts, kamēr trigeris ir klāt. To var iedarbināt, vai nu savienojot ieeju ar zemi, vai pieliekot pozitīvu spriegumu, nodrošinot elastību integrācijā. Modulis tiek piegādāts kā tukša PCB plate integrācijai lielākās iekārtās; tas nav atsevišķa DIN sliedes ierīce. Pirms barošanas pievienošanas vienmēr pārbaudiet polaritāti.
