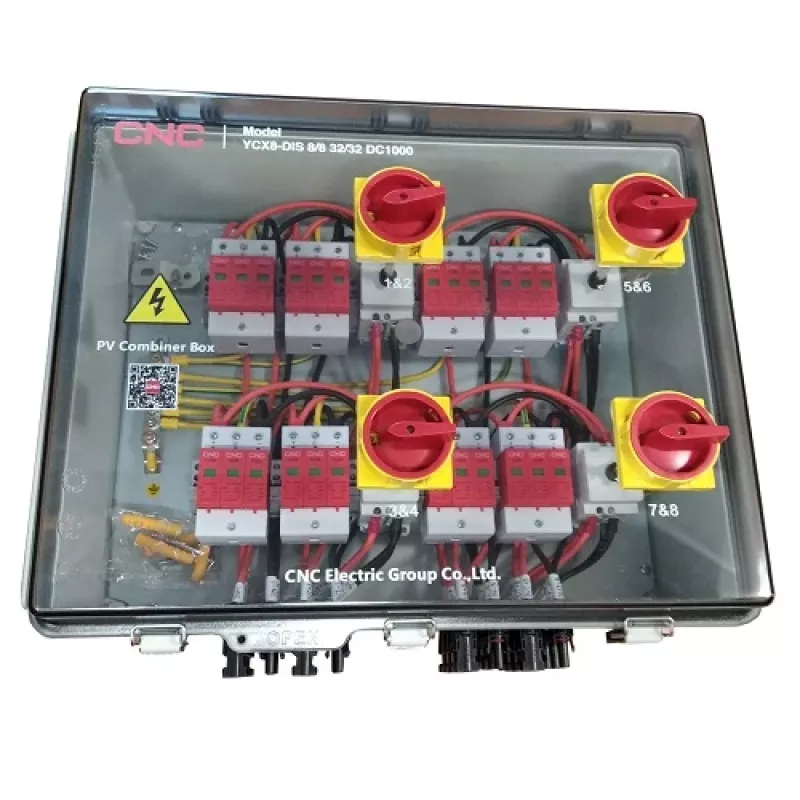

PV kārba CNC NV822331 DC 8-ieeju 8-izeju IP66

CNC PV kārba NV822331 ir līdzstrāvas virkņu apvienotājs, kas paredzēts fotovoltiskajām sistēmām ar 8 ieejām un 8 izejām. Ievietota IP66 polikarbonāta korpusā ar V0 ugunsdrošības novērtējumu un UV izturību, iekārta apvieno līdzstrāvas pārslēgšanu, pārsprieguma aizsardzību un MC4 savienotājus, lai konsolidētu virkņu savienojumus un vienkāršotu līdzstrāvas sadali dzīvojamām un komerciālām saules enerģijas instalācijām. Izmēri: 528 x 458 x 358 mm. Standarti ietver IEC60529 korpusa aizsardzībai.

Priekšrocības

Kārba apvieno astoņas PV virknes astoņās izejās, nodrošinot iebūvētus līdzstrāvas slēdžus ar bloķējamiem rokturiem un patentētu līdzstrāvas dzēšanas kameru drošākai izolācijai. Integrētās līdzstrāvas pārsprieguma aizsardzības ierīces (SPD) reaģē mazāk nekā 25 ns, lai aizsargātu pakārtoto aprīkojumu. Korpuss ir IP66 novērtēts pret putekļiem un ūdens iekļūšanu, UV izturīgs un atbilst V0 UL94 ugunsdrošības prasībām.

Piemērots

• Mazas līdz vidējas jumta PV sistēmas ar vairākām virknes ieejām
• Uz zemes uzstādīti komerciāli masīvi, kuriem nepieciešama grupēta virkņu aizsardzība
• Āra instalācijas, kurām nepieciešams IP66 laika apstākļu izturīgs korpuss
• Instalācijas, kas izmanto MC4 savienotāju kabeļus

Galvenās specifikācijas

• Modelis: CNC NV822331
• Ieejas / izejas: 8 ieejas / 8 izejas
• Maksimālais līdzstrāvas spriegums: 1000 V
• Līdzstrāvas slēdži: 1000 V, 25 A (4 gab.), bloķējams rokturis, patentēta dzēšanas kamera; standarti UL508i, IEC60947-3 Pv2
• Līdzstrāvas SPD: 1000 V, Imax 40 kA (8 gab.), In 20 kA, reakcijas laiks <25 ns; standarti IEC 61643-31, EN 50539-11 + A1
• Īsslēguma strāva uz ieeju (Isc): konfigurējama 15 A–30 A
• Maksimālā izejas strāva: 25 A
• Sprieguma aizsardzības līmenis (Up): 3,6 kV
• Kārbas materiāls: polikarbonāts
• Aizsardzības klase: IP66; ugunsdrošs V0 (UL94)
• Izmēri: 528 x 458 x 358 mm
• Kabeļu blīves: ieejas PG09 (2,5–16 mm); izejas PG21 (2,5–16 mm)
• Darba temperatūras diapazons: -25 °C līdz +60 °C
• Garantija: 24 mēneši

Kā lietot

Uzstādiet kārbu uz piemērotas līdzenas virsmas, ievērojot vietējos elektriskos noteikumus un ražotāja uzstādīšanas instrukcijas. Pievienojiet līdz astoņām PV virkņu izejām MC4 ieejas savienotājiem un izvadiet kombinētās izejas caur izejas blīvēm. Izmantojiet bloķējamos līdzstrāvas slēdžus, lai izolētu virknes uzstādīšanas un apkopes laikā. Pārliecinieties, ka SPD un slēdži ir pieejami pārbaudei un ka kabeļu izmēri atbilst norādītajiem blīvju diapazoniem un strāvas novērtējumiem.

Ieteikumi

Uzstādiet PV kārbu NV822331 ēnainā vai vēdināmā vietā, kad iespējams, turiet savienotājus un blīves noslēgtus, lai saglabātu IP66 aizsardzību, un pārbaudiet, vai sistēmas spriegums un virknes Isc nepārsniedz norādītos novērtējumus. Veiciet periodiskas savienojumu, SPD un korpusa pārbaudes, lai nodrošinātu nepārtrauktu aizsardzību un uzticamu darbību.
