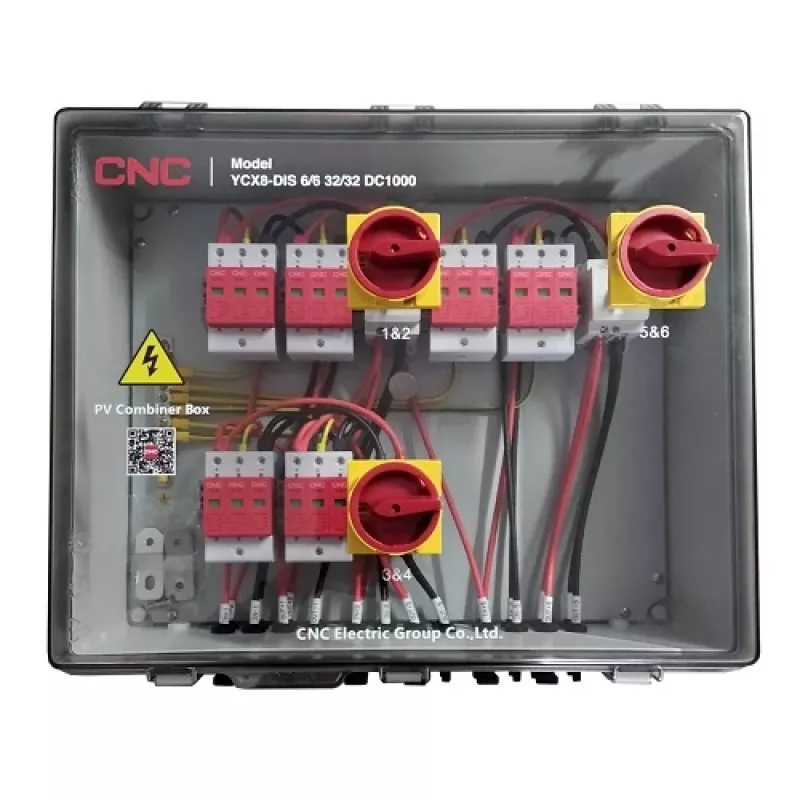

PV kombinatora kārba CNC NV822324 DC 6in-6out IP66

PV kombinatora kārba CNC NV822324 ir līdzstrāvas sadales korpuss fotoelementu sistēmām ar 6 ieejām un 6 izejām, kas paredzēts, lai centralizētu un aizsargātu virkņu savienojumus. Ar IP66 aizsardzības klasi un izgatavota no liesmu slāpējoša polikarbonāta (V0 UL94), kārba vienkāršo elektroinstalāciju jumta un zemē montētiem masīviem un nodrošina vietu līdzstrāvas pārslēgšanas un pārsprieguma aizsardzības ierīcēm līdz 1000 V līdzstrāvai.

Priekšrocības

Kombinatora kārba atbalsta sešas virkņu ieejas un sešas izejas ar MC4 savienotājiem, piedāvājot kompaktu risinājumu PV virkņu konsolidēšanai. Tai ir bloķējami līdzstrāvas slēdži ar patentētu loka dzēšanas kameru, integrētas līdzstrāvas pārsprieguma aizsardzības ierīces (SPD) ar reakcijas laiku zem 25 ns, un IP66 ūdensnecaurlaidīgs, UV izturīgs korpuss izmantošanai ārpus telpām. Polikarbonāta korpuss atbilst IEC60529 un nodrošina V0 liesmas slāpēšanas veiktspēju.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet CNC NV822324 kombinatora kārbu uz piemērotas virsmas, ievērojot vietējos elektriskos noteikumus un ražotāja montāžas instrukcijas. Pievienojiet līdz sešas PV virknes ieejas MC4 savienotājiem un izvadiet apvienotās izejas caur izejas blīvējumiem. Pārliecinieties, ka līdzstrāvas slēdži ir pareizā pozīcijā un pārsprieguma aizsardzības ierīces ir uzstādītas un pievienotas atbilstoši sistēmas prasībām. Pārbaudiet visus kabeļu izmērus un pievilkšanas griezes momentus, lai tie atbilstu norādītajiem strāvas lielumiem un vietējiem noteikumiem, pirms iedarbināt sistēmu.

Ieteikumi

Izmantojiet kvalificētu personālu uzstādīšanai un apkopei. Regulāri pārbaudiet blīvējumus, kabeļu blīvslēgus, SPD stāvokli un slēdžu darbību. Nomainiet SPD pēc to nominālās izkraušanas jaudas sasniegšanas vai ja redzamas bojājumu pazīmes. Nepārsniedziet nominālos spriegumus un strāvas un ievērojiet piemērojamos standartus (IEC60529, IEC60947-3, IEC61643-31, EN50539-11).
