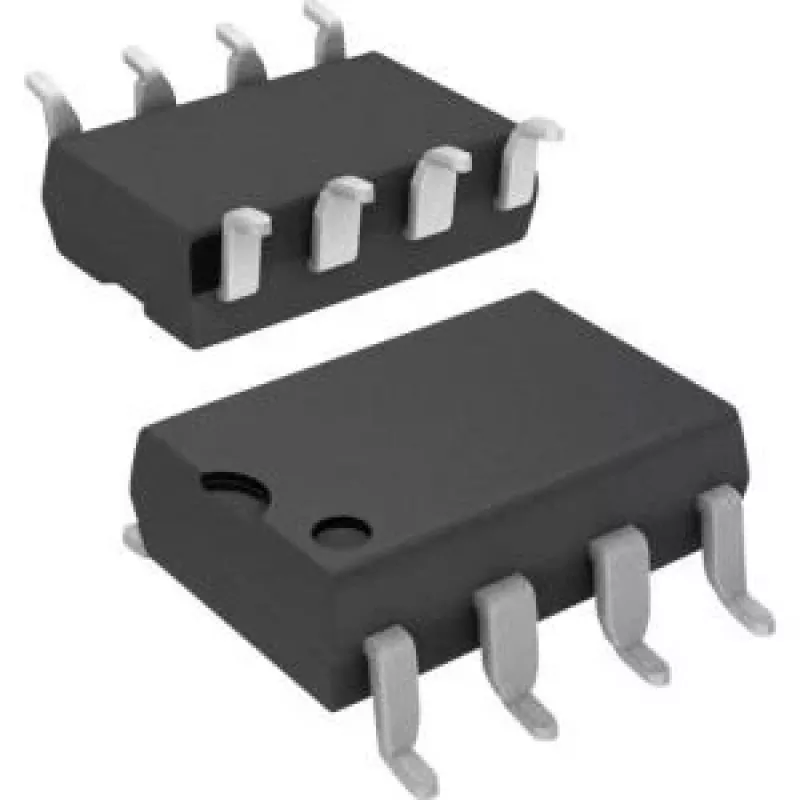

raiduztvērējs ISO1050DUBR interface IC by Texas Instruments, CAN 1/1, SOP-8 package

Texas Instruments ISO1050DUBR ir saskarnes raiduztvērēja IC, kas izstrādāts, lai nodrošinātu CAN fiziskā līmeņa savienojumu starp kontrolieri un CAN kopni. Iepakots SOP-8 formas faktorā, ierīce realizē vienu pārraides un uztveršanas kanālu (CAN 1/1) un piedāvā nepieciešamo signālu pārveidošanu un aizsardzības funkcijas, lai to integrētu uz plates automobiļu un rūpniecības vadības sistēmās. Tā paredzēta lietojumiem, kuros nepieciešama uzticama diferenciālā signalizācija un standarta CAN kopnes komunikācija fiziskajā līmenī.

Priekšrocības

ISO1050DUBR integrē viena kanāla CAN raiduztvērēju ar nozares standarta fiziskajām saskarnēm kompaktā SOP-8 iepakojumā, vienkāršojot PCB izkārtojumu un ļaujot vienkārši nomainīt vai uzlabot CAN priekšējās daļas shēmas. Ierīce atbalsta diferenciālo CAN signalizāciju un nodrošina sagaidāmās elektriskās īpašības drošai un stabilai datu apmaiņai starp mikrokontrolieri un kopni. Tās viena kanāla konstrukcija samazina komponentu skaitu, ja nepieciešams tikai viens CAN mezgls, palīdzot optimizēt plates telpu un komponentu specifikācijas sarežģītību.

Galvenās specifikācijas

• Topoloģija: viens CAN pārraides un uztveršanas kanāls (1 TX / 1 RX)
• Iepakojums: SOP-8 virsmas montāžas korpuss
• Funkcija: fiziskā līmeņa CAN raiduztvērējs diferenciālajai kopnes komunikācijai
• Lietošanas vide: automobiļu un rūpniecības CAN tīkli
• Integrācija uz plates: piemērots uz PCB montējamam raiduztvērējam starp kontrolieri un CAN kopni

Lietošana

Integrējiet SOP-8 raiduztvērēju uz PCB ar atbilstošiem CAN kopnes terminēšanas un filtrēšanas komponentiem, kā to prasa mērķa tīkls. Pievienojiet TX un RX tapas CAN kontrolierim vai mikrokontroliera CAN perifērijai saskaņā ar ierīces datu lapu un izvadiet CAN_H un CAN_L signālus uz kopni, ievērojot ieteicamos izkārtojuma norādījumus. Nodrošiniet barošanas atsaisti un jebkuru nepieciešamo aizsardzības vai kopējā režīma filtrēšanu, lai sasniegtu sistēmas EMC un uzticamības mērķus.
