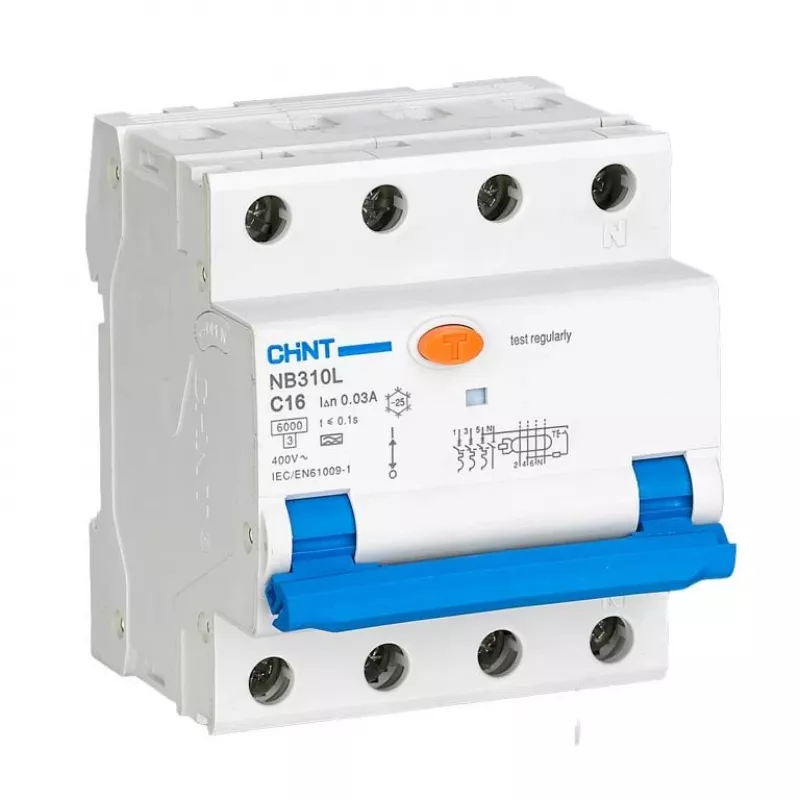

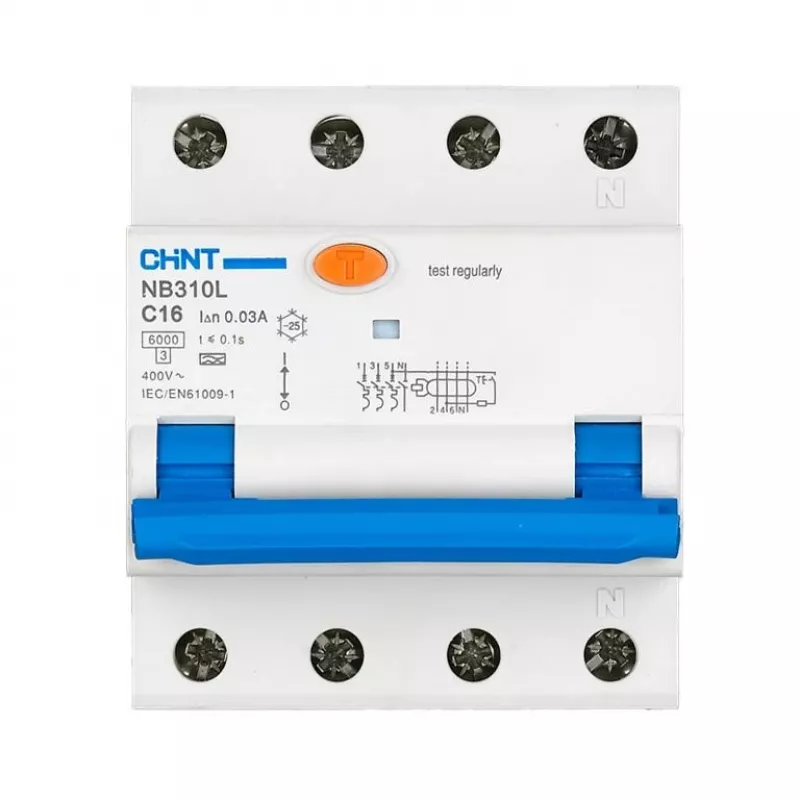

RCBO automātiskais aizsargslēdzis Chint NB310L/3N 3P+N C32 30mA noplūdes strāvas un pārstrāvas aizsardzība

Chint NB310L/3N ir RCBO automātiskais aizsargslēdzis, kas apvieno noplūdes strāvas aizsardzību (30 mA) un pārstrāvas aizsardzību 3P+N konfigurācijā. Ar C32 izslēgšanās raksturlīkni šī ierīce ir paredzēta trīsfāzu ķēžu ar neitrāli aizsardzībai pret īssavienojumiem, pārslodzēm un zemesslēguma noplūdēm rūpnieciskās un komerciālās iekārtās. Produkts ir kompakts un integrē abas funkcijas vienā modulī, lai vienkāršotu elektroinstalāciju un nodrošinātu selektīvu aizsardzību.

Priekšrocības

RCBO vienā ierīcē nodrošina kombinētu noplūdes strāvas un pārstrāvas aizsardzību, kas samazina komponentu skaitu uz DIN sliedes un saīsina uzstādīšanas laiku. C32 raksturlīkne nodrošina drošu izslēgšanos pie mērenām ieslēgšanās strāvām, vienlaikus saglabājot aizsardzību pret pārslodzēm un īssavienojumiem. Nominālā noplūdes strāva ir 30 mA, kas nodrošina pamata aizsardzību pret elektrošoku zemesslēguma dēļ. Ierīcei līdzi tiek piegādāta 24 mēnešu garantija, un tās tīrā masa ir aptuveni 0,07 kg.

Piemērots

• Trīsfāžu elektrisko ķēžu ar neitrāli (3P+N) aizsardzībai
• Rūpniecības un komerciālajiem elektrosadales paneļiem
• Ķēdēm, kur vienā ierīcē nepieciešama kombinēta noplūdes strāvas aizsardzības slēdža un automātiskā slēdža aizsardzība
• Uzstādīšanai, kur svarīga kompaktība un vienkāršota elektroinstalācija

Galvenās specifikācijas

• Modelis: NB310L/3N (MPN: NB310L3PN30MAA32C, EAN: 6925808357696)
• Tips: RCBO, 3P+N
• Nominālās strāvas raksturlīkne: C32
• Nominālā noplūdes strāva: 30 mA
• Tīrā masa: 0,07 kg; Bruto masa: 0,12 kg; Taras masa: 0,05 kg; TI masa: 0,03 kg
• Daudzums iepakojumā: 1 gab.; Papīrs/kartons: 50 g; Plastmasa (bez PET): 40 g
• Iepakojuma izmēri (apm.): 80 x 80 x 90 mm (P x A x D)
• EEIA klasifikācija: CL109:6:2017-04-01; Bez iebūvēta akumulatora
• Garantija: 24 mēneši

Kā lietot

Uzstādiet NB310L/3N uz standarta DIN sliedes sadales skapī saskaņā ar vietējiem elektrotehniskajiem noteikumiem un ražotāja elektroinstalācijas shēmām. Pievienojiet trīs fāžu vadus un neitrāli marķētajiem spailēm un nodrošiniet spaiļu pareizu pievilkšanu. Izmantojiet atbilstošu augšpuses un apakšpuses aizsardzību un ievērojiet ieteiktās izolācijas procedūras pirms ķēdes apkalpošanas. Pēc uzstādīšanas pārbaudiet noplūdes strāvas funkciju un pārstrāvas izslēgšanos, lai pārliecinātos par pareizu darbību.

Ieteikumi

Izmantojiet RCBO saskaņā ar piemērojamiem nacionālajiem noteikumiem un elektroinstalācijas standartiem. Pārbaudiet saderību ar uzstādīšanas nominālo spriegumu un īssavienojuma jaudu. Veiciet periodisku noplūdes strāvas funkcijas pārbaudi un vizuālu savienojumu pārbaudi, lai uzturētu drošu aizsardzību.
