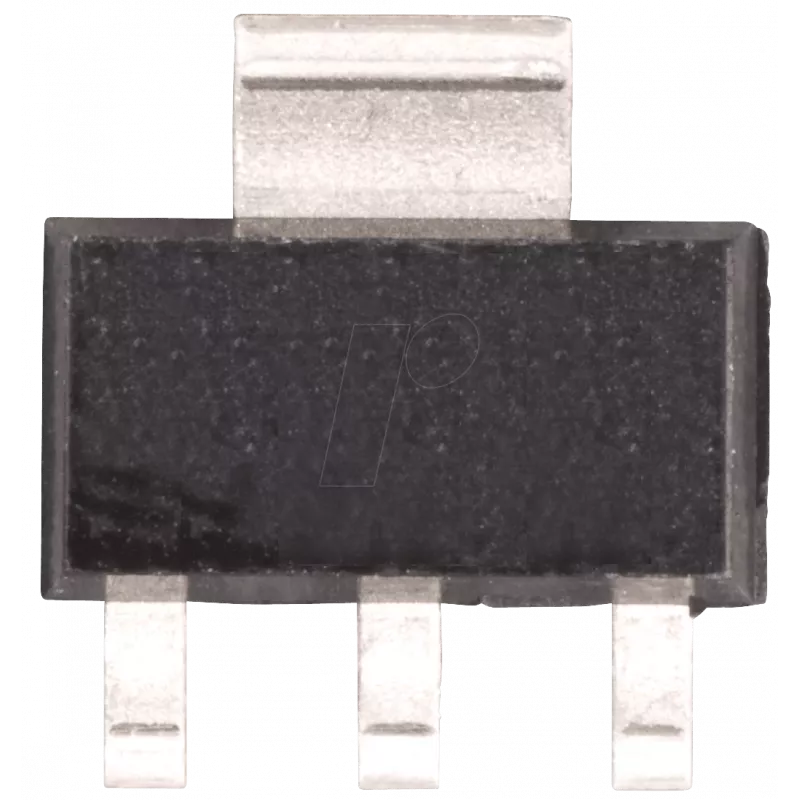

Regulējams sprieguma regulators Texas Instruments LM317AEMP, izeja 1,2–37 V, SOT-223 iepakojums

Texas Instruments LM317AEMP ir regulējams lineārais sprieguma regulators kompaktā SOT-223 iepakojumā, kas nodrošina stabilu līdzstrāvas izeju, regulējamu no 1,2 V līdz 37 V. Paredzēts lietotāja definētiem regulētiem spriegumiem, izmantojot ārējos rezistoru tīklus, šis regulators ir piemērots barošanas blokiem stenda iekārtām, iegultajām sistēmām un mazām elektroniskām ierīcēm, kur ir ierobežota vieta. Ierīce ir paredzēta lineārās regulēšanas lietojumiem, kur nepieciešams vienkāršs, uzticams risinājums noteikta izejas sprieguma iegūšanai ar minimālu ārējo komponentu skaitu.

Priekšrocības

LM317AEMP piedāvā plašu regulējamu izejas diapazonu un vienkāršu iestatīšanu, izmantojot divus ārējos rezistorus izejas sprieguma noteikšanai. Tā SOT-223 iepakojums nodrošina kompaktu fizisko nospiedumu, vienlaikus nodrošinot pietiekamu termisko veiktspēju zemas līdz vidējas jaudas lietojumiem. Ierīcei nepieciešams maz ārējo komponentu, tā ir plaši atbalstīta references dizainos un ir saderīga ar izplatītajām aizsardzības un atsaistes praksēm, ko izmanto jaudas regulēšanas shēmās.

Piemērots

• Regulējamiem stenda barošanas blokiem un laboratorijas regulatoriem
• Iegultajām sistēmām un uz mikrokontrolleriem balstītiem projektiem
• Prototipu platēm un izstrādes sistēmām, kur nepieciešama regulēta līdzstrāvas kopne
• Mazai plaša patēriņa elektronikai un instrumentācijai ar zemām līdz vidējām strāvas prasībām

Galvenās specifikācijas

• Izejas sprieguma diapazons: 1,2 V līdz 37 V, regulējams
• Ierīces tips: Lineārs regulējams regulators
• Iepakojums: SOT-223 kompakts virsmas montāžas iepakojums
• Regulēšanas metode: Ārējais rezistoru dalītājs nosaka izejas spriegumu
• Tipisks lietojuma jaudas līmenis: zemas līdz vidējas strāvas (atkarīgs no termiskajiem apstākļiem)

Kā lietot

Konfigurējiet LM317AEMP, pievienojot atbilstošu rezistoru starp izejas un regulēšanas kontaktiem un otru rezistoru no regulēšanas kontakta uz zemi, lai iestatītu vēlamo izejas spriegumu saskaņā ar standarta regulatora vienādojumu. Iekļaujiet ieejas un izejas kondensatorus, kā ieteikts stabilitātei un pārejas reakcijai; nodrošiniet, lai ieejas spriegums būtu pietiekami augstāks par paredzēto izeju, lai kompensētu kritumu un regulēšanas rezervi. Montējiet SOT-223 iepakojumu uz iespiedshēmas plates ar pietiekamu vara laukumu vai nelielu siltuma izkliedētāju, ja paredzama lielāka izkliede. Ievērojiet standarta izkārtojuma praksi jaudas regulatoriem: īsus vadus regulēšanas tīklam un atsaistes komponentiem, kā arī pareizu iezemēšanu, lai samazinātu troksni.

Ieteikumi

Lai nodrošinātu uzticamu darbību, nodrošiniet ieejas spriegumu vismaz dažus voltus virs vēlamās izejas, lai ņemtu vērā kritumu un nodrošinātu pareizu termisko izkliedi. Izmantojiet zemas ESR kondensatorus ieejā un izejā, kā norādīts lietojuma piezīmēs, saglabājiet regulēšanas rezistorus pietiekami zemus, lai ierobežotu troksni, bet pietiekami augstus, lai izvairītos no pārmērīgas miera stāvokļa strāvas, un pārbaudiet temperatūras paaugstināšanos uz iespiedshēmas plates paredzamos slodzes apstākļos. Skatiet ražotāja lietojuma informāciju detalizētiem norādījumiem par stabilitāti un aizsardzību.
