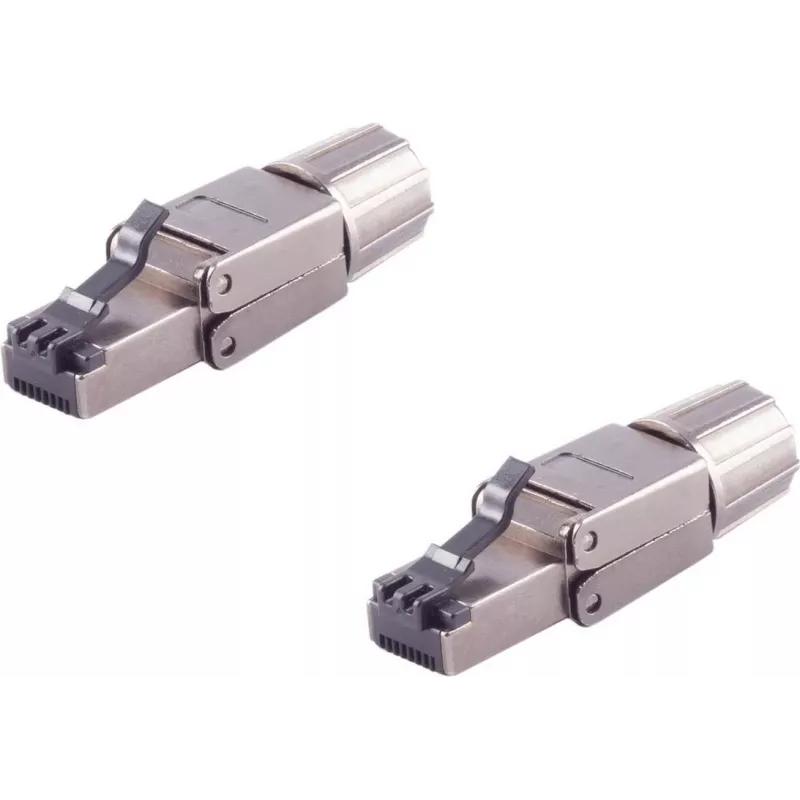

RJ45 savienotājs ShiverPeaks BS08-45006-2 bezinstrumentu ātrais STP, ekranēts Ethernet spraudnis

Ekranēts RJ45 savienotājs ShiverPeaks BS08-45006-2 ir bezinstrumentu ātrais STP Ethernet spraudnis, kas paredzēts ekranētu vītā pāra kabeļu terminēšanai. Savienotājs nodrošina ātru, bezinstrumentu terminēšanas metodi, vienlaikus saglabājot kabeļa ekranējumu, lai samazinātu elektromagnētiskos traucējumus (EMI) un nodrošinātu uzticamu signāla pārraidi LAN un rūpnieciskā Ethernet vidē. Tā kompaktā konstrukcija atbalsta pieslēgumu veidošanu uz vietas, remontu un individuāla garuma kabeļu montāžu bez nepieciešamības pēc presēšanas instrumentiem vai specializēta aprīkojuma.

Priekšrocības

Bezinstrumentu ātrā STP konstrukcija ļauj nekavējoties veikt montāžu ar rokām, samazinot uzstādīšanas laiku un novēršot vajadzību pēc presēšanas instrumentiem. Ekranētā uzbūve uztur zemējuma nepārtrauktību un samazina EMI, kas ir svarīgi rūpnieciskās un blīvās kabeļu instalācijās. Savienotāja ergonomiskais korpuss un skaidrais vadu izvietojums vienkāršo kabeļa ievietošanu un izlīdzināšanu, palīdzot nodrošināt konsekventu kontaktu ar vadītājiem un stabilu tīkla savienojumu.

Piemērots

• Tīkla pieslēgumu veidošanai un remontam uz vietas
• Individuāla garuma ekranētu Ethernet kabeļu montāžai
• LAN instalācijām komerciālā un biroja vidē
• Rūpnieciskiem Ethernet lietojumiem, kur nepieciešama EMI aizsardzība

Galvenās specifikācijas

• Tips: Ekranēts RJ45 ātrais STP bezinstrumentu savienotājs
• Kabeļa saderība: Ekranēti vītā pāra (STP) Ethernet kabeļi
• Uzstādīšana: Montāža ar rokām bez instrumentiem
• Kontaktu izvietojums: 8 pozīciju, 8 kontaktu (8P8C) saderīgs
• Ekranējums: Integrēts metāla/ekrāna ceļš, lai saglabātu kabeļa ekranējumu
• Lietošanas gadījumi: Pieslēgumu veidošana, remonts un individuāla kabeļu terminēšana LAN un rūpnieciskiem tīkliem

Kā lietot

Sagatavojiet ekranēto vītā pāra kabeli, noņemot ārējo apvalku un atsedzot folijas pinumu un drenāžas vadu saskaņā ar savienotāja ieteiktajiem noņemšanas garumiem. Ievietojiet kabeli savienotāja korpusā, nodrošinot, ka drenāžas vads un ekranējums saskaras ar savienotāja ekrāna kontaktu. Izlīdziniet un ievietojiet katru vadītāju paredzētajās spraugās, ievērojot savienotāja vadu orientāciju. Pabeidziet montāžu, nostiprinot korpusu atbilstoši savienotāja rokas montāžas mehānismam, lai bloķētu vadītājus vietā un izveidotu kontaktu. Nav nepieciešama presēšana vai īpaši instrumenti.

Ieteikumi

Izmantojiet savienotāju ar pareizi sagatavotiem STP kabeļiem un pārbaudiet, vai ekrāns un drenāžas vads ir ciešā saskarē ar savienotāja ekrānu, lai nodrošinātu optimālu EMI aizsardzību. Pirms izvietošanas kritiskos tīklos pārbaudiet terminētos kabeļus ar piemērotiem tīkla testeriem, lai apstiprinātu nepārtrauktību un pāru integritāti.
