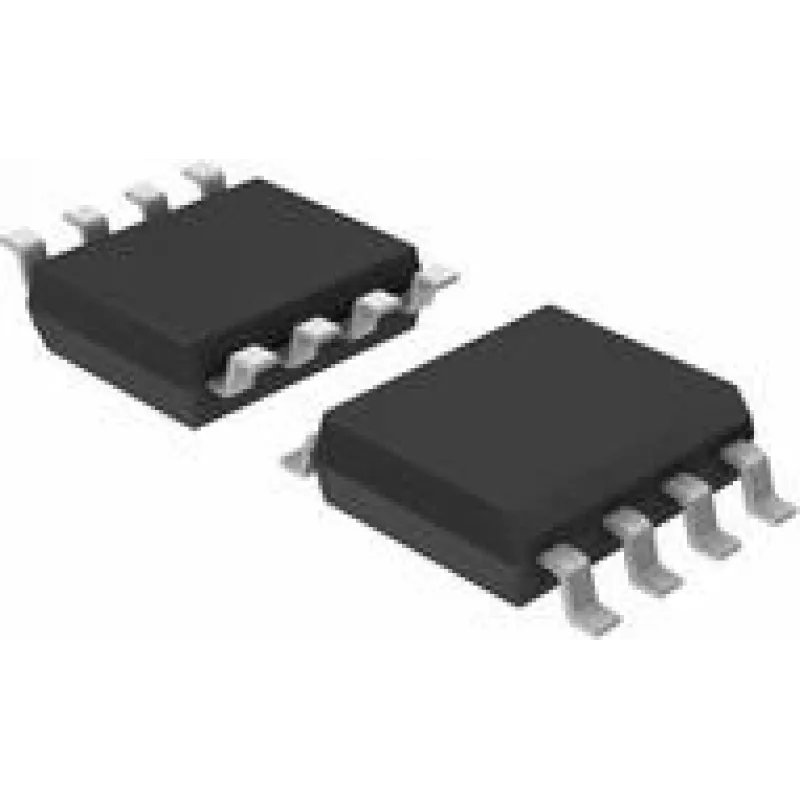

RS-485 raiduztvērējs Texas Instruments SN65HVD1781DR SOIC-8, 1/1 draiveris/uztvērējs

Texas Instruments SN65HVD1781DR ir RS-485 diferenciālais raiduztvērējs SOIC-8 korpusā, kas ietver vienu draiveri un vienu uztvērēju. Tas ir izstrādāts pusdupleksai vai pilndupleksai seriālās kopnes komunikācijai un nodrošina uzticamu diferenciālo signalizāciju, kas piemērota rūpnieciskiem un iegultiem datu savienojumiem. Komponents atbalsta daudzpunktu topoloģijas un tālsatiksmes datu pārraidi ar noturību pret kopējā režīma trokšņiem, kas raksturīgi vadības un automatizācijas sistēmās.

Priekšrocības

Raiduztvērējs piedāvā kompaktu SOIC-8 nospiedumu integrācijai platē, apvienojot draivera un uztvērēja funkcionalitāti vienā ierīcē, lai samazinātu komponentu skaitu. Tā diferenciālā signalizācija uzlabo trokšņu noturību un nodrošina uzticamu komunikāciju garos kabeļu posmos. Ierīce ir savietojama ar standarta RS-485 tīkliem un ir izstrādāta, lai atbilstu rūpnieciskās seriālās komunikācijas prasībām, ar paredzamiem uztvērēja sliekšņiem un draivera izejas līmeņiem savstarpējai savietojamībai.

Piemērots

• Rūpniecisko vadības tīklu un programmējamo loģisko kontrolleru (PLC) savienojumiem
• Iegultām sistēmām, kurām nepieciešama uzticama seriālā komunikācija
• Daudzpunktu kopnes topoloģijām un sensoru tīkliem
• Tālsatiksmes datu pārraidei pa vītā pāra kabeļiem

Galvenās specifikācijas

• Korpuss: SOIC-8 virsmas montāža
• Kanāla konfigurācija: viens draiveris un viens uztvērējs (1/1)
• Saskarnes standarts: RS-485 diferenciālā signalizācija
• Darbības režīms: atbalsta pusdupleksas un pilndupleksas sistēmas (atkarībā no kopnes vadu savienojuma un virziena vadības)
• Signāla tips: diferenciālās datu līnijas uzlabotai kopējā režīma trokšņu nomākšanai
• Tipiskā lietošanas vide: rūpnieciski un iegulti datu savienojumi

Lietošana

Novietojiet SOIC-8 raiduztvērēju uz iespiedshēmas plates, ievērojot ražotāja ieteikto nospiedumu un orientāciju. Pievienojiet diferenciālās A un B līnijas kopnes kabeļiem (vītajam pārim) un uzstādiet atbilstošus slāpējošos rezistorus līnijas galos, lai samazinātu atstarojumus. Nodrošiniet stabilu barošanas spriegumu ierīces norādītajā diapazonā un izvadiet zemējuma un barošanas ceļus, lai samazinātu trokšņus. Pusdupleksai darbībai realizējiet virziena vadību, izmantojot ierīces iespējošanas/draivera vadības kontaktus; pilndupleksai darbībai attiecīgi savienojiet atsevišķus draivera un uztvērēja pārus. Ievērojiet ieteikto izkārtojuma praksi attiecībā uz atsaistes kondensatoriem tuvu barošanas kontaktiem.
