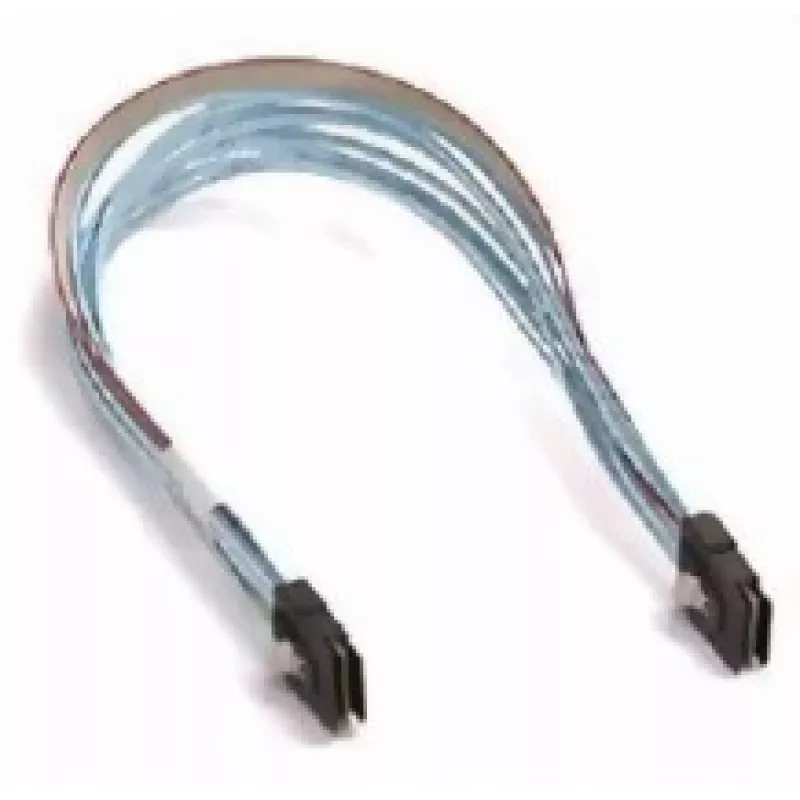

SAS kabelis Supermicro CBL-0421L 0,54 m SFF-8087 uz SFF-8087

Supermicro CBL-0421L ir iekšējais Serial Attached SCSI (SAS) kabelis ar SFF-8087 savienotājiem abos galos un garumu 0,54 m (aptuveni 1,8 pēdas). Izstrādāts lietošanai statņu serveros, datu glabāšanas masīvos un serveru korpusos, šis īsais daudzjoslu SAS savienojums nodrošina tiešus savienojumus starp SAS aizmugures platēm, RAID kontrolleriem un resursdatora adapteriem. Kabelis atbalsta daudzjoslu SAS līnijas, izmantojot 36 kontaktu SFF-8087 mini daudzjoslu savienotājus, un ir paredzēts kompaktiem iekšējiem izvietojumiem, kur nepieciešams uzticams, vietu taupošs SAS savienojums.

Priekšrocības

Kabelis nodrošina kompaktu, standartizētu SFF-8087 saskarni daudzjoslu SAS savienojumiem, samazinot signāla zudumus ar īsu iekšējo maršrutu un saglabājot saderību ar serveru un datu glabāšanas komponentiem, kas pieņem 36 kontaktu mini daudzjoslu savienotājus. Tā īsais garums vienkāršo kabeļu pārvaldību blīvos korpusos un samazina lieko kabeļu daudzumu, kas var traucēt gaisa plūsmu. Izstrādāts, lai atbilstu tipiskām serveru starpsavienojumu prasībām, kabelis palīdz saglabāt datu ceļa integritāti starp kontrolleriem un aizmugures platēm.

Piemērots

• SAS RAID kontrolleru savienošanai ar iekšējām SAS aizmugures platēm statņu serveros
• Resursdatora adapteru savienošanai ar datu glabāšanas disku korpusiem un JBOD moduļiem
• Īsiem iekšējiem starpsavienojumiem asmens vai statņu montāžas serveru korpusos
• Nolietotu iekšējo SAS savienojumu uzlabošanai vai nomaiņai datu glabāšanas masīvos

Galvenās specifikācijas

• Savienotāja tips: SFF-8087 (36 kontaktu mini daudzjoslu) abos galos
• Garums: 0,54 m (aptuveni 1,8 pēdas)
• Kabeļa lietošana: Iekšējā SAS daudzjoslu datu pārraide
• Saderība: Izstrādāts serveru un datu glabāšanas aparatūrai, kas pieņem SFF-8087 iekšējās SAS saskarnes
• Lietošanas vide: Statņu serveri, datu glabāšanas masīvi, disku korpusi un JBOD sistēmas

Kā lietot

Izslēdziet serveri vai datu glabāšanas sistēmu un ievērojiet elektrostatiskās izlādes (ESD) piesardzības pasākumus pirms uzstādīšanas. Izvadiet Supermicro CBL-0421L korpusa iekšpusē, lai netraucētu ventilatorus vai gaisa plūsmas ceļus. Salāgojiet katru SFF-8087 savienotāju ar atbilstošo 36 kontaktu iekšējo SAS pieslēgvietu kontrollerī vai aizmugures platē un viegli piespiediet, līdz savienotājs nofiksējas. Pārbaudiet drošu fiksāciju un pārliecinieties, ka kabelis nav savīts vai salocīts. Pēc uzstādīšanas ieslēdziet sistēmu un apstipriniet ierīces noteikšanu kontrollera vai datu glabāšanas pārvaldības saskarnē.

Ieteikumi

Izmantojiet šo īso SFF-8087 kabeli iekšējiem savienojumiem, kur nepieciešams minimāls kabeļa garums, lai saglabātu signāla integritāti un kārtīgu kabeļu izvietojumu. Izvairieties no asiem līkumiem un pārmērīga sasprieguma; ievērojiet ESD piesardzības pasākumus apstrādes laikā. Sistēmām, kurām nepieciešami ārēji savienojumi vai citi savienotāju tipi, izvēlieties atbilstošu kabeli vai adapteri, kas atbilst sistēmas saskarnei.
