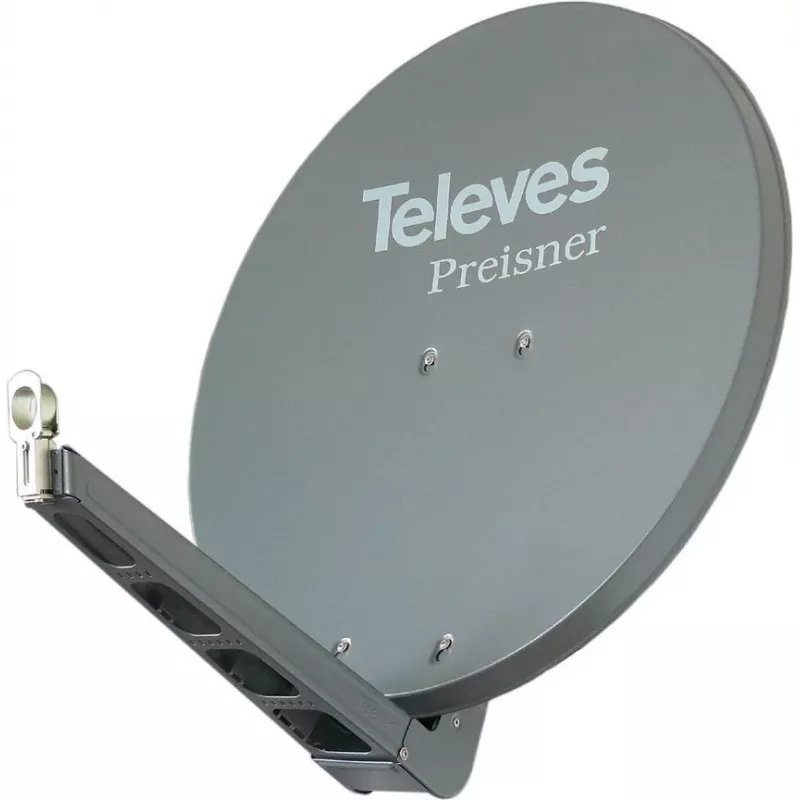

Satelīta antena Televes S75QSD-G

Televes S75QSD-G satelīta antena ir parabolisks āra reflektors, kas paredzēts uzticamai uztveršanai 10,7–12,75 GHz satelītu diapazonā. Izgatavota no alumīnija ar grafīta apdari, antena nodrošina augstu pastiprinājumu – 38,5 dBi, vienlaikus saglabājot kompaktu, laikapstākļiem izturīgu formu un kopējo masu 8,5 kg. Tās dizains ir vērsts uz stabilu signāla uztveršanu viena šķīvja vai sadales instalācijās, kur nepieciešama spēcīga, fokusēta uztveršana.

Priekšrocības

Antena piedāvā augstu pastiprinājuma līmeni, kas uzlabo signāla-trokšņa attiecību attāliem vai vājiem satelītiem. Alumīnija konstrukcija nodrošina mehānisko izturību un noturību pret koroziju, kas piemērota ilgstošai āra ekspozīcijai. Grafīta pārklājums samazina vizuālo atstarošanos un integrējas ar ierastajām jumta un masta instalācijām. Ierīces svars un strukturālais dizains ļauj droši stiprināt ar standarta kronšteiniem, vienlaikus izturot deformāciju mērena vēja un nokrišņu ietekmē.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Dzīvojamo māju jumta vai fasādes satelītu uztveršana
• Mazas komerciālas instalācijas, kurām nepieciešami viena šķīvja satelīta signāli
• Signālu sadales sistēmas, kas baro multiswitch ierīces vai galvas stacijas
• Esošu parabolisko satelīta šķīvju nomaiņa vai uzlabošana

Galvenās specifikācijas

• Darba frekvences diapazons: 10,7–12,75 GHz
• Pastiprinājums: 38,5 dBi
• Materiāls: Alumīnija reflektors un atbalsta konstrukcija
• Apdare/krāsa: Grafīts
• Neto svars: 8,5 kg
• Formas faktors: Parabolisks šķīvis āra stiprināšanai

Kā lietot

Uzstādiet antenu uz piemērota masta vai sienas kronšteina, ievērojot vietējos stiprināšanas standartus, nodrošinot drošu mehānisko savienojumu un pareizu pacēluma leņķi paredzētajam satelīta lokam. Pievienojiet zemu zudumu koaksiālo kabeli attiecīgajai padeves vai LNB montāžai un novadiet kabeli uz uztvērējiem vai sadales iekārtām. Veiciet leņķisko izlīdzināšanu, izmantojot satelīta meklētāju vai uztvērēja signāla mērītāju, lai maksimāli palielinātu signāla kvalitāti; var būt nepieciešamas smalkas azimuta un pacēluma korekcijas. Pēc izlīdzināšanas pievelciet visus stiprinājumus un hermetizējiet kabeļu savienojumus un šuves.

Ieteikumi

Izvēlieties uzstādīšanas vietu ar netraucētu redzamību uz satelītu, bez kokiem, ēkām un citiem šķēršļiem. Izmantojiet laikapstākļiem izturīgus savienotājus un hermētiķi āra kabeļu savienojumos, kā arī izvēlieties koaksiālo kabeli un LNB komponentus, kas ir saderīgi ar antenas darba joslu. Pastāvīgām instalācijām stipra vēja zonās apsveriet papildu masta pastiprināšanu un periodisku stiprinājumu aparatūras pārbaudi.
