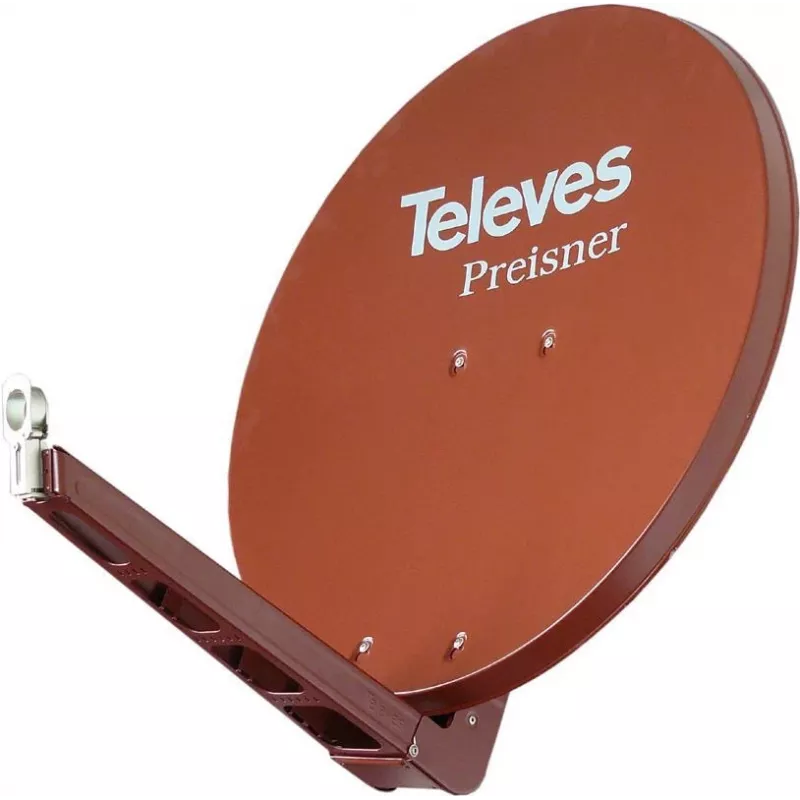

Satelīta antena Televes S75QSD-Z

Televes S75QSD-Z satelīta antena ir 75 cm reflektors, kas paredzēts signālu uztveršanai 10,7–12,75 GHz satelītu joslā. Izgatavota no viegla alumīnija ar zemu 1,5 mm dziļuma profilu, antena apvieno augstu pastiprinājumu 38,5 dBi ar kompaktu formu. Tās sarkanā apdare piešķir atšķirīgu izskatu, savukārt stingrā metāla konstrukcija nodrošina stabilu izlīdzināšanu un uzticamu uztveršanu normālos āra apstākļos.

Priekšrocības

Antena nodrošina augstu jutību standarta Ku joslas frekvencēs (10,7–12,75 GHz), ļaujot uzlabot satelītu televīzijas un datu pakalpojumu uztveršanu. Ar 75 cm diametru un 38,5 dBi pastiprinājumu tā līdzsvaro signāla veiktspēju un pārvaldāmu izmēru lielākajai daļai dzīvojamo un mazo komerciālo instalāciju. Alumīnija konstrukcija padara ierīci vieglu, atvieglojot apstrādi un uzstādīšanu, vienlaikus nodrošinot izturību pret koroziju. Zemais profila dziļums vienkāršo montāžu tuvu sienām vai zem dzegām un samazina vēja slodzi salīdzinājumā ar dziļākiem šķīvjiem.

Piemērots

• Ku joslas satelīttelevīzijas kanālu un transponderu uztveršanai
• Maza mēroga satelītu datu posmiem un VSAT lietojumiem, kam nepieciešamas augsta pastiprinājuma antenas
• Dzīvojamo ēku jumta vai sienas stiprinājuma satelītu instalācijām
• Instalācijām, kur priekšroka tiek dota kompaktam, zema profila reflektoram

Galvenās specifikācijas

• Frekvenču diapazons: 10,7–12,75 GHz
• Diametrs: 75 cm
• Pastiprinājums: 38,5 dBi
• Materiāls: alumīnija reflektors
• Dziļums/profila biezums: 1,5 mm (zems profils)
• Apdare: sarkana

Lietošana

Uzstādiet Televes S75QSD-Z uz piemērota masta vai sienas kronšteina, kas nodrošina stabilu balstu un ļauj regulēt azimutu un pacēlumu. Pavērsiet reflektoru pret mērķa satelītu, izmantojot satelīta meklētāju vai izlīdzināšanas lietotni, pēc tam precīzi noregulējiet pozīciju, vienlaikus uzraugot signāla stiprumu un kvalitāti. Savienojiet barošanas taures un LNB, izmantojot atbilstošu koaksiālo kabeli, un noblīvējiet savienojumus pret laikapstākļiem. Pārliecinieties, ka montāžas aparatūra ir pievilkta un nostiprināta, lai saglabātu izlīdzināšanu vēja vai laikapstākļu izmaiņu laikā.

Ieteikumi

Optimālai uztveršanai nodrošiniet brīvu redzamības līniju uz satelītu un novietojiet antenu tālāk no lieliem šķēršļiem. Izmantojiet atbilstoši novērtētu āra koaksiālo kabeli un pārsprieguma aizsardzību, ja pastāv zibens iedarbības iespēja. Periodiski pārbaudiet montāžas punktus un barošanas mezglu, vai nav korozijas vai atslābuma, un atkārtoti izlīdziniet, ja signāla kvalitāte pasliktinās.
