Satelīta antena Kathrein CAS 80ro Red

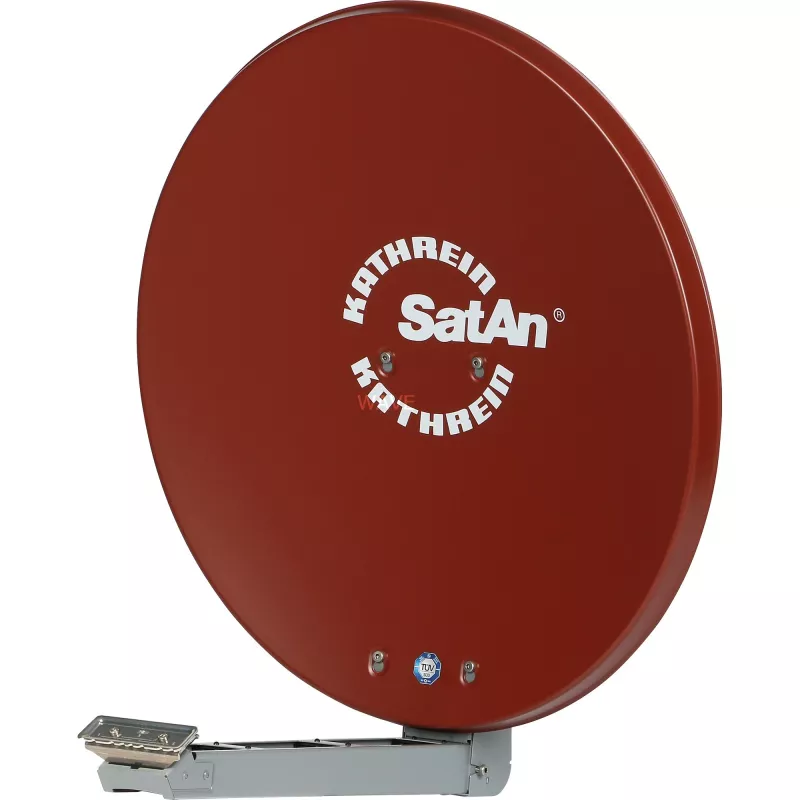

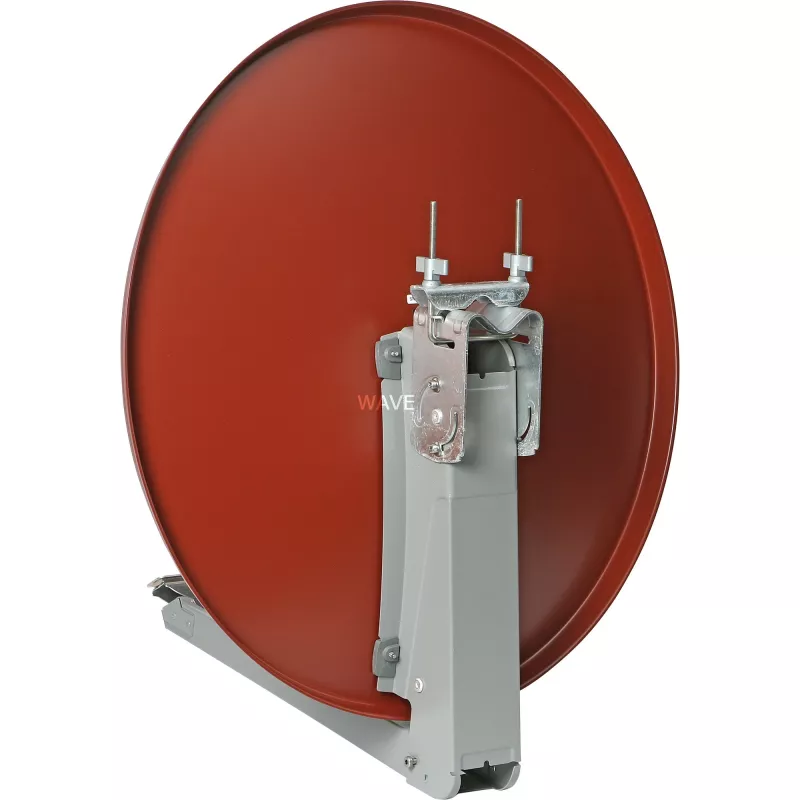

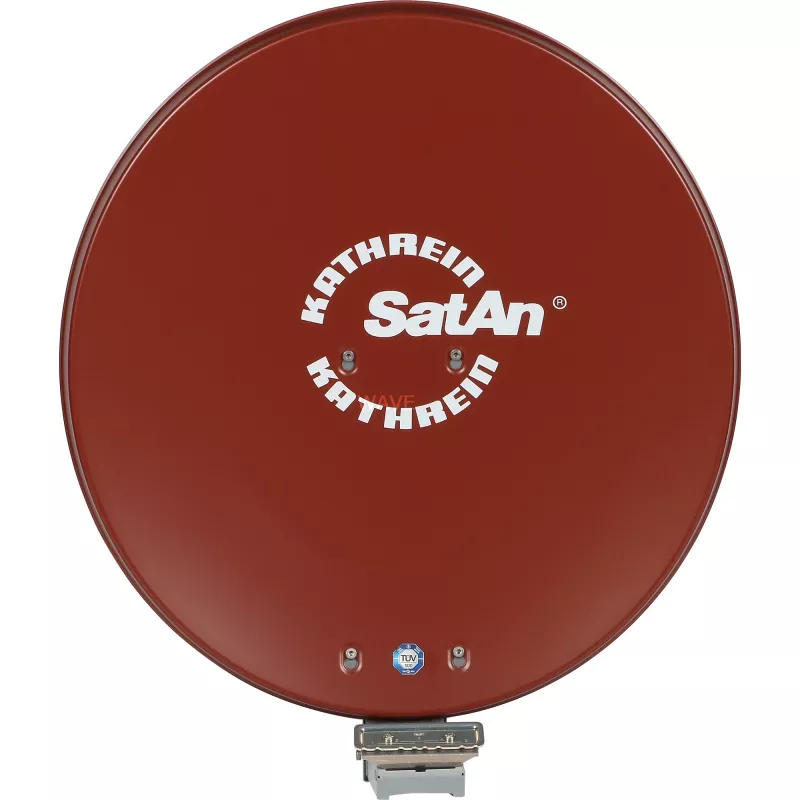

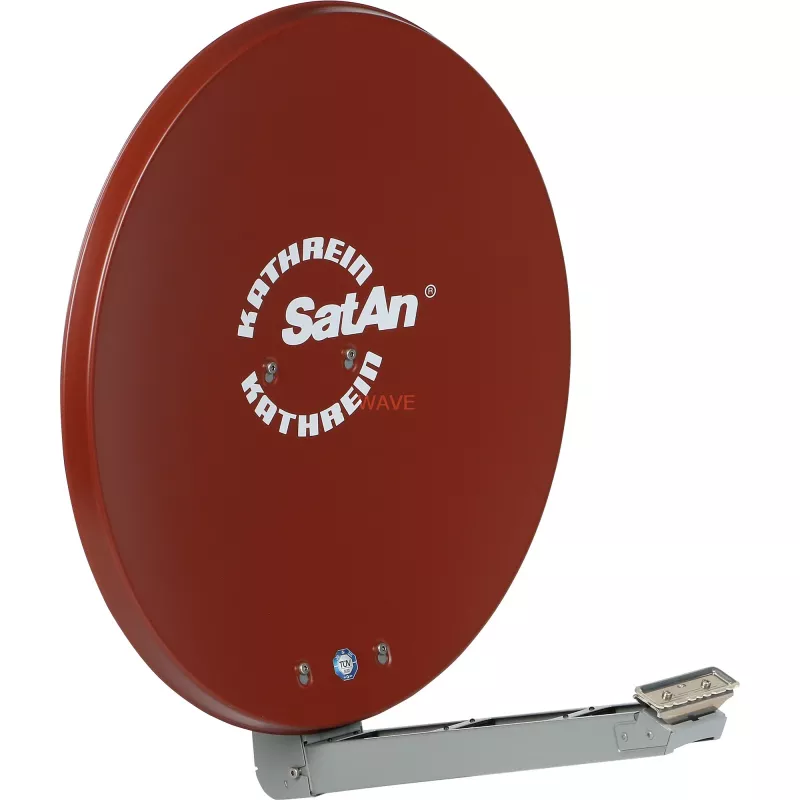

Kathrein CAS 80ro satelītantena ir kompakta 80 cm reflektora antena, kas paredzēta uzticamai uztveršanai frekvenču diapazonā no 10,70 līdz 12,75 GHz. Antenai ir 75 cm efektīvais diametrs, pulverkrāsojuma alumīnija reflektors un izturīga atbalsta konstrukcija, un tā tiek piegādāta iepriekš samontēta ātrai uzstādīšanai. Tā ir pieejama sarkanbrūnā krāsā (sarkana), kā parādīts attēlā, un tai ir TÜV dizaina apstiprinājums.

Priekšrocības

Antena apvieno pulverkrāsojuma alumīnija reflektoru ar cinkotu, plastmasu pārklātu padevi un masts balstu un korozijizturīgiem savienotājiem ilgstošai izturībai. Vītņots skava no karstās cinkošanas tērauda un kabeļu turētājs līdz astoņiem koaksiālajiem kabeļiem vienkāršo kabeļošanu un montāžu. Reflektors izmanto nobīdītās padeves konstrukciju, lai nodrošinātu optimālu elektrisko veiktspēju kompaktā mehāniskā izmērā, un iekārta tiek piegādāta lielākoties iepriekš samontēta, lai samazinātu uzstādīšanas laiku.

Piemērota

• Mājas satelīta uztveršanai (vienas dzīvesvietas instalācijas)
• Vairāku padevju iestatījumiem, lai uztvertu divus satelītus, kas novietoti 3°–6° attālumā viens no otra (ar papildu daudzpadevju plāksni, ja nepieciešams)
• Uzstādīšanai uz mastiem vai stabiem, izmantojot standartizētus sešstūra veidgabalus

Galvenās specifikācijas

• Frekvenču diapazons: 10,70–12,75 GHz
• Efektīvais reflektora diametrs: 75 cm
• Kopējais platums: 750 mm; maks. augstums: 884 mm
• Svars (iepakojumā): 8 kg; norādītais izstrādājuma svars: 6,7 kg
• Materiāli: pulverkrāsojuma alumīnija reflektors; cinkota lokšņu tērauda padeves balsts ar plastmasas pārklājumu; nerūsējošā tērauda un cinka liešanas savienotāji
• Kabeļu ietilpība: turētājs līdz 8 koaksiālajiem kabeļiem
• Krāsa: sarkanbrūna (sarkana)
• Apstiprinājumi: TÜV dizaina apstiprināts

Kā lietot

Uzstādiet iepriekš samontēto antenu uz piemērota masts vai staba, izmantojot vītņoto skavu un standartizētos sešstūra veidgabalus. Piestipriniet padeves sistēmu(-as) pie balsta sviras, izmantojot komplektā esošos cinka liešanas spārnuzgriežņus un atslēgas cauruma stiprinājuma sistēmu uz reflektora. Ievietojiet koaksiālos kabeļus kabeļu turētājā un pievienojiet tos LNB(-iem). Noregulējiet antenu uz vēlamo(-ajiem) satelītu(-iem), izmantojot pacēluma skalu, kas atrodas abās balsta sviras pusēs, un precīzi noregulējiet azimutu un pacēlumu, lai iegūtu labāko signāla kvalitāti.

Ieteikumi

Lai uztvertu signālus no diviem satelītiem, kas atrodas 3°–4° (piemēram, ASTRA 19,2° un 23,5°) vai aptuveni 6° (piem., ASTRA un HOTBIRD) attālumā, uzstādiet divas universālas padeves sistēmas tieši uz izlices; citām satelītu kombinācijām izmantojiet ZAS 90 daudzpadevju adaptera plāksni. Pārliecinieties, ka visi savienotāji ir pievilkti un aizsargāti pret laikapstākļiem un ka masts ir droši nostiprināts pirms galīgās izlīdzināšanas.
