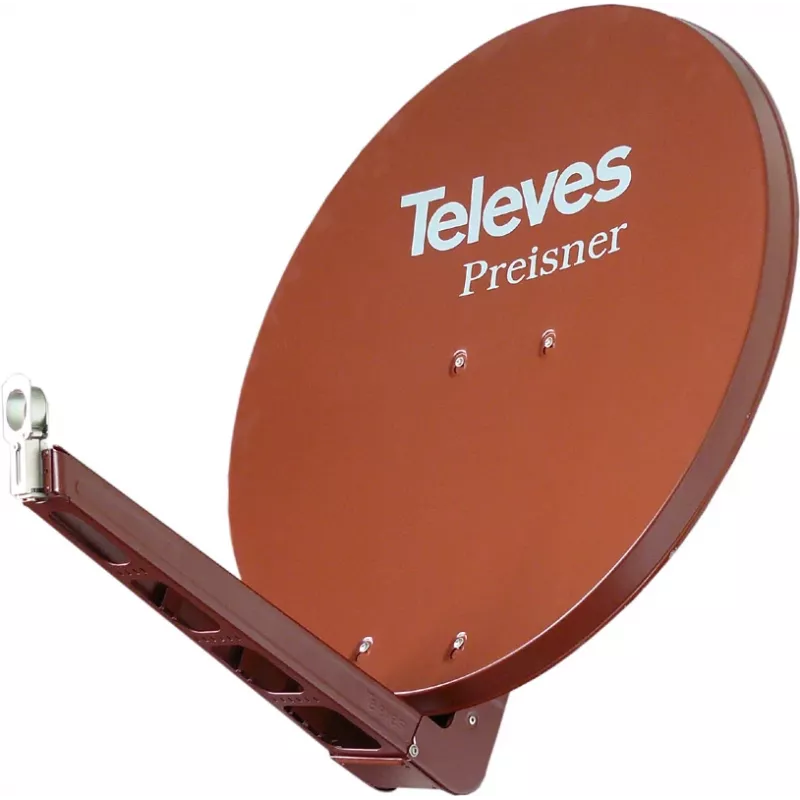

Satelīta antena Televes S85QSD-Z

Televes S85QSD-Z satelīta antena ir augsta pastiprinājuma reflektors, kas paredzēts uztveršanai 10,7–12,75 GHz joslā. Izgatavota no izturīga alumīnija un ar sarkanu apdari, antena nodrošina fokusētu signāla uztveršanu ar nominālo pastiprinājumu 39,5 dBi. Ar kopējiem izmēriem 850 mm platumā un 950 mm augstumā un neto svaru 9,3 kg antena ir paredzēta stacionārai āra uzstādīšanai vietās, kur nepieciešama stabila satelīta uztveršana.

Priekšrocības

Alumīnija reflektors un rāmis nodrošina mehānisku izturību un izturību pret laikapstākļiem, vienlaikus saglabājot konstrukciju samērā vieglu tās izmēram. 39,5 dBi pastiprinājums nodrošina spēcīgus signāla līmeņus un uzlabotu savienojuma drošības rezervi tipiskos Ku joslas satelīta uztveršanas scenārijos. Fiziskie izmēri un dizains ļauj precīzi fokusēt staru un nodrošina saderību ar standarta montāžas piederumiem uzstādīšanai uz jumta, masta vai sienas.

Piemērots

• Stacionārai mājas vai nelielai komerciālai satelīta uztveršanai Ku frekvenču diapazonā
• Uzstādīšanai uz jumtiem, mastiem vai ārsienām tiešās mājas (DTH) pakalpojumiem
• Izmantošanai, kur nepieciešams lielāks pastiprinājums, lai kompensētu attālumu vai mazāku transpondera jaudu

Galvenās specifikācijas

• Frekvenču diapazons: 10,7–12,75 GHz (Ku josla)
• Pastiprinājums: 39,5 dBi
• Materiāls: alumīnija reflektors un atbalsta konstrukcija
• Izmēri: aptuveni 850 mm platums × 950 mm augstums
• Svars: aptuveni 9,3 kg
• Apdare: krāsains/sarkans pārklājums korozijas aizsardzībai

Lietošana

Uzstādiet antenu uz stabila masta, jumta kronšteina vai sienas balsta, izmantojot saderīgus montāžas piederumus. Mehāniski vērsiet šķīvi pret mērķa satelītu, izmantojot azimuta un elevācijas meklētāju, pēc tam precīzi noregulējiet novietojumu, uzraugot signāla stiprumu un kvalitāti uztvērējā vai spektra mērītājā. Nodrošiniet, lai visi RF savienojumi izmantotu atbilstošu koaksiālo kabeli un laikapstākļiem izturīgus F tipa savienotājus vai adapteri pēc nepieciešamības. Stingri pievelciet visas skrūves un zemējuma savienojumus, ievērojot vietējos uzstādīšanas un zibensaizsardzības standartus.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, izvēlieties montāžas vietu ar tiešu redzamību uz satelītu un minimāliem šķēršļiem. Periodiski pārbaudiet reflektoru un stiprinājumus attiecībā uz koroziju vai atslābšanu un uzturiet pareizu zemējumu. Izmantojiet piemērotu zemas zudumu koaksiālo kabeli un kvalitatīvus savienotājus, lai saglabātu signāla integritāti starp antenu un uztvērēju.
