Satelītantena Kathrein CAS 80ws

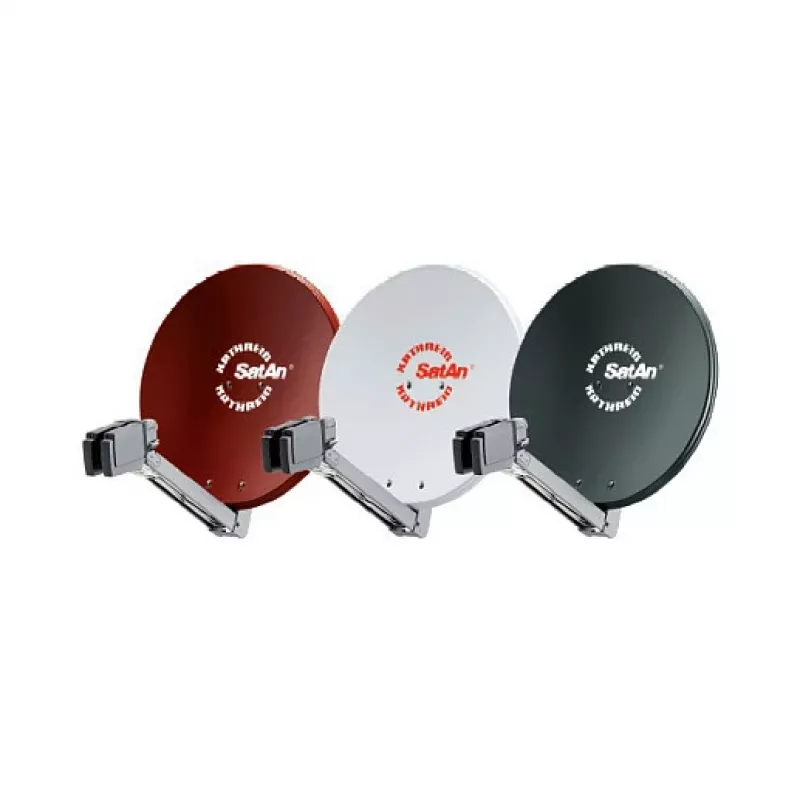

Kathrein CAS 80ws ir kompakta satelītantena ar 75 cm diametru un frekvenču diapazonu no 10,70 līdz 12,75 GHz. Atstarotājs ir izgatavots no pulverkrāsota alumīnija, bet starotājsistēma un masta balsti ir izgatavoti no cinkota lokšņu tērauda ar plastmasas pārklājumu. Visi savienotāji ir izturīgi pret koroziju, un antena ietver kabeļu turētāju līdz astoņiem koaksiālajiem kabeļiem. Tā ir pieejama grafītpelēkā, baltā vai sarkanbrūnā krāsā, un tai ir TÜV konstrukcijas apstiprinājums.

Priekšrocības

CAS 80ws tiek piegādāta pilnībā iepriekš samontēta ātrai uzstādīšanai, un tai ir atstarotāja fiksācijas sistēma ar atslēgas caurumu, spiedlējumi cinka lējuma spārnuzgriežņi ar standartizētu sešstūra izmēru un pacēluma skala abās pusēs. Tās ofseta starotāja konstrukcija nodrošina labus elektriskos parametrus kompaktos mehāniskajos izmēros, savukārt karsti cinkota tērauda vītņskavas un nerūsējošā tērauda savienotāji garantē ilgstošu izturību pret koroziju. Salokāmā funkcija samazina atbalsta sviras izmērus un atvieglo transportēšanu.

Piemērota lietošanai

Galvenās specifikācijas

Kā lietot

Uzstādiet iepriekš samontēto CAS 80ws uz piemērota masta vai sienas kronšteina, izmantojot vītņskavu. Izmantojiet atstarotāja fiksācijas sistēmu ar atslēgas caurumu un cinka lējuma spārnuzgriežņus, lai nostiprinātu šķīvi; regulējiet azimutu un pacēlumu, izmantojot standartizētos sešstūra stiprinājumus un pacēluma skalas abās pusēs. Pievienojiet līdz astoņiem koaksiālajiem kabeļiem integrētajā kabeļu turētājā un novadiet tos gar mastu, izmantojot plastmasas pārklājuma balstus. Vairāku satelītu uztveršanai, kas atrodas 3°–4° vai 6° attālumā, uz izlices uzstādiet divas universālās starotājsistēmas; citām satelītu kombinācijām pēc vajadzības izmantojiet ZAS 90 vairāku starotāju adaptera plāksni.

Ieteikumi

Uzstādiet antenu uz stabila masta vai sienas ar netraucētu skatu uz dienvidu debesīm (Eiropā) un pārbaudiet izlīdzinājumu ar satelītu meklētāju. Izmantojiet korozijizturīgus montāžas piederumus, ja uzstādāt krasta tuvumā, un ievērojiet vietējos drošības un uzstādīšanas noteikumus. Ja uztverat satelītus ar neparastu atstatumu, pirms otrā starotāja montāžas pārbaudiet, vai nav nepieciešama ZAS 90 adaptera plāksne.
