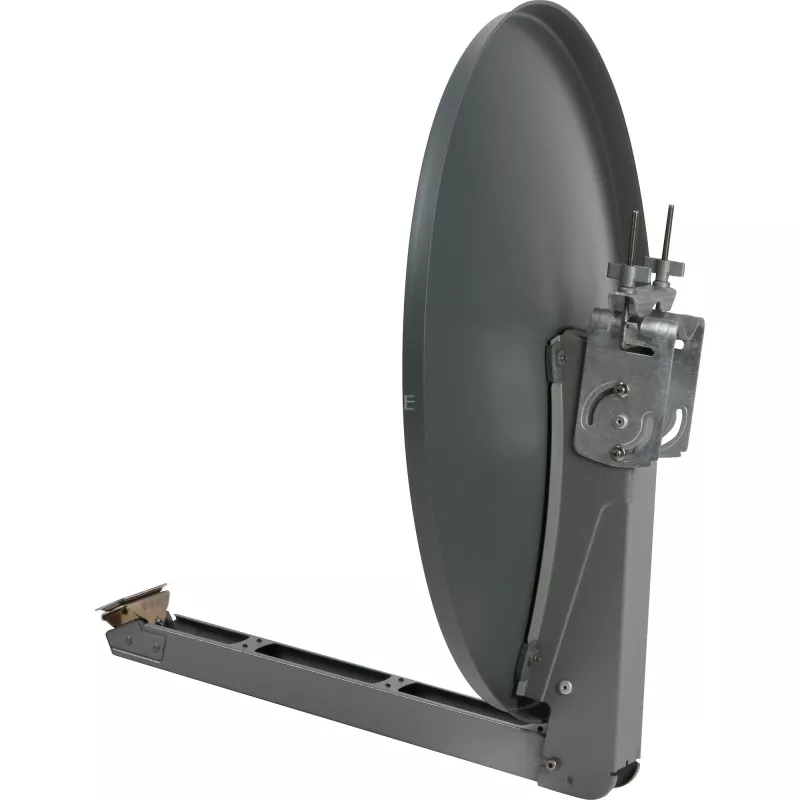

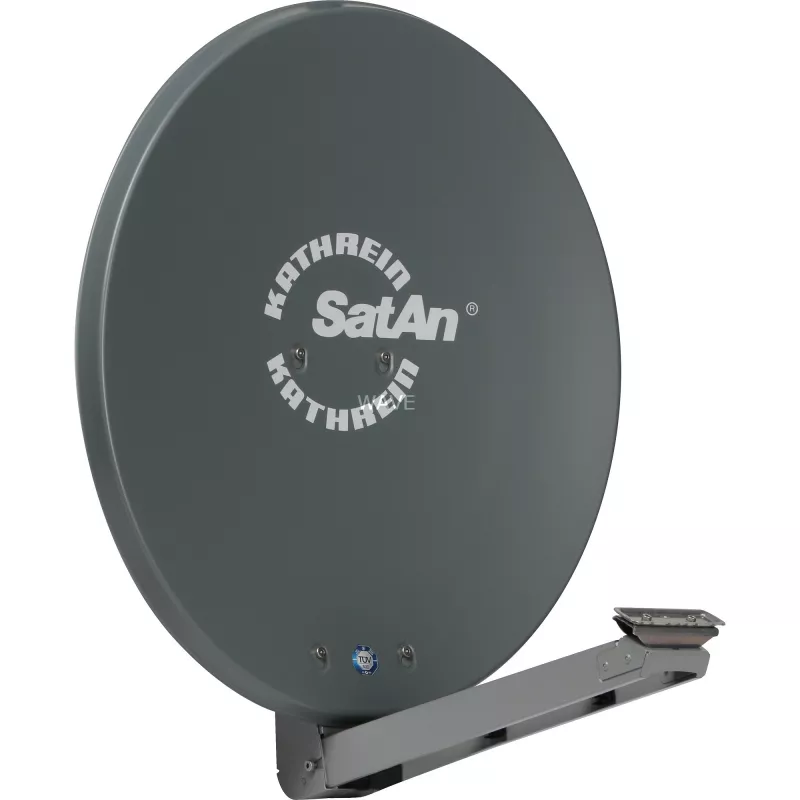

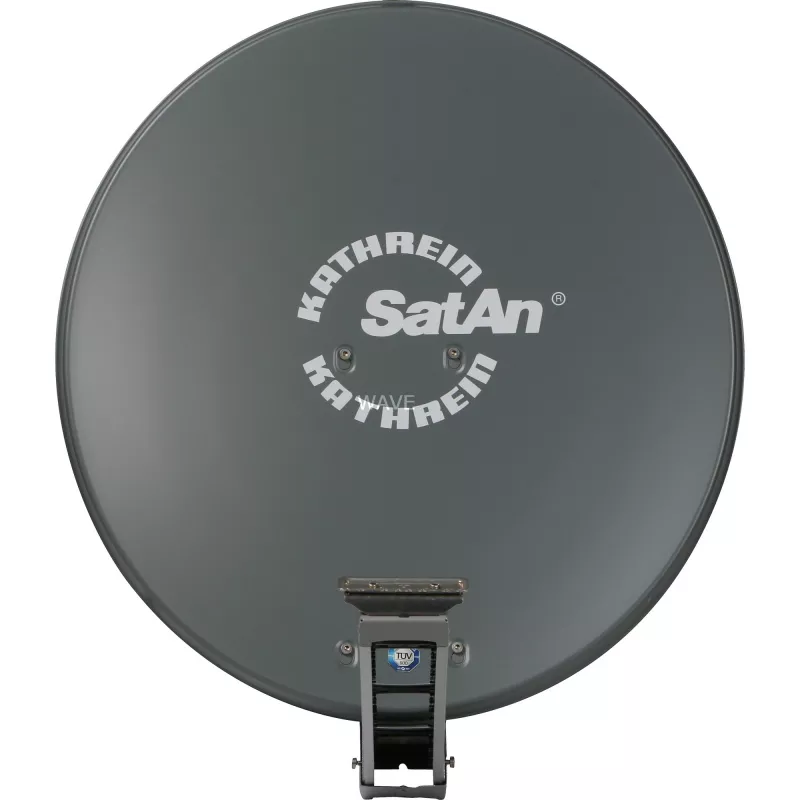

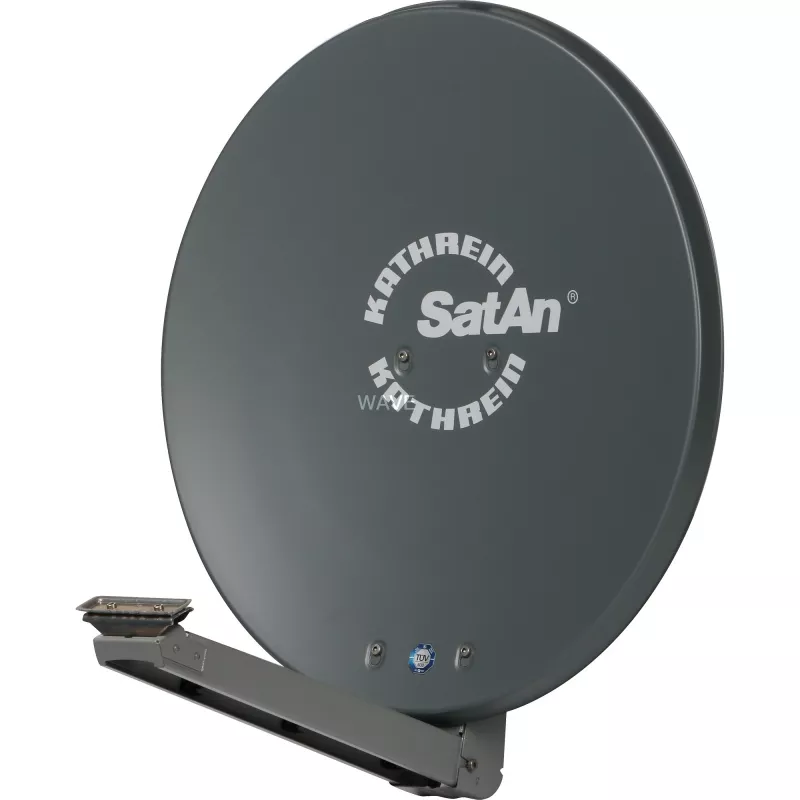

Satelītantena Kathrein CAS 80gr

Kathrein CAS 80gr satelītantena ir kompakts 75 cm reflektors, kas paredzēts uztveršanai 10,70–12,75 GHz joslā. Komplektā ietilpst ar alumīnija pulverkrāsu pārklāts reflektors, cinkots un ar plastmasu pārklāts barošanas sistēmas balsts un masta balsts. Visi savienotāji ir izgatavoti no korozijizturīga nerūsējošā tērauda vai cinka spiedliešanas. Antena ir pieejama grafītpelēkā, baltā vai sarkanbrūnā krāsā, un tās dizains ir apstiprināts TÜV.

Priekšrocības

Dizains nodrošina optimālu elektrisko veiktspēju ar minimāliem mehāniskiem izmēriem, izmantojot ofseta barošanas izkārtojumu. Uzstādīšanas darbu samazina pilnībā iepriekš samontēta iekārta, reflektora atslēgas caurumu stiprinājuma sistēma, cinka spiedliešanas spārnu uzgriežņi ar standartizētu sešstūra izmēru, pacēluma skala abās pusēs un salokāma funkcija, kas samazina balsta sviras izmērus. Komplektā ietilpst karsti cinkota tērauda vītņota skava un kabeļu turētājs līdz astoņiem koaksiālajiem kabeļiem.

Piemērots

• DVB-S/DVB-S2 satelīta signālu uztveršanai 10,70–12,75 GHz diapazonā
• Vienas antenas uztveršanai, ja ir ierobežota vieta vai priekšroka tiek dota kompaktam reflektoram
• Instalācijām, kurām nepieciešama korozijizturīga aparatūra un iepriekš samontētas sastāvdaļas
• Vairāku barošanas sistēmu iestatījumiem: var uzstādīt divas universālas barošanas sistēmas, lai uztvertu satelītus, kas atrodas 3°–4° (piem., ASTRA 19,2°/23,5°) vai 6° (piem., ASTRA/HOTBIRD) attālumā, bez papildu komponentiem

Galvenās specifikācijas

• Frekvenču diapazons: 10,70–12,75 GHz
• Reflektora diametrs: 75 cm
• Svars (aptuveni): 6,7 kg
• Krāsa: Grafīts (pieejama arī baltā vai sarkanbrūnā krāsā)
• Materiāls: Alumīnija reflektors (ar pulverkrāsu); barošanas balsts no cinkota lokšņu tērauda ar plastmasas pārklājumu
• Kabeļu turētāja ietilpība: līdz 8 koaksiālajiem kabeļiem
• Apstiprinājums: TÜV dizaina apstiprinājums

Lietošana

Piestipriniet masta balstu pie piemērota masta, izmantojot karsti cinkoto vītņoto skavu. Nostipriniet iepriekš samontēto reflektoru, izmantojot atslēgas caurumu stiprinājuma sistēmu, un nofiksējiet savienotājus ar komplektā iekļautajiem cinka spiedliešanas spārnu uzgriežņiem. Pievienojiet barošanas sistēmu barošanas balstam; kabeļu turētājs var uzņemt līdz astoņiem koaksiālajiem kabeļiem. Izmantojiet pacēluma skalas abās pusēs, lai iestatītu antenas pacēlumu, un veiciet azimuta regulēšanu, lai vērstu uz vēlamo satelītu. Pēc izlīdzināšanas pievelciet visus stiprinājumus.

Ieteikumi

Divu satelītu uztveršanai, ja satelīti atrodas citā attālumā nekā 3°–4° vai 6°, pievienojiet ZAS 90 vairāku barošanas sistēmu adaptera plāksni. Izmantojiet korozijizturīgu zemējumu un ievērojiet vietējos uzstādīšanas standartus. Periodiski pārbaudiet, vai savienotājiem un stiprinājumiem nav korozijas vai atslābuma.
