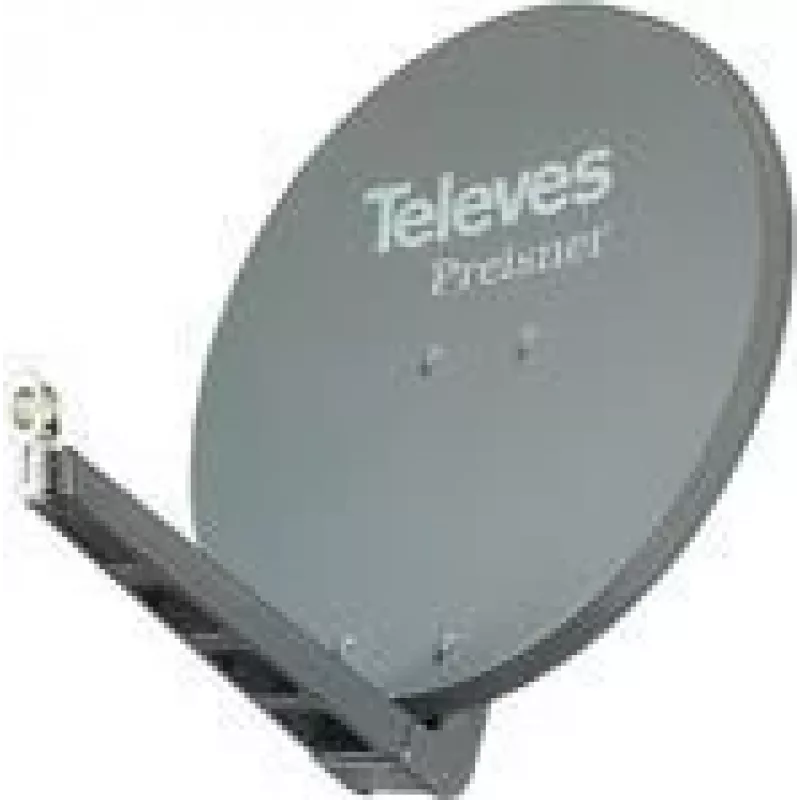

Satelīta antena Televes S85QSD-G

Televes S85QSD-G satelīta antena ir 85 cm paraboliskais reflektors, kas paredzēta uztveršanai 10,7–12,75 GHz joslā. Izgatavota no viegla alumīnija ar grafīta apdari, antena nodrošina norādīto pastiprinājumu 39,5 dBi un ir piemērota fiksētai satelīta uztveršanai, kur nepieciešama stabila, augstas jutības veiktspēja. Tās izmēri un materiāli līdzsvaro vēja pretestību ar vieglu montāžu, padarot to piemērotu mājsaimniecību un maza mēroga profesionālām instalācijām.

Priekšrocības

Antena nodrošina augstu pastiprinājumu norādītajā Ku joslas diapazonā, uzlabojot signāla stiprumu un savienojuma rezervi standarta satelīta retranslatoriem. Alumīnija konstrukcija nodrošina izturīgu, bet vieglu montāžu, kas iztur koroziju un vienkāršo apstrādi uzstādīšanas laikā. 85 cm diametrs piedāvā kompromisu starp kompaktu izmēru un uzlabotu uztveršanas jutību, savukārt grafīta apdare samazina redzamo atspīdumu un iekļaujas modernu fasāžu vidē. Reflektora ģeometrija un virsmas precizitāte ir optimizēta konsekventai veiktspējai 10,7–12,75 GHz frekvenču diapazonā.

Piemērots

• Mājas satelīta TV uztveršanai un multisviču sadalei
• Mazām komerciālām vai kopienas satelīta uztveršanas vietām
• Līdzīga izmēra reflektoru nomaiņai Ku joslas pakalpojumiem
• Instalācijām, kur nepieciešama kompakta, augsta pastiprinājuma antena

Galvenie tehniskie rādītāji

• Darba frekvenču diapazons: 10,7–12,75 GHz (Ku josla)
• Antenas diametrs: 85 cm
• Tipiskais pastiprinājums: 39,5 dBi
• Materiāls: viegla alumīnija konstrukcija
• Apdare/krāsa: grafīts
• Stiprinājums: standarta masts vai sienas kronšteins, saderīga konstrukcija

Lietošanas norādījumi

Uzstādiet reflektoru uz piemērota masta vai sienas kronšteina ar brīvu skata līniju uz mērķa satelīta orbitālo pozīciju. Samontējiet antenu saskaņā ar pievienotajām mehāniskajām instrukcijām, pārliecinoties, ka stiprinājumi ir pievilkti un reflektora virsma nav deformēta. Pievienojiet piemērotu LNB un izlīdziniet reflektoru, izmantojot signāla stipruma vai kvalitātes mērījumus no satelīta mērītāja vai uztvērēja. Nostipriniet visus koaksiālos savienojumus ar laikapstākļu aizsardzību un pārbaudiet uztveršanu paredzētajos retranslatoros pirms stiprinājuma galīgās nostiprināšanas.

Ieteikumi

Stabilai ilgtermiņa uztveršanai izvēlieties montāžas vietu ar minimāliem šķēršļiem un samazinātu vēja iedarbību. Izmantojiet LNB ar trokšņa skaitli un polarizācijas raksturlielumiem, kas atbilst jūsu pakalpojuma prasībām. Uzklājiet korozijizturīgu lenti vai blīvējumu uz kabeļu savienojumiem un periodiski pārbaudiet, lai nodrošinātu izlīdzināšanu un aparatūras integritāti.
