Satelīta multisvičs Televes 714403 5 ieejas 13 izejas

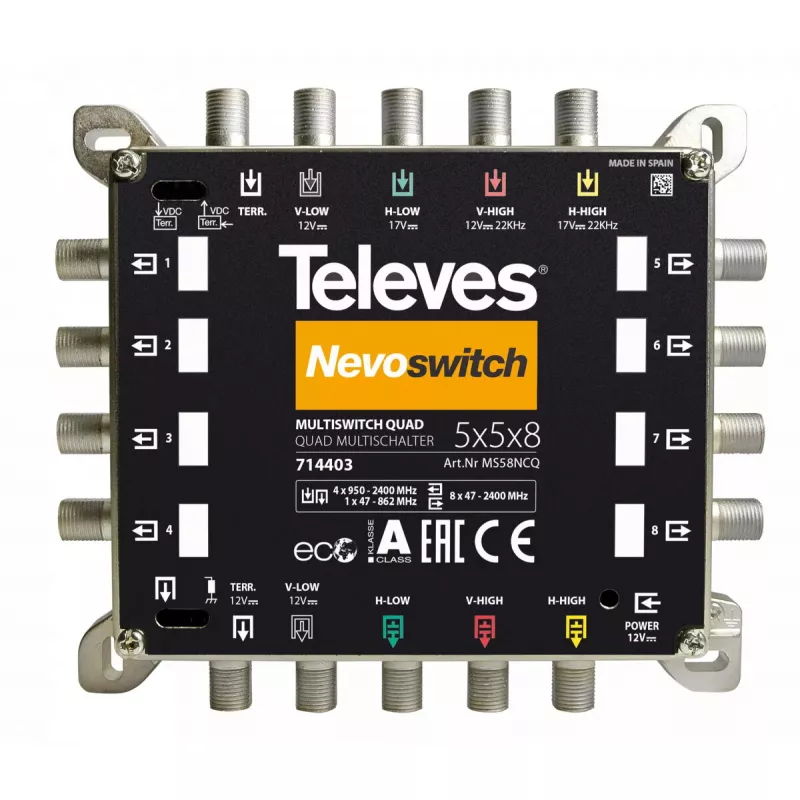

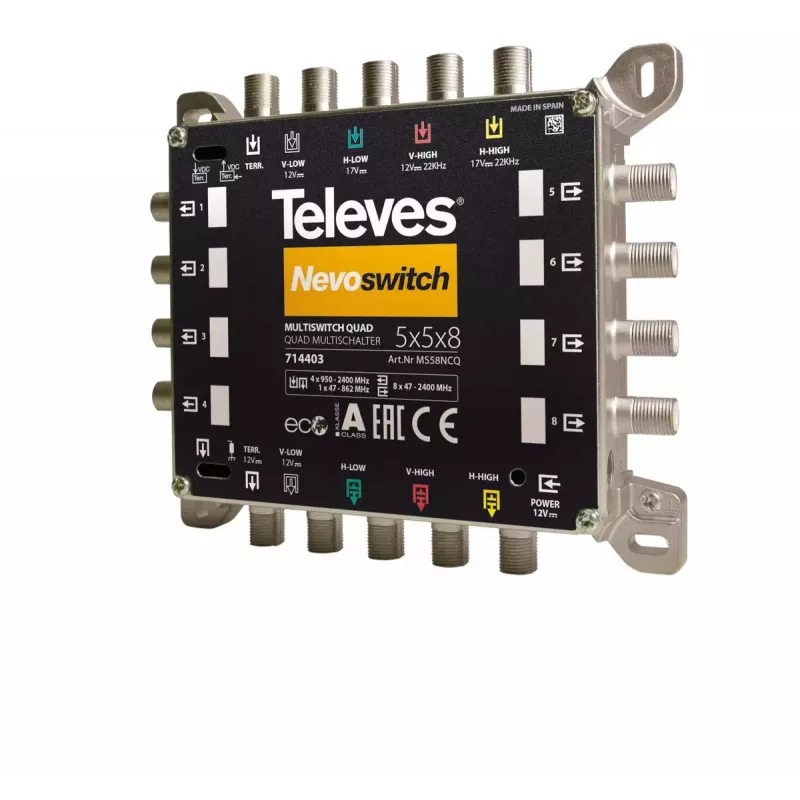

Televes 714403 multisvičs (modelis MS58NCQ) ir kaskadējams, ar QUAD saderīgs satelīta multisvičs ar 5 ieejām (viena virszemes ieeja un četras satelīta polaritātes) un 13 lietotāja izejām. Tas atbalsta frekvenču diapazonu 950–2400 MHz un ir piemērots satelīta un virszemes signālu izplatīšanai dzīvojamo un mazu komerciālo instalāciju vidē. Iekļauts 12 V barošanas bloks (ref. 9916).

Priekšrocības

Šis multisvičs ir kaskadējams un var darboties kā gala iekārta (zvaigznes topoloģija) vai tikt savienots kaskādē, izmantojot vienkāršu slēdzi. Tas ģenerē 22 kHz signālu, lai nodrošinātu saderību ar jebkuru LNB, ieskaitot QUAD LNB, un atbalsta attālinātu barošanu caur VL līniju. Ierīce nodrošina līdzstrāvas cirkulāciju no ieejām uz augšu, kā arī ietver aktīvu virszemes traktu un slēdzi, lai vai nu piegādātu strāvu virszemes priekšpastiprinātājiem, vai atļautu strāvas cirkulāciju. Kompaktie izmēri (137 × 29 × 121 mm) un zemais strāvas patēriņš (40 mA) vienkāršo uzstādīšanu dažādās konfigurācijās.

Piemērots

• Dzīvojamo ēku satelīta sadale uz vairākiem uztvērējiem
• Mazām komerciālām vai vairāku telpu instalācijām
• Konfigurācijām, kur nepieciešams multisviču kaskādes savienojums
• Sistēmām, kurās izmanto QUAD LNB vai citus 4 polaritāšu LNB

Galvenās specifikācijas

• Modelis: Televes 714403 (MS58NCQ)
• Ieejas: 5 (4 satelīta polaritātes + 1 virszemes)
• Izejas: 13 lietotāja izejas
• Frekvenču diapazons: 950–2400 MHz

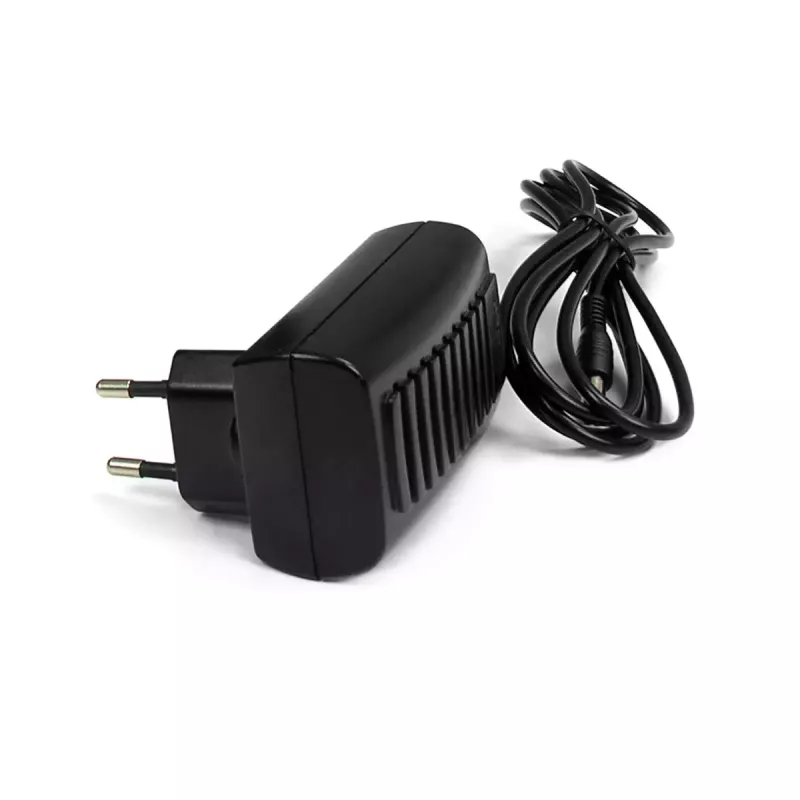

• Ieejas spriegums: 12 V (barošanas bloks ref. 9916 iekļauts)
• Sprieguma diapazons: 92–105 dBµV
• Strāvas patēriņš: 40 mA
• Izmēri: 137 × 29 × 121 mm
• EAN: 8424450172865

Kā lietot

Uzstādiet multisviču tuvu antenas sadales punktam un pievienojiet četras satelīta LNB izejas un virszemes antenu attiecīgajām ieejām. Pievienojiet iekļauto 12 V barošanas bloku ierīcei. Konfigurējiet ierīci kā gala iekārtu zvaigznes topoloģijā vai iestatiet vienkāršo slēdzi, lai iespējotu kaskādes darbību, pievienojot papildu multisvičus. Izmantojiet 22 kHz signāla un VL attālinātās barošanas iespējas atbilstoši pievienoto LNB un uztvērēju prasībām. Pārliecinieties, ka līdzstrāvas cirkulācijas iestatījumi atbilst instalācijas barošanas prasībām.

Ieteikumi

Novietojiet multisviču sausā, vēdināmā vietā un izmantojiet kvalitatīvus koaksiālos kabeļus un savienotājus. Pirms instalācijas pabeigšanas pārbaudiet LNB un uztvērēju saderību ar 22 kHz signālu un VL attālināto barošanu.
