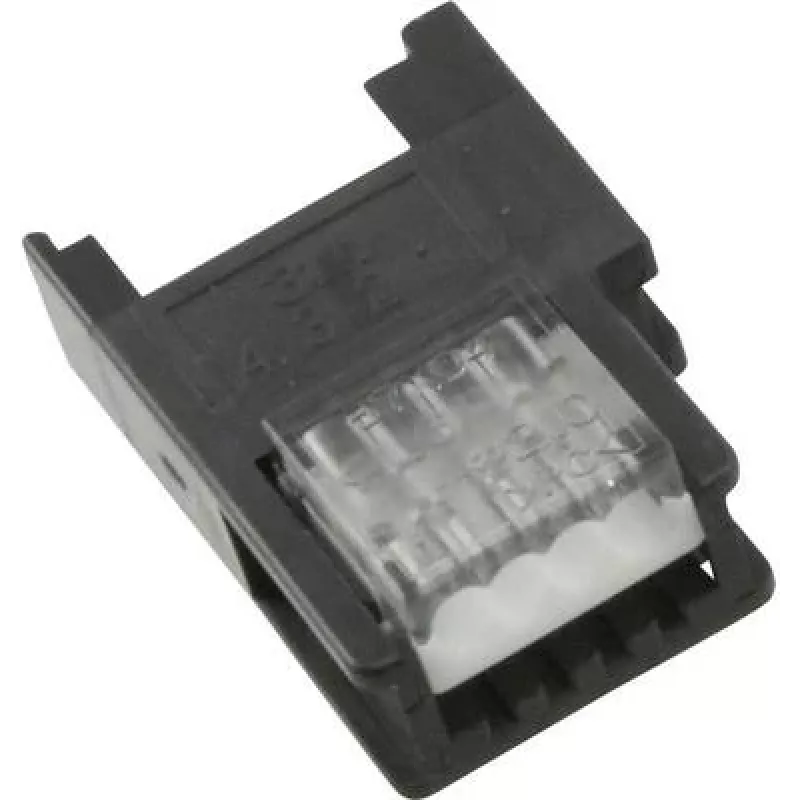

Savienotājs 3M 37304-2206-000 FL, elastīgs kabeļa savienotājs vadītājiem 0,33–0,52 mm²

3M 37304-2206-000 FL ir kompakts četru polu savienotājs elastīgiem vadītājiem ar šķērsgriezumu no 0,33 līdz 0,52 mm². Daļa ir paredzēta, lai nodrošinātu uzticamu elektrisko kontaktu un mehānisko noturību maza izmēra elastīgiem kabeļiem, ko izmanto vadības paneļos, apgaismojumā, signālu ķēdēs un remonta darbos. Tā kompaktais dizains vienkāršo vadu pievienošanu un palīdz uzturēt konsekventus savienojumus, vienlaikus samazinot uzstādīšanas laiku.

Priekšrocības

Savienotājs pieņem elastīgus vadītājus noteiktajā diapazonā un piedāvā drošu mehānisko noturību un uzticamu elektrisko kontaktu bez papildu instrumentiem. Tā četru polu konfigurācija atbalsta vairāku vadītāju savienojumus vienā kompaktā vienībā, un pelēkais Miniclamp korpuss nodrošina vieglu identificēšanu un saderību ar standarta paneļu un korpusu montāžas risinājumiem.

Piemērots

• Vadības paneļiem un spaiļu blokiem
• Apgaismojuma ķēdēm un aprīkojumam
• Signālu un zemas strāvas vadiem
• Maza izmēra elastīgu kabeļu remontam un apkopei

Galvenās specifikācijas

• Ražotājs: 3M
• MPN: 37304-2206-000 FL
• EAN: 2050000272745
• Vadītāja šķērsgriezums (elastīgs): 0,33–0,52 mm²
• Vadītāja šķērsgriezums (ciets): 0,3–0,56 mm²
• Polu skaits: 4
• Korpuss: Miniclamp, pelēks

Lietošanas veids

Noņemiet elastīgā vadītāja izolāciju līdz savienotāja ražotāja ieteiktajam garumam, ievietojiet vadītāju attiecīgajā polā, līdz tas pilnībā iegulstas, un pārliecinieties, ka ir sasniegta mehāniskā noturība atbilstoši savienotāja konstrukcijai (iespraužamais vai spailes mehānisms). Atkārtojiet katram vadītājam un pirms instalācijas pabeigšanas pārbaudiet nepārtrauktību un mehānisko stabilitāti.

Ieteikumi

Lietojiet noteiktajos vadītāju šķērsgriezuma diapazonos un ievērojiet piemērojamos elektroinstalācijas standartus un drošības praksi. Pārbaudiet saderību ar paneļa vai korpusa montāžu un pēc uzstādīšanas pārbaudiet savienojumus. Nepārsniedziet 3M noteiktās nominālās strāvas vai vides ierobežojumus šim savienotājam.
