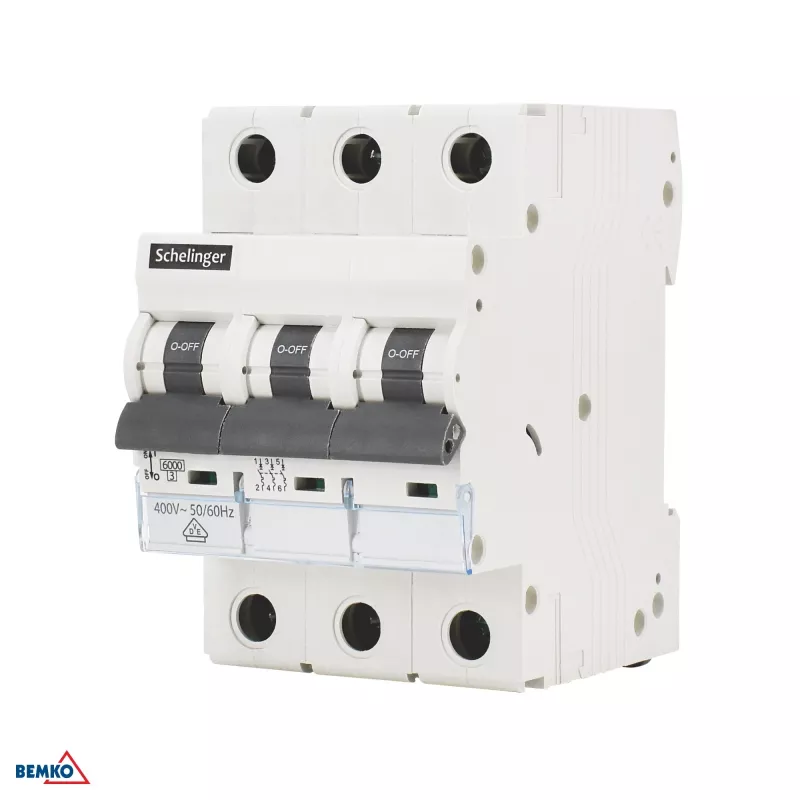

SCHELINGER A02-G8-3P-B20 Miniature Circuit Breaker 6kA 3-Pole B 20A VDE

SCHELINGER A02-G8-3P-B20 ir augstas kvalitātes minimālais slēdzis (MCB), kas paredzēts uzticamai pārstrāvas un īssavienojuma aizsardzībai elektroinstalācijās. Ar nominālo pārrāvuma spēju 6 kA un B tipa atslēgšanas raksturlīkni šis 3 polu MCB ir ideāli piemērots ķēžu aizsardzībai ar pretestības vai induktīvām slodzēm. Tas atbilst IEC/EN 60898-1 standartiem un ir VDE un CE sertificēts, nodrošinot drošību un veiktspēju.

Priekšrocības

Šis MCB piedāvā robustu aizsardzību ar kompaktu dizainu, kas piemērots montāžai uz DIN sliedes. Tā B tipa līkne nodrošina ātru atslēgšanu īssavienojumu gadījumā, vienlaikus pieļaujot normālas ieslēgšanas strāvas. Skrūvju spailes pieņem cietus vadītājus līdz 25 mm² un elastīgus līdz 16 mm², padarot uzstādīšanu vieglu. Ar elektrisko kalpošanas laiku 10 000 ciklu un mehānisko kalpošanas laiku 20 000 ciklu tas nodrošina ilgstošu uzticamību.

Piemērots

• Dzīvojamo un komerciālo elektropaneļu aizsardzībai
• Apgaismojuma, apkures un vispārējo jaudas ķēžu aizsardzībai
• Rūpnieciskām vadības sistēmām, kur nepieciešama 3 polu aizsardzība

Galvenās specifikācijas

• Produkta veids: Minimālais slēdzis (MCB)
• Polu skaits: 3 polu
• Nominālā strāva: 20 A
• Atslēgšanas raksturlīkne: B tips
• Nominālā pārrāvuma spēja: 6 kA
• Nominālais spriegums (AC): 230/400 V AC
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede
• Standartu atbilstība: IEC/EN 60898-1
• Sertifikācija: VDE, CE
• Aizsardzības pakāpe: IP20
• Elektriskais kalpošanas laiks: 10 000 ciklu
• Mehāniskais kalpošanas laiks: 20 000 ciklu
• Spaiļu ietilpība (ciets): Līdz 25 mm²
• Spaiļu ietilpība (elastīgs): Līdz 16 mm²
• Enerģijas ierobežošanas klase: 3
• Darba temperatūras diapazons: -25°C līdz +55°C
• Savienojuma veids: Skrūvju spailes
• Pārslodzes aizsardzība: Jā
• Īssavienojuma aizsardzība: Jā

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, MCB jāuzstāda kvalificētam elektriķim un nominālajai strāvai jāatbilst ķēdes prasībām. Lai saglabātu drošību, ieteicama regulāra pārbaude.
