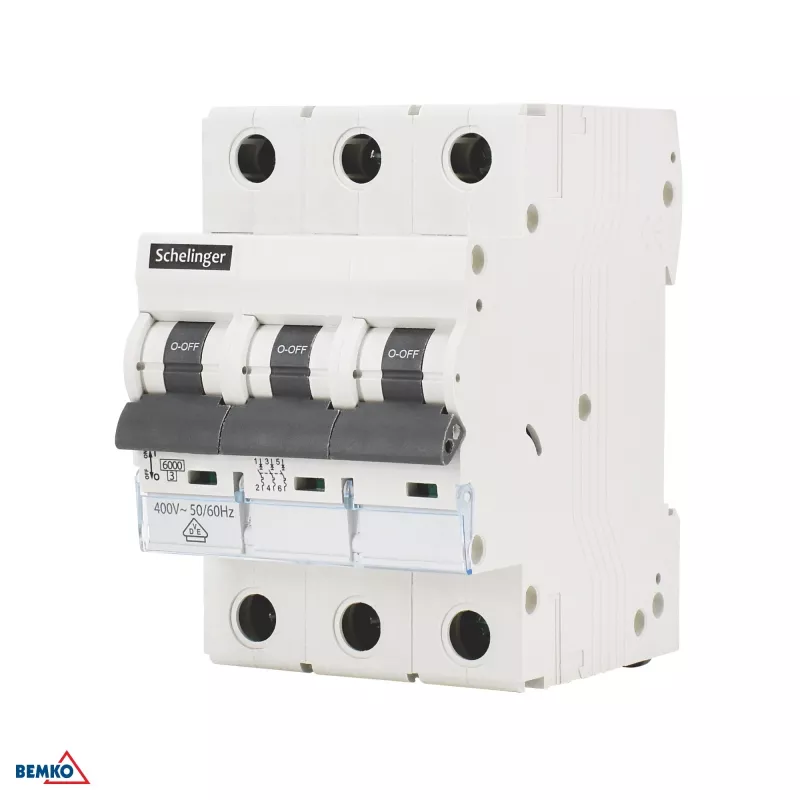

SCHELINGER A02-G8-3P-C32 Miniature Circuit Breaker 6kA 3P C 32A VDE

SCHELINGER A02-G8-3P-C32 ir augstas kvalitātes miniaturizēts slēdža automāts (MCB), kas paredzēts uzticamai pārstrāvas aizsardzībai elektroinstalācijās. Ar 3 polu konfigurāciju, C-raksturlīknes atslēgšanas raksturlīkni un nominālo strāvu 32 A, šis MCB nodrošina drošu darbību dzīvojamās, komerciālās un rūpnieciskās lietojumprogrammās. Atbilst IEC/EN 60898-1 un VDE standartiem, ar īssavienojuma izslēgšanas spēju 6 kA pie 400 V AC.

Priekšrocības

Šis MCB nodrošina robustu aizsardzību pret pārslodzēm un īssavienojumiem, ar kompaktu 3 moduļu platumu vieglai montāžai uz DIN sliedes. C-raksturlīkne ir ideāli piemērota shēmām ar mērenām ieslēgšanas strāvām, piemēram, apgaismojumam un vispārējas nozīmes slodzēm. Augsta elektriskā izturība (10 000 ciklu) un mehāniskā izturība (20 000 ciklu) nodrošina ilgu kalpošanas laiku. Skrūvju spailes pieļauj vadu līdz 25 mm² (cietie) vai 16 mm² (elastīgie), vienkāršojot uzstādīšanu.

Piemērots

• Dzīvojamo māju sadales paneļiem
• Komerciāliem elektriskajiem paneļiem
• Rūpnieciskiem vadības skapjiem
• Apgaismojuma un kontaktligzdu shēmām
• Vispārējas nozīmes pārstrāvas aizsardzībai

Galvenās specifikācijas

• Produkta veids: Miniaturizēts slēdža automāts (MCB)
• Polu skaits: 3 polu (3P)
• Nominālā strāva (In): 32 A
• Atslēgšanas raksturlīkne: C-raksturlīkne
• Īssavienojuma izslēgšanas spēja (Icn): 6 kA
• Nominālais spriegums (Ue): 400 V AC
• Nominālā frekvence: 50/60 Hz
• Montāžas veids: DIN sliede (EN 60715)
• Standartu atbilstība: IEC/EN 60898-1, VDE
• Aizsardzības pakāpe: IP20
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Spaiļu kapacitāte: Līdz 25 mm² (cietie), līdz 16 mm² (elastīgie)
• Darba temperatūras diapazons: -25°C līdz +55°C
• Enerģijas ierobežošanas klase: 3
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 2
• Savienojuma veids: Skrūvju spailes
• Indikators: IESLĒGTS/IZSLĒGTS pozīcijas indikators
• Moduļa platums: 3 moduļi

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārliecinieties, ka MCB uzstāda kvalificēts elektriķis un to izmanto norādītajās robežās. Ieteicams regulāri pārbaudīt IESLĒGTS/IZSLĒGTS indikatoru, lai pārliecinātos par pareizu darbību.
