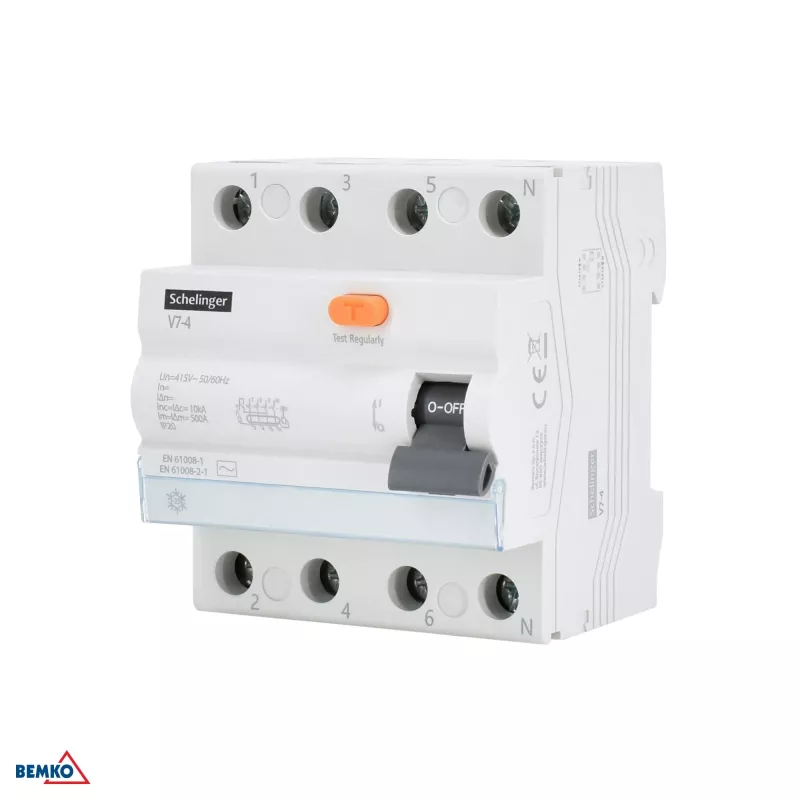

SCHELINGER Noplūdes strāvas aizsardzības slēdzis AC 4P 63A 30mA

SCHELINGER A03-V7-4-63-030 ir augstas kvalitātes noplūdes strāvas aizsardzības slēdzis (RCD), kas paredzēts drošai aizsardzībai pret zemesslēgumiem. Ar AC tipa jutību, 4 poliem, nominālo strāvu 63 A un nominālo noplūdes strāvu 30 mA tas nodrošina drošību dzīvojamo un komerciālo elektroinstalāciju lietojumos. Atbilst IEC/EN 61008-1 standartiem.

Priekšrocības

Momentslēgšana ātrai atslēgšanai; izturīga montāža uz DIN sliedes; mehānisks atslēgšanas indikators skaidram statusam; testa poga periodiskai pārbaudei; augsta pārrāvuma spēja (6 kA īssavienojuma izturība).

Piemērots

• Dzīvojamo māju sadales paneļiem
• Komerciāliem elektriskajiem paneļiem
• Rūpnieciskiem vadības skapjiem
• Ķēžu aizsardzībai pret netiešu pieskārienu un ugunsbīstamību

Galvenās specifikācijas

• RCD tips: AC
• Polu skaits: 4P (četru polu)
• Nominālā strāva (In): 63 A
• Nominālā noplūdes darba strāva (IΔn): 30 mA
• Nominālais spriegums (Ue): 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Montāžas veids: DIN sliede (35 mm)
• Nominālā īssavienojuma izturības strāva (Inc): 6 kA
• Nominālā noplūdes ieslēgšanas un izslēgšanas spēja (IΔm): 500 A
• Atslēgšanas raksturlīkne: momentāna
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Terminālu kapacitāte: 1-35 mm² (ciets), 1-25 mm² (elastīgs)
• Darba temperatūras diapazons: -25°C līdz +40°C
• Aizsardzības pakāpe: IP20 (termināli), IP40 (korpuss uzstādītā stāvoklī)
• Standartu atbilstība: IEC/EN 61008-1
• Testa poga: Jā
• Atslēgšanas indikators: Mehānisks karodziņš

Ieteikumi

Lai nodrošinātu optimālu drošību, pārbaudiet RCD reizi ceturksnī, izmantojot testa pogu. Nodrošiniet uzstādīšanu kvalificētam elektriķim. Šī ierīce ir piemērota lietošanai TN, TT un IT sistēmās.
