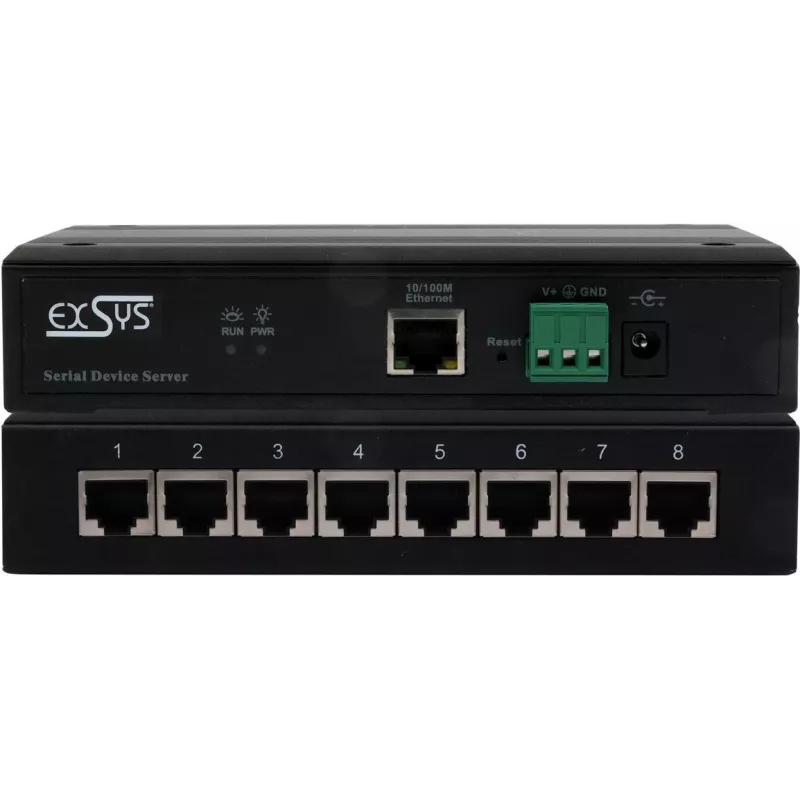

Seriālā ierīču serveris Exsys EX-61008 — 8x RS232/422/485 porti, komplektā barošanas adapteris

Exsys EX-61008 ir seriālais ierīču serveris, kas nodrošina astoņus konfigurējamus seriālos portus, kas ir saderīgi ar RS232, RS422 un RS485 standartiem. Komplektā tiek piegādāts barošanas adapteris, un ierīce pārveido Ethernet tīkla savienojumus vairākos seriālajos interfeisos, ļaujot esošajām seriālajām ierīcēm piekļūt un tās pārvaldīt, izmantojot IP. Ierīce ir piemērota industriālo kontrolieru, sensoru un mantoto instrumentu integrēšanai mūsdienu tīklu sistēmās monitoringa, datu vākšanas un attālinātas vadības vajadzībām.

Priekšrocības

Exsys EX-61008 atbalsta jaukta režīma seriālo darbību, ļaujot katru portu neatkarīgi iestatīt uz RS232, RS422 vai RS485 atbilstoši nepieciešamībai. Centralizēta tīkla piekļuve samazina nepieciešamību pēc punkta-punkta kabeļu savienojumiem un vienkāršo ierīču pārvaldību. Barošanas adaptera iekļaušana nodrošina tūlītēju izvietošanu bez papildu barošanas piederumiem. Metāla korpuss un DIN sliedes vai darbvirsmas montāžas iespējas piedāvā uzstādīšanas elastību vadības skapjos un iekārtu telpās.

Piemērots

• PLC un industriālo kontrolieru savienošanai ar Ethernet tīklu
• Attālinātai piekļuvei sensoriem un mērinstrumentiem
• Mantoto seriālo ierīču integrēšanai SCADA un monitoringa sistēmās
• Seriālo datu reģistrēšanai un centralizētai seriālai pārvaldībai

Galvenās specifikācijas

• Seriālo portu skaits: 8 konfigurējami porti
• Atbalstītie standarti: RS232, RS422, RS485 (konfigurējami katram portam)
• Tīkla saskarne: Ethernet 10/100 Mbps
• Barošana: ārējais barošanas adapteris iekļauts komplektā
• Montāžas iespējas: DIN sliede un darbvirsmas montāža
• Korpuss: metāla korpuss industriālai videi
• Protokolu atbalsts: TCP/IP, UDP un izplatīti seriālo-pār-IP režīmi

Kā lietot

Uzstādiet ierīci sausā, vēdināmā vietā un nostipriniet to pie DIN sliedes vai novietojiet uz stabilas virsmas. Pievienojiet Ethernet kabeli tīkla portam un pievienojiet komplektā iekļauto barošanas adapteri ierīcei un strāvas kontaktligzdai. Pievienojiet seriālās ierīces RS232/RS422/RS485 portiem, izmantojot piemērotus kabeļus, un iestatiet katra porta režīmu atbilstoši pievienotajai iekārtai. Konfigurējiet tīkla parametrus un seriālo portu iestatījumus, izmantojot ierīces tīmekļa saskarni vai pārvaldības utilītu, pēc tam pārbaudiet komunikāciju no datora vai servera, lai pārliecinātos par savienojamību un datu apmaiņu.

Ieteikumi

Lai nodrošinātu uzticamu seriālo komunikāciju, saskaņojiet portu signalizāciju (RS232/RS422/RS485), datu pārraides ātrumu, paritāti un plūsmas vadības iestatījumus gan ierīču serverī, gan pievienotajā iekārtā. Izmantojiet ekranētus kabeļus, ja ir ievērojams elektriskais troksnis, un ievērojiet ieteiktās zemējuma prakses industriālajiem tīkliem. Regulāri atjauniniet programmaparatūru un glabājiet konfigurācijas dublējumus, lai samazinātu dīkstāves laiku apkopes laikā.
