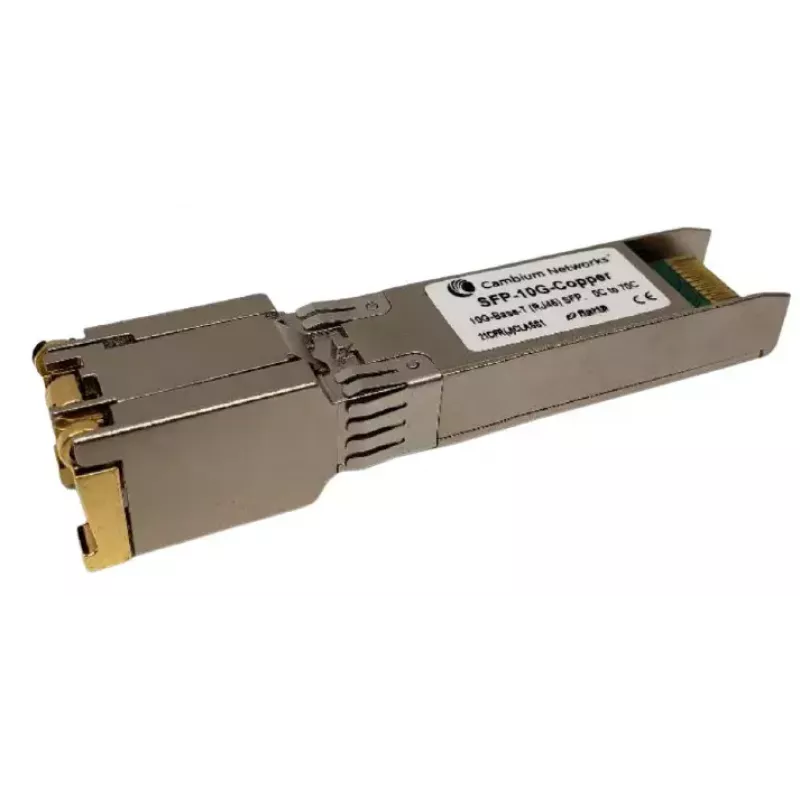

SFP-10G-COPPER tīkla raiduztvērēja modulis Cambium 10 Gbps Copper SFP RJ-45 3.3V

Šis Small Form Pluggable Plus (SFP+) modulis, Cambium SFP-10G-COPPER, nodrošina 10 Gbps Ethernet savienojamību, izmantojot RJ-45 vara saskarni. Atbilstošs IEEE 802.3-2015 un IEEE 802.3an 10GBASE-T standartiem, tas atbalsta pilndupleksos 10 Gbps datu pārraides savienojumus, izmantojot 16 līmeņu PAM signālu apstrādi, un darbojas no 3,3 V SFP slota. Raiduztvērējs atbalsta līdz 30 metru sasniedzamību, izmantojot ekranētu vītā pāra 6A kategorijas kabeli, un nodrošina standarta SFP+ sērijas ID informāciju, kas pieejama I2C adresē A0h, ar fizisko IC pieejamu adresē ACh.

Priekšrocības

SFP-10G-COPPER modulis apvieno augstu veiktspēju un izmaksu efektivitāti īsa attāluma 10 Gigabitu savienojumiem, izmantojot plaši pieejamu RJ-45 vara kabeļu infrastruktūru. Tā SFP+ formas faktors nodrošina savietojamību ar plašu slēdžu, maršrutētāju un tīkla ierīču klāstu, kas pieņem 3,3 V SFP moduļus. Iebūvētais sērijas ID, izmantojot 2 vadu saskarni, ļauj vienkārši veikt inventarizāciju un uzraudzību pārvaldītā aprīkojumā.

Piemērots

• Īsa attāluma 10 Gbps savienojumiem starp slēdžiem serveru telpās vai datu centros
• Piekļuves vai agregācijas portu uzlabošanai maršrutētājos un slēdžos ar SFP+ slotiem
• Izmaksu ziņā jutīgām izvietošanas vajadzībām, kur nepieciešama vara savienojamība līdz 30 m, izmantojot Cat6A

Galvenās specifikācijas

• Formas faktors: SFP+ (Small Form Pluggable Plus)
• Datu pārraides ātrums: 10 Gbps pilnduplekss
• Saskarne: RJ-45 varš
• Kabeļa tips un sasniedzamība: Ekranēts vītā pāra 6A kategorijas kabelis, līdz 30 m
• Standarti: IEEE 802.3-2015, IEEE 802.3an (10GBASE-T)
• Signāla formāts: 16 līmeņu impulsu amplitūdas modulācija (PAM)
• Barošanas spriegums: 3,3 V (darbināms no SFP slota)
• Sērijas ID piekļuve: I2C (2 vadi) adresē A0h; IC adresē ACh
• Zīmols / MPN / EAN: Cambium / SFP-10G-COPPER / 5704174462286

Kā lietot

Ievietojiet SFP-10G-COPPER raiduztvērēju saderīgā 3,3 V SFP+ portā savā slēdžā, maršrutētājā vai tīkla ierīcē, līdz tas droši nofiksējas. Pievienojiet RJ-45 terminētu Cat6A ekranētu vītā pāra kabeli modulim un attālajai ierīcei. Pārliecinieties, ka abi gali ir konfigurēti 10 Gbps pilndupleksai darbībai; pārvaldītās ierīces noteiks moduli un tā sērijas ID, izmantojot 2 vadu saskarni inventarizācijai un diagnostikai. Nelietojiet spēku; ievērojiet savas resursdatora ierīces norādījumus par karsto pievienošanu un izņemšanu.

Ieteikumi

Izmantojiet ekranētu 6A kategorijas kabeļu sistēmu un pienācīgu zemējumu, lai nodrošinātu uzticamus 10 Gbps savienojumus līdz 30 m attālumā. Pārbaudiet resursdatora saderību ar vara SFP+ moduļiem un pārliecinieties, ka programmaparatūra vai konfigurācija atļauj 10GBASE-T darbību. Attālumiem, kas mazāki par 30 m, pēc uzstādīšanas pārbaudiet savienojuma stabilitāti un uzraugiet ierīci, izmantojot resursdatora sistēmas pārvaldības rīkus.
