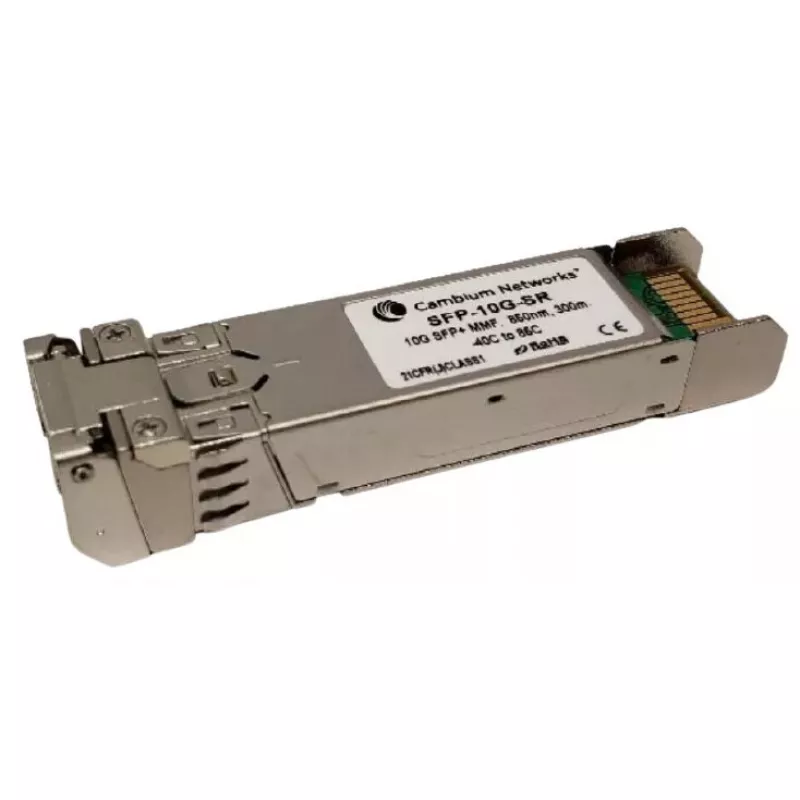

SFP raidītāja modulis Cambium Networks SFP-10G-SR

Cambium Networks SFP-10G-SR ir SFP+ optiskās šķiedras raidītāja modulis, kas paredzēts īsa diapazona 10 Gigabit Ethernet savienojumiem. Raidot, tas pārveido 10 Gbit/s sērijas PECL/CML elektriskos datus 850 nm sērijas optiskajos datos, kas atbilst 10GBASE-SR standartam, savukārt uztveršanas laikā pārveido saņemtos 10 Gbit/s sērijas optiskos datus atpakaļ sērijas PECL/CML elektriskajos datos. Modulis atbilst SFI elektriskajām specifikācijām ar 100 Ω diferenciālo raidītāja ieejas un uztvērēja izejas pretestību, iekšējo maiņstrāvas saiti datu līnijās un iebūvētu diferenciālo noslodzi, lai samazinātu kopīgā režīma pārveidi un EMI. Tas ir paredzēts lietošanai uzlabotā FR4 līdz aptuveni 200 mm vai standarta FR4 līdz aptuveni 150 mm ar vienu savienotāju.

Priekšrocības

Modulis nodrošina automātisku jaudas kontroli (APC), lai stabilizētu optisko izeju sprieguma un temperatūras svārstību apstākļos, un ietver standarta vadības un trauksmes kontaktus, piemēram, Raidītāja izslēgšana (TX_Dis), Raidītāja kļūme (TX_Fault) un Signāla zudums (Rx_LOS). Atvērta kolektora/atvērta izteces saderīgi kontakti ļauj viegli integrēties ar saimnieka pacēluma rezistoriem un parastajām saimnieka saskarnēm. Ieteicama barošanas avota filtrēšana gan raidītājam, gan uztvērējam, lai nodrošinātu signāla integritāti un uzticamu darbību.

Piemērots

• Īsa diapazona 10 Gigabit Ethernet savienojumiem (10GBASE-SR)
• Datu centru un uzņēmumu optiskās šķiedras savienojumiem līdz noteiktajiem FR4 attālumiem
• Integrācijai Cambium Networks SFP+ saderīgajā aprīkojumā

Galvenās specifikācijas

• Zīmols: Cambium Networks
• Modelis / MPN: SFP-10G-SR
• Formas faktors: SFP+
• Maksimālais datu pārraides ātrums: 10000 Mbit/s (10 Gbit/s)
• Viļņa garums: 850 nm
• Saderība: 10GBASE-SR atbilstošs
• Elektriskā saskarne: SFI atbilstoša, 100 Ω diferenciālā pretestība
• Tipiskais FR4 sasniedzamības garums: līdz ~200 mm (uzlabotam FR4) vai ~150 mm (standarta FR4) ar vienu savienotāju

Kā lietot

Ievietojiet SFP+ raidītāja moduli saderīgā SFP+ pieslēgvietā saimniekierīcē, ievērojot saimniekierīces ražotāja norādījumus par ievietošanu/izņemšanu. Nodrošiniet, lai TX_Disable, TX_Fault un Rx_LOS kontakti būtu pievienoti saskaņā ar saimniekierīces konstrukciju: TX_Fault un Rx_LOS ir atvērta izteces/atvērta kolektora izejas signāli, un tiem jābūt paceltiem līdz Vcc_Host, izmantojot 4,7–10 kΩ rezistorus (vai aktīvi slēgtiem), savukārt TX_Disable ir ieejas signāls, kas jāpaceļ līdz VccT, izmantojot 4,7–10 kΩ rezistoru; iestatot TX_Disable augstu līmeni vai atstājot nepieslēgtu, raidītājs tiek atspējots, bet zems līmenis ieslēdz normālu darbību. Nodrošiniet ieteicamo barošanas avota filtrēšanu gan raidītāja, gan uztvērēja shēmām.

Ieteikumi

Izmantojiet moduli, nepārsniedzot norādītos FR4 trases garumus, un nodrošiniet atbilstošus saimnieka puses pacēluma rezistorus vai noslodzes TX_Fault un Rx_LOS signāliem. Ievērojiet TX_Disable loģiku, ieslēdzot vai izslēdzot lāzeru. Pielietojiet atbilstošu barošanas avota filtrēšanu, lai samazinātu trokšņus un nodrošinātu atbilstību signāla integritātes un EMS prasībām.
