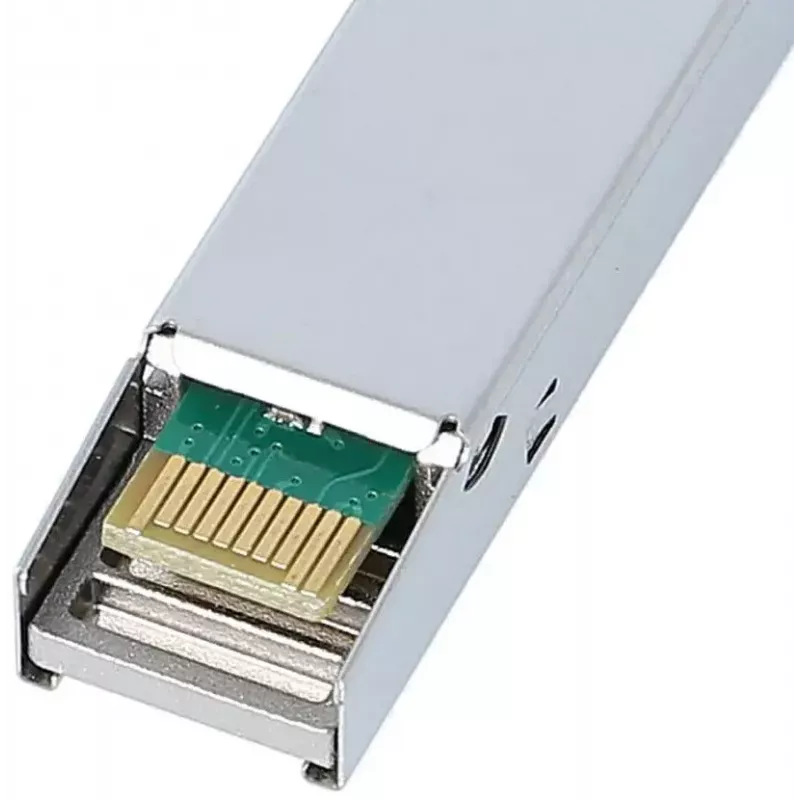

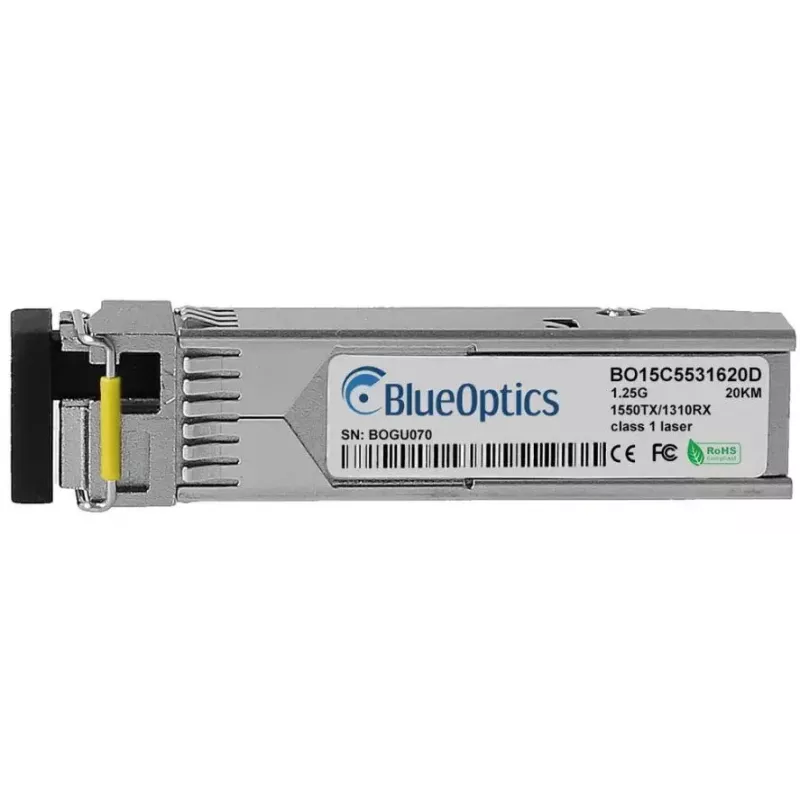

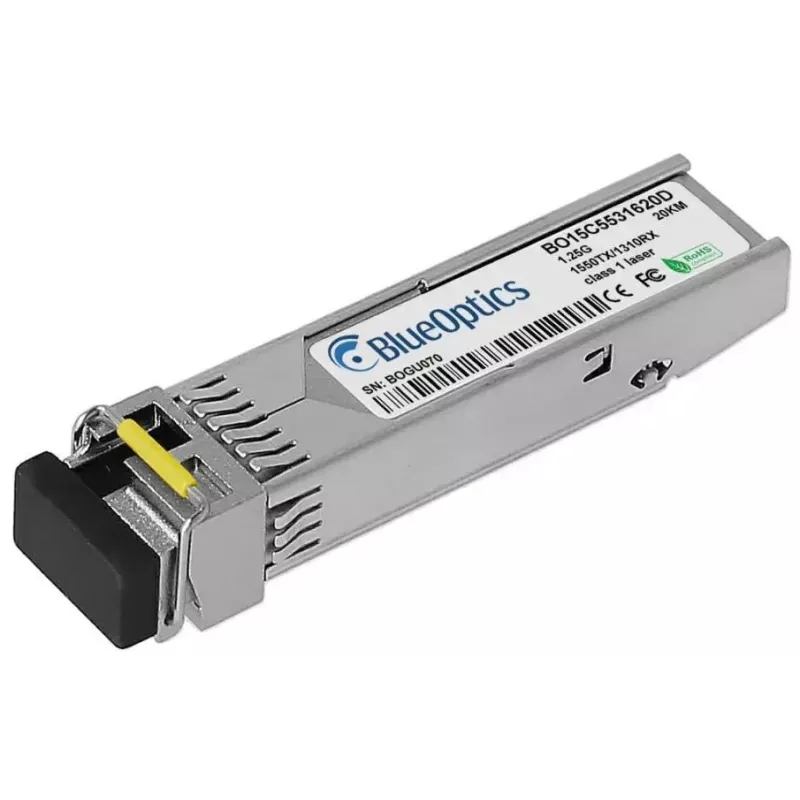

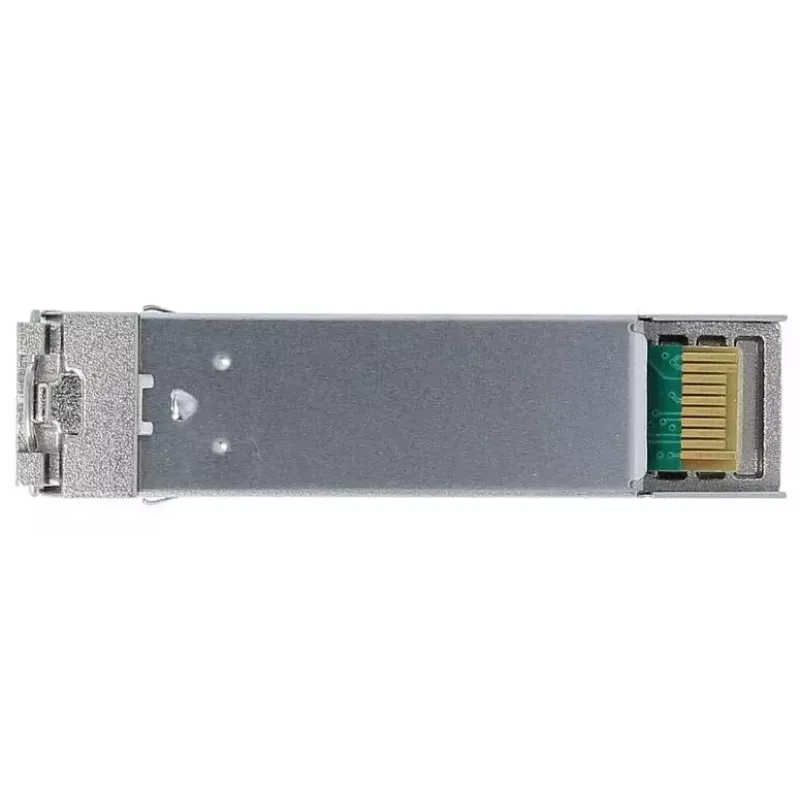

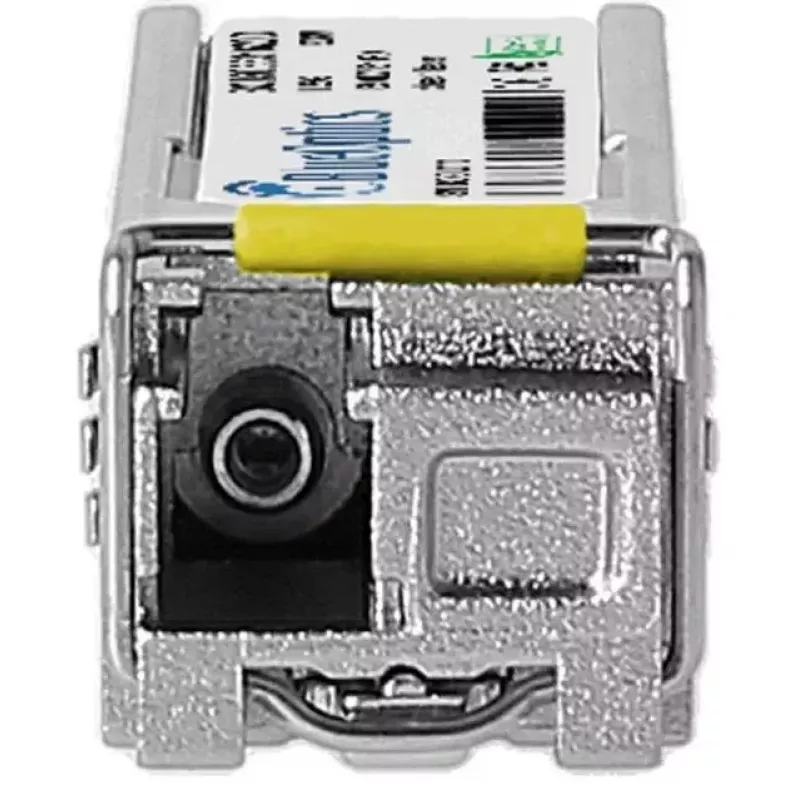

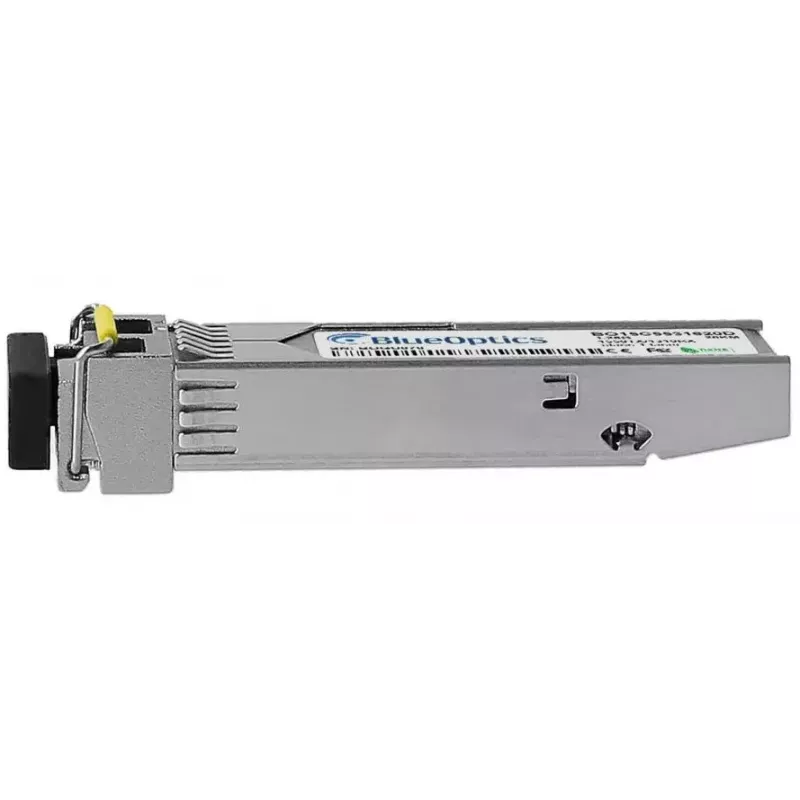

SFP raiduztvērēja modulis BlueOptics 3HE00868CB-BO 1250 Mbit/s optiskās šķiedras

BlueOptics 3HE00868CB-BO SFP raiduztvērēja modulis ir kompakts optiskās šķiedras interfeiss, kas paredzēts vienmoda savienojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Darbojoties ar 3,3 V ieejas spriegumu, modulis izmanto LC (UPC) simpleksa savienotāju un atbalsta optiskās pārraides attālumus līdz 20 000 m. Tā plānais metāla korpuss (13,9 mm × 58,4 mm × 8,5 mm) un vieglā konstrukcija (0,02 kg) padara to piemērotu izvietošanai tīkla slēdžos, maršrutētājos un multivides pārveidotāju sistēmās, kas pieņem MSA saderīgus SFP moduļus un Alcatel Nokia saderīgus raiduztvērējus.

Priekšrocības

Raiduztvērējs piedāvā standartiem atbilstošu formas faktoru un savienotāja tipu, kas atvieglo sadarbspēju ar iekārtām, kas paredzētas SFP moduļiem. Tā vienmoda šķiedras atbalsts un 1250 Mbit/s datu pārraides ātrums nodrošina liela attāluma optiskos savienojumus līdz 20 km, savukārt mazie fiziskie izmēri un mazais svars vienkāršo uzstādīšanu blīvās statņu vidēs. Moduļa sudraba metāla korpuss nodrošina mehānisku izturību un termisko stabilitāti, kas piemērota nepārtrauktai tīkla darbībai.

Piemērots

• Liela attāluma vienmoda Ethernet savienojumiem līdz 20 km
• Alcatel Nokia saderīgu SFP portu modernizēšanai vai nomaiņai
• Integrēšanai slēdžos, maršrutētājos, uzglabāšanas sistēmās un multivides pārveidotājos ar SFP slotiem
• Optisko šķiedru sadales paneļa vai punkts-punkts savienojumiem, izmantojot LC (UPC) savienotājus

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 1250 Mbit/s
• Maksimālais pārraides attālums: 20 000 m (vienmoda šķiedra)
• Optiskās šķiedras savienotājs: LC (UPC) simplekss
• Barošanas spriegums: 3,3 V
• Izmēri (P × D × A): 13,9 mm × 58,4 mm × 8,5 mm
• Svars: 0,02 kg
• Produkta krāsa: Sudraba

Lietošana

Pirms ievietošanas pārliecinieties, ka resursdatora ierīce atbalsta MSA saderīgus SFP moduļus un ka programmaparatūra vai programmatūra nebloķē trešo pušu raiduztvērējus. Saskaņojiet optiskās šķiedras savienotājvada LC savienotāju ar moduļa LC (UPC) portu un ievietojiet SFP tukšā SFP ligzdā uz slēdža, maršrutētāja vai multivides pārveidotāja, līdz tas nofiksējas. Pārbaudiet saites statusu un saskaņoto ātrumu, izmantojot resursdatora ierīces pārvaldības saskarni. Lai iegūtu vislabākos rezultātus, uzmanīgi izvietojiet šķiedru, lai izvairītos no ciešiem līkumiem, un aizsargājiet savienotājus no piesārņojuma; pirms savienošanas notīriet savienotāju gala virsmas.

Ieteikumi

Izmantojiet vienmoda optisko šķiedru kabeļus un LC (UPC) savienotājvadus, kas paredzēti liela attāluma savienojumiem. Pārbaudiet DDM/DOM atbalstu resursdatora platformā, ja nepieciešama reāllaika diagnostikas uzraudzība. Uzglabājiet un rīkojieties ar moduli tīrā, ESD drošā vidē un ievērojiet ražotāja norādījumus par ievietošanu/izņemšanu, lai nesabojātu optiskās saskarnes.
