SFP+ raiduztvērēja modulis BlueOptics ISFP-10GBX-D-1330-20-BO 10000 Mbit/s

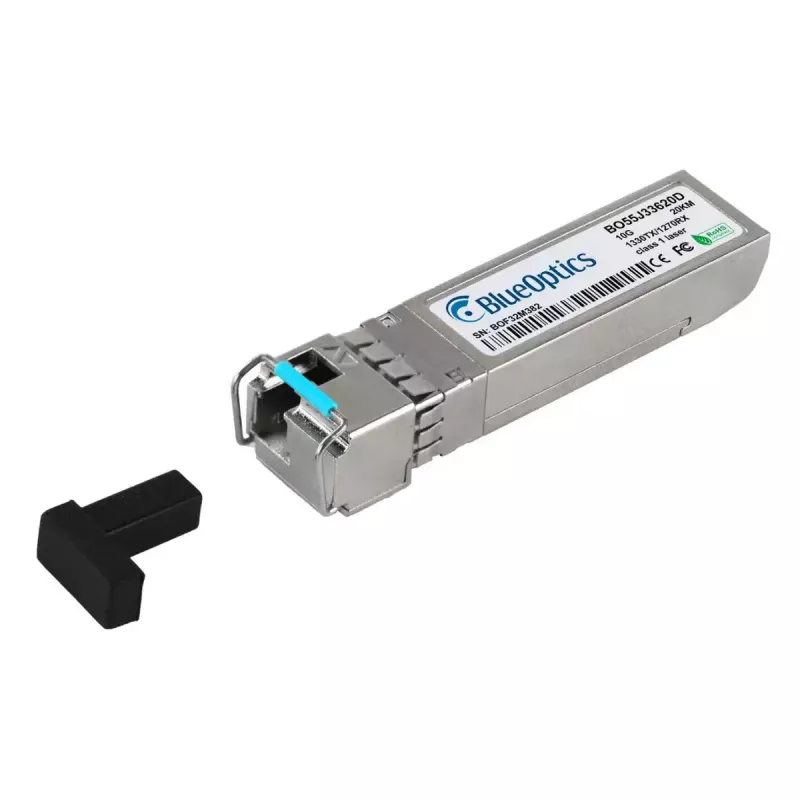

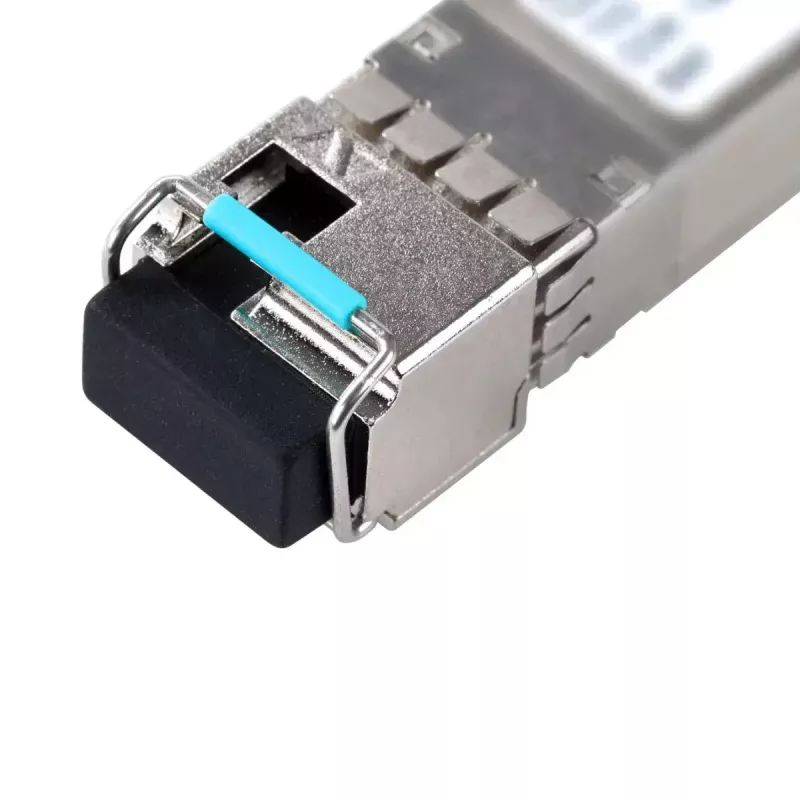

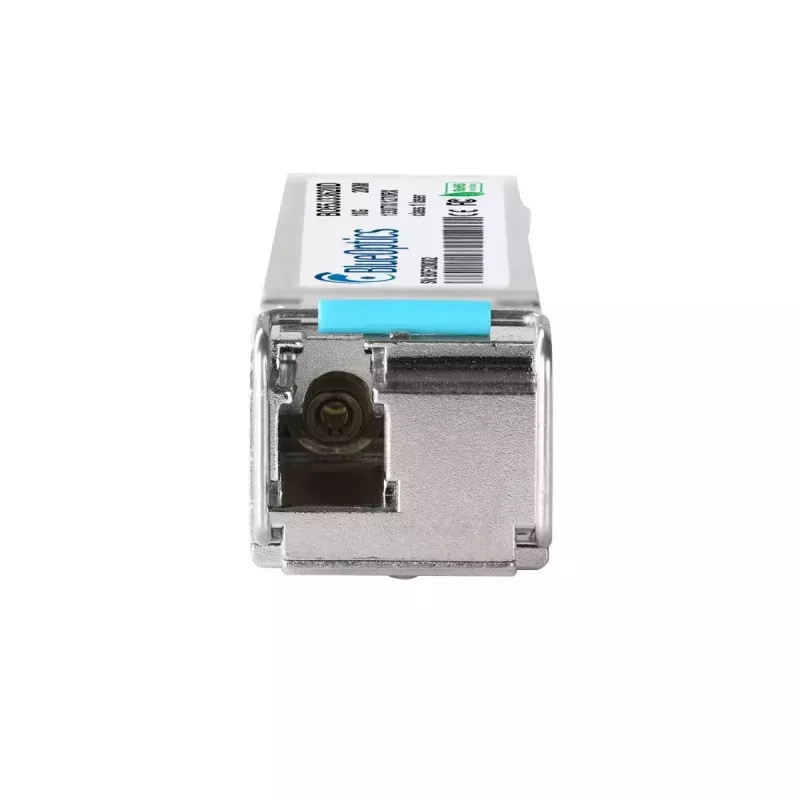

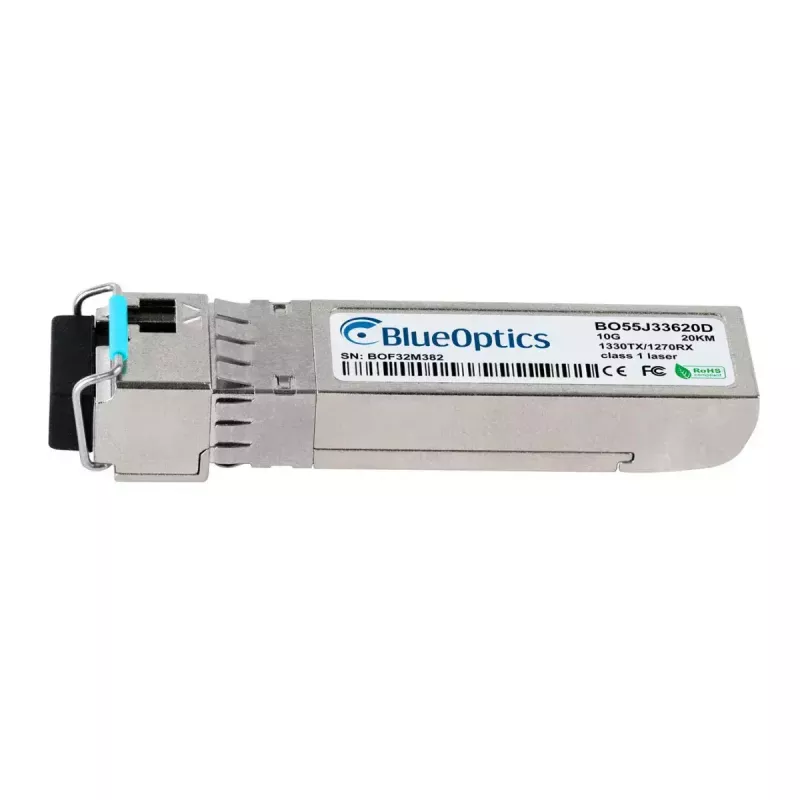

BlueOptics ISFP-10GBX-D-1330-20-BO ir SFP+ optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10 Gbit/s optiskajiem savienojumiem. Tas realizē 10GBASE-BX-D vienas šķiedras darbību ar LC vienkāršo savienojamību un atdala raidošo (1330 nm) un uztverošo (1270 nm) viļņu garumus, lai nodrošinātu vienlaicīgu divvirzienu saziņu pa vienu šķiedru. Modulis ir izgatavots atbilstoši MSA formas faktora specifikācijām, ir savietojams ar izplatītām aparatūras platformām, kas pieņem SFP+ raiduztvērējus, un nodrošina aptuveni 3 000 000 stundu MTBF. Kompaktais, sudraba krāsas modulis sver aptuveni 20 g un ir paredzēts lietošanai komutatoros, maršrutētājos, datu glabāšanas sistēmās un citās tīkla ierīcēs, kas atbalsta 10GBASE-BX-D optiku.

Priekšrocības

Modulis piedāvā standartizētu SFP+ formas faktoru un LC vienkāršo saskarni, lai nodrošinātu vienkāršu uzstādīšanu un savietojamību starp MSA saderīgām iekārtām. Tas atbalsta 10 Gbit/s datu pārraides ātrumu un izmanto atšķirīgus raidošos un uztverošos viļņu garumus, lai nodrošinātu duplekso pārraidi pa vienu šķiedru, samazinot šķiedru kabeļu prasības. Integrētā digitālā diagnostika (DDM/DOM) nodrošina barošanas sprieguma, lāzera nobīdes strāvas, optiskās izejas/ieejas jaudas un temperatūras reāllaika uzraudzību, lai palīdzētu veikt apkopi un traucējummeklēšanu. Modulis ir ražots, izmantojot komponentus no atzītiem ražotājiem, un ir pārbaudīts savietojamībai, lai sasniegtu ilgāku kalpošanas laiku un augstu pieejamību.

Piemērots

Galvenās specifikācijas

Lietošanas veids

Ievietojiet SFP+ raiduztvērēju saderīga komutatora, maršrutētāja vai citas tīkla ierīces SFP+ slotā, kamēr resursdatora ports ir izslēgts vai ievērojot ierīces ražotāja karstās nomaiņas vadlīnijas. Pievienojiet modulim LC vienkāršo savienotājkabeli, kas atbilst vienas šķiedras divvirzienu (BX-D) topoloģijai, nodrošinot, ka raidošie un uztverošie gali ir pareizi saskaņoti starp raiduztvērējiem. Pārbaudiet savienojuma statusu un vienojieties par ātrumu resursdatora ierīcē. Ja nepieciešams, iespējojiet un nolasiet DDM/DOM vērtības no resursdatora pārvaldības saskarnes, lai uzraudzītu optisko jaudu, spriegumu un temperatūru.

Ieteikumi

Izmantojiet MSA saderīgus LC vienkāršos vienas šķiedras savienotājkabeļus un nodrošiniet, ka attālais raiduztvērējs atbalsta papildinošus viļņu garumus (1270 nm / 1330 nm) BX-D darbībai. Apstipriniet DDM/DOM atbalstu resursdatora ierīcē, ja nepieciešama reāllaika diagnostika, un ievērojiet ESD piesardzības pasākumus apstrādes laikā. Lai nodrošinātu ilgstošu pieejamību, izvietojiet moduli ražotāja noteiktajā temperatūras un jaudas diapazonā un periodiski pārbaudiet optisko jaudu, izmantojot DDM/DOM rādījumus.
