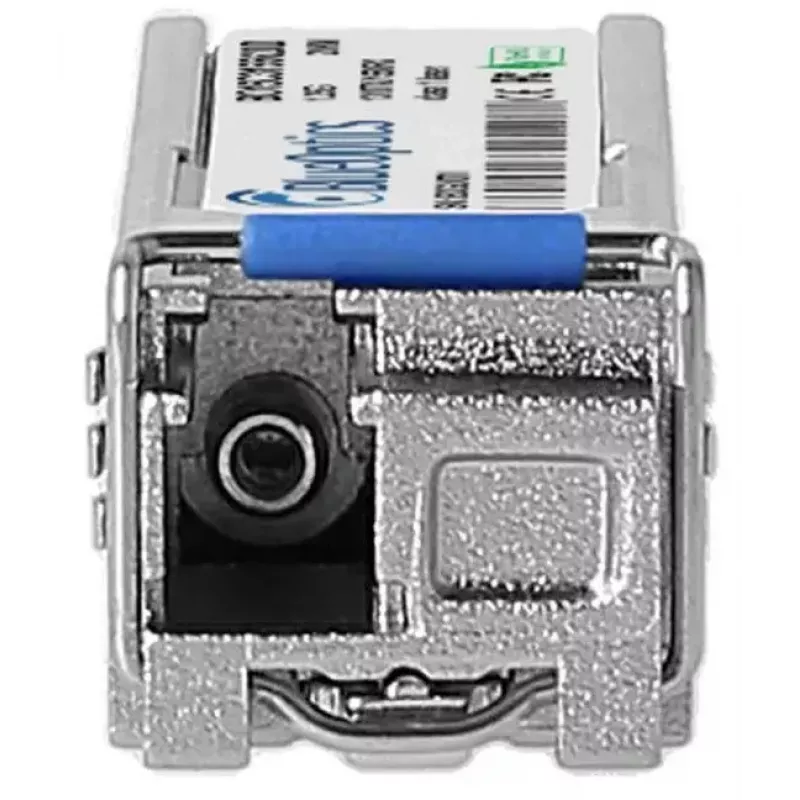

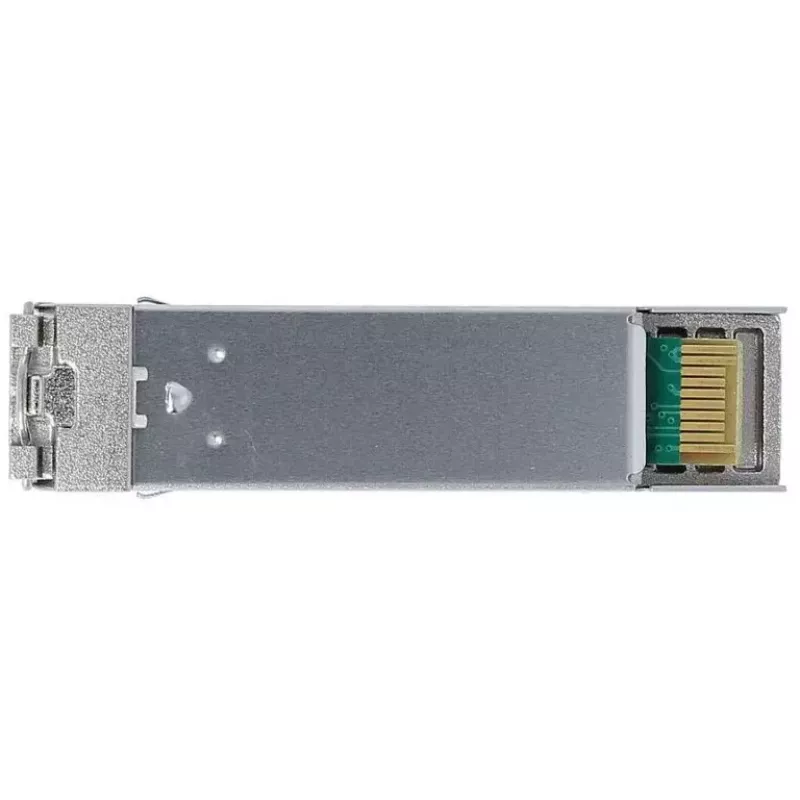

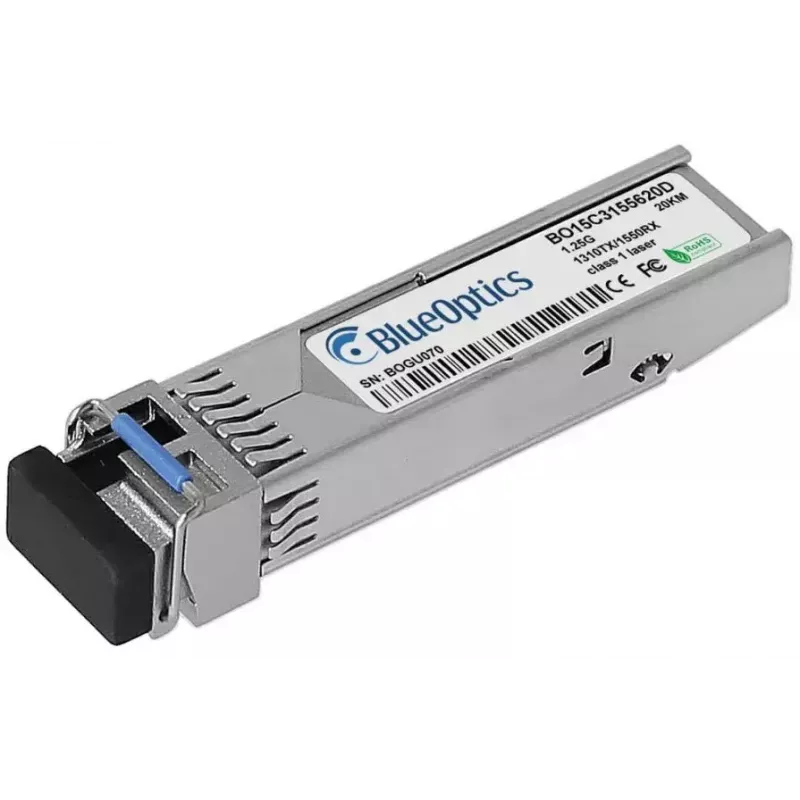

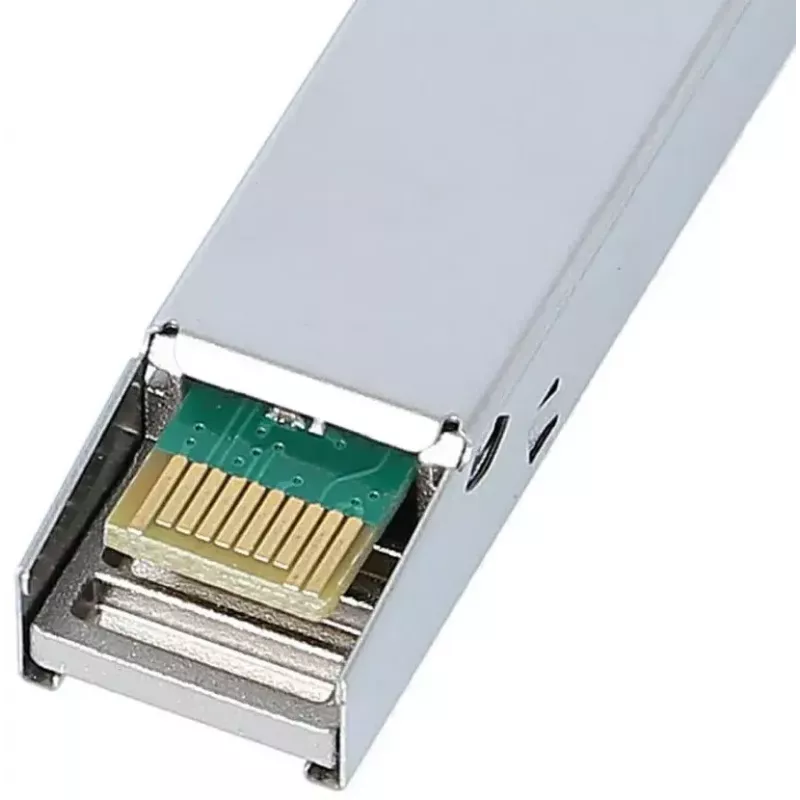

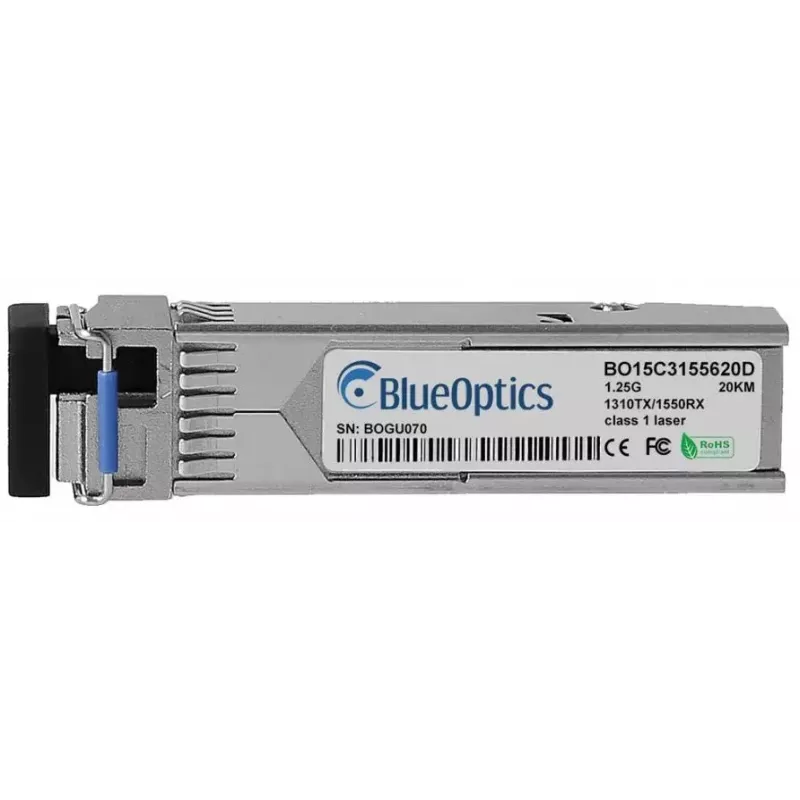

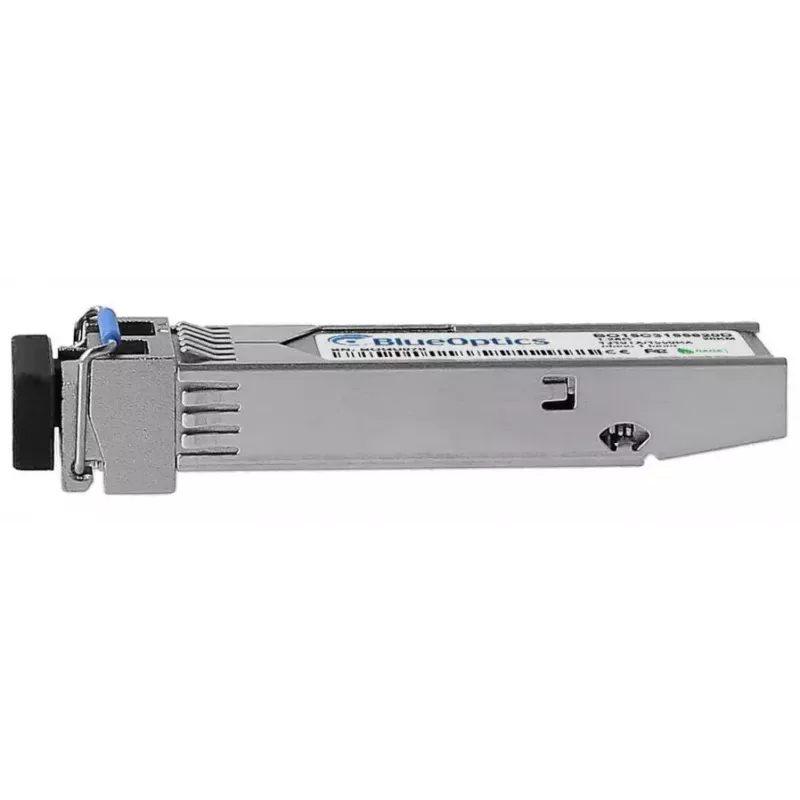

SFP raiduztvērēja modulis BlueOptics SFP-BXU35-20KM-PA-BO 1250 Mbit/s

BlueOptics SFP-BXU35-20KM-PA-BO ir vienmoda optiskās šķiedras SFP raiduztvērēja modulis, kas paredzēts dupleksai optiskai komunikācijai lielos attālumos. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s (1,25 Gbit/s) un izmanto LC simplekso savienotāju ar divvirzienu (BX) konfigurāciju: raidītājs darbojas pie 1550 nm un uztvērējs pie 1310 nm. Modulis ir metāla korpusā, kas nodrošina mehānisku stabilitāti, un tā MTBF ir 1 000 000 stundas, padarot to piemērotu nepārtrauktiem liela ātruma savienojumiem līdz 20 km, izmantojot atbilstošu vienmoda optisko šķiedru.

Priekšrocības

Raiduztvērējs nodrošina savietojamību ar aprīkojumu, kas atbalsta 1000BASE-BX-U SFP moduļus, un atbilst MSA elektriskajām un mehāniskajām specifikācijām, nodrošinot sadarbspēju starp dažādiem ražotājiem. Tā metāla korpuss un kompaktais SFP formas faktors samazina nodilumu, vienlaikus nodrošinot optiskās šķiedras pārraidei raksturīgo elektromagnētisko imunitāti. Iebūvētā digitālā diagnostika (DDM/DOM) nodrošina reāllaika uzraudzību barošanas spriegumam, lāzera nobīdes strāvai, raidīšanas jaudai, uztveršanas jaudai un temperatūrai, ja to atbalsta resursdatora aparatūra. Nozares standarta komponentu kombinācija un MTBF 1 000 000 stundas veicina ilgtermiņa pieejamību un uzticamu darbību.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet SFP raiduztvērēju saderīgas ierīces SFP slotā, kamēr ierīce ir ieslēgta saskaņā ar ražotāja norādījumiem vai karstās nomaiņas vadlīnijām. Noslēdziet vienmoda optisko šķiedru ar LC savienotājiem un pievienojiet LC simplekso savienojošo kabeli starp raiduztvērējiem; pārliecinieties, ka ir pareiza savienošana BX darbībai (TX pie 1550 nm uz RX pie 1550 nm pretējā galā un otrādi pie 1310 nm). Pārbaudiet savienojuma statusu un, ja iespējams, nolasiet DDM/DOM vērtības no resursdatora, lai apstiprinātu atbilstošus jaudas un temperatūras parametrus. Ievērojiet tīkla aprīkojuma ražotāja programmaparatūras un savietojamības piezīmes, lai nodrošinātu pareizu darbību.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda optisko šķiedru un LC savienojošos kabeļus, lai sasniegtu norādīto 20 km pārklājumu. Pārliecinieties, ka resursdatora ierīce atbalsta 1000BASE-BX-U un DDM/DOM, ja nepieciešama attālināta diagnostika. Ievērojiet ESD piesardzības pasākumus apstrādes laikā un uzturiet savienotājus tīrus, lai izvairītos no signāla zudumiem. Lai nodrošinātu sadarbspēju, pirms liela mēroga izvietošanas pārbaudiet moduli savā aparatūras vidē.
