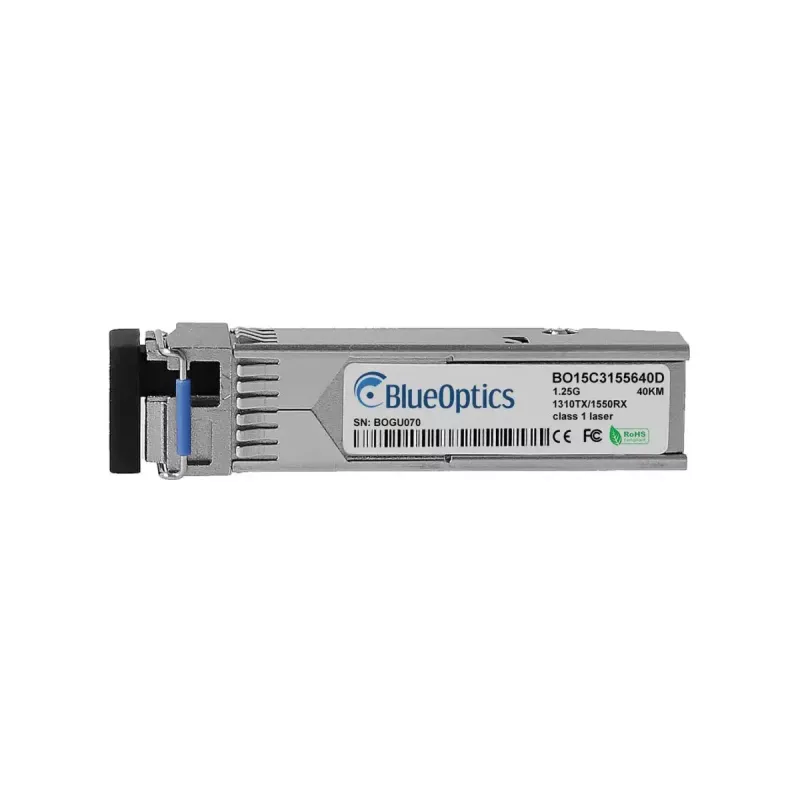

SFP raiduztvērēja modulis BlueOptics SFP-GD-BD35-BO 1250 Mbit/s optiskā šķiedra

BlueOptics SFP-GD-BD35-BO ir vienporta SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts datu pārraidei līdz 1250 Mbit/s pa vienmoda šķiedru. Modulim ir metāla korpuss, kompakts formas faktors, un tas darbojas no 3,3 V ieejas, padarot to saderīgu ar standarta SFP slotiem komutatoros, maršrutētājos un citā tīkla aprīkojumā. Tas realizē 1000BASE-BX-U savienojumu ar LC simpleksa savienotāju un atbalsta liela attāluma savienojumus līdz pat desmitiem kilometru, ja tiek izmantots atbilstošs vienmoda kabelis.

Priekšrocības

Raiduztvērējs piedāvā kompaktu SFP formas faktoru, metāla korpusu mehāniskai izturībai un mazu svaru – aptuveni 3 g. Tas atbalsta iedibinātu 1000BASE-BX-U optiku ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem vienmoda šķiedrai, nodrošinot duplekso komunikāciju pa vienu dzīslu. Būvēts atbilstoši MSA saderīgiem mehāniskajiem un elektriskajiem standartiem, modulis ir piemērots vienkāršai integrācijai iekārtās, kas atbalsta standarta SFP optiku, un nodrošina izvēles digitālo diagnostiku (DDM/DOM) reāllaika uzraudzībai – barošanas spriegumam, lāzera nobīdes strāvai, optiskajai izejas un ieejas jaudai, kā arī temperatūrai.

Piemērots

• Ethernet savienojumu modernizēšanai vai paplašināšanai komutatoros un maršrutētājos
• Liela attāluma vienmoda optiskās šķiedras savienojumiem uzņēmumu un operatoru tīklos
• Glabāšanas sistēmu un tīkla ierīču savienošanai, kas pieņem SFP moduļus
• Saderīgu 1000BASE-BX-U raiduztvērēju nomaiņai atbalstītā aparatūrā

Galvenās specifikācijas

• Saskarnes tips: SFP (maza formas faktora pievienojams)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbit/s)
• Savienotājs: LC simplekss
• Optiskais tips: vienmoda šķiedra, 1000BASE-BX-U (atsevišķi Tx/Rx viļņu garumi)
• Barošanas spriegums: 3,3 V darba ieeja
• Korpuss: metāls
• Svars: aptuveni 0,003 kg
• Sasniedzamība: paredzēts liela attāluma savienojumiem (desmitiem kilometru atkarībā no šķiedras un savienojuma budžeta)
• Digitālā diagnostika: DDM/DOM atbalsts (ja to atbalsta resursdatora aparatūra)

Kā lietot

Uzstādiet BlueOptics SFP-GD-BD35-BO, ievietojot to saderīgā SFP slotā savā tīkla ierīcē, līdz tas nofiksējas. Pievienojiet LC simpleksa vienmoda ielāpu vadu modulim un attālajam raiduztvērējam vai ielāpu panelim, ievērojot pareizu Tx/Rx orientāciju 1000BASE-BX-U vienas šķiedras darbībai. Pārliecinieties, ka resursdatora ierīce atbalsta 1000BASE-BX-U protokolu, un, ja plānojat izmantot digitālo diagnostiku, pārbaudiet, vai platforma nodrošina DDM/DOM piekļuvi. Konfigurējiet tīkla interfeisu savā ierīcē atbilstoši tīkla iestatījumiem un pārbaudiet savienojuma statusu, izmantojot resursdatora pārvaldības interfeisu.

Ieteikumi

Izmantojiet vienmoda šķiedru ar atbilstošu vājinājumu un savienojuma budžetu liela attāluma savienojumiem, un savienojiet raiduztvērēju ar saderīgiem BlueOptics optiskās šķiedras ielāpu vadiem vai MSA atbilstošu kabeļu sistēmu. Pārbaudiet DDM/DOM atbalstu resursdatorā, lai piekļūtu reāllaika diagnostikai, un ievērojiet standarta ESD apstrādes procedūras, ievietojot vai izņemot SFP moduli, lai izvairītos no bojājumiem.
