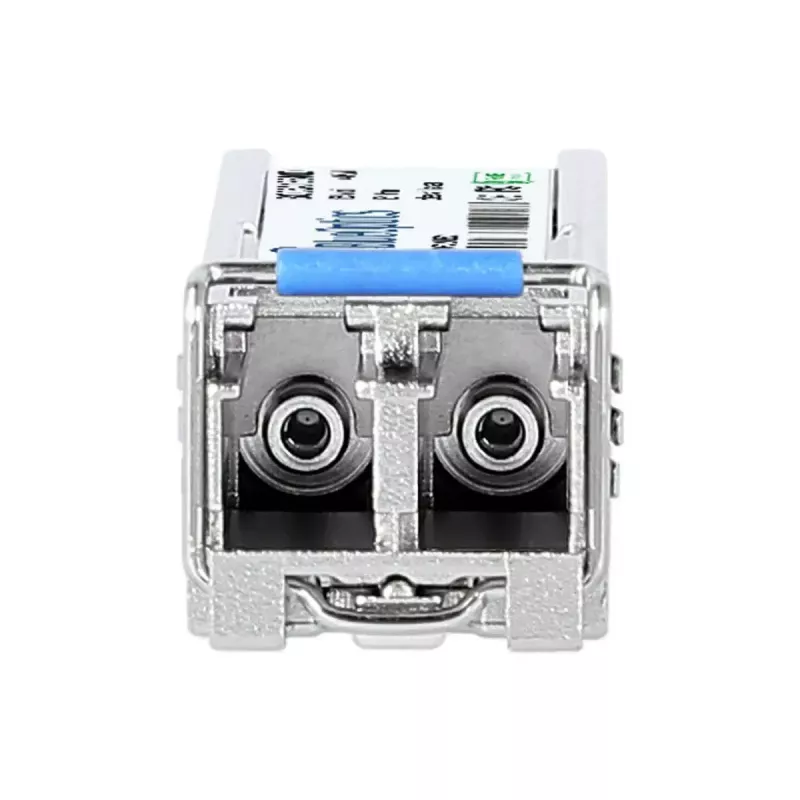

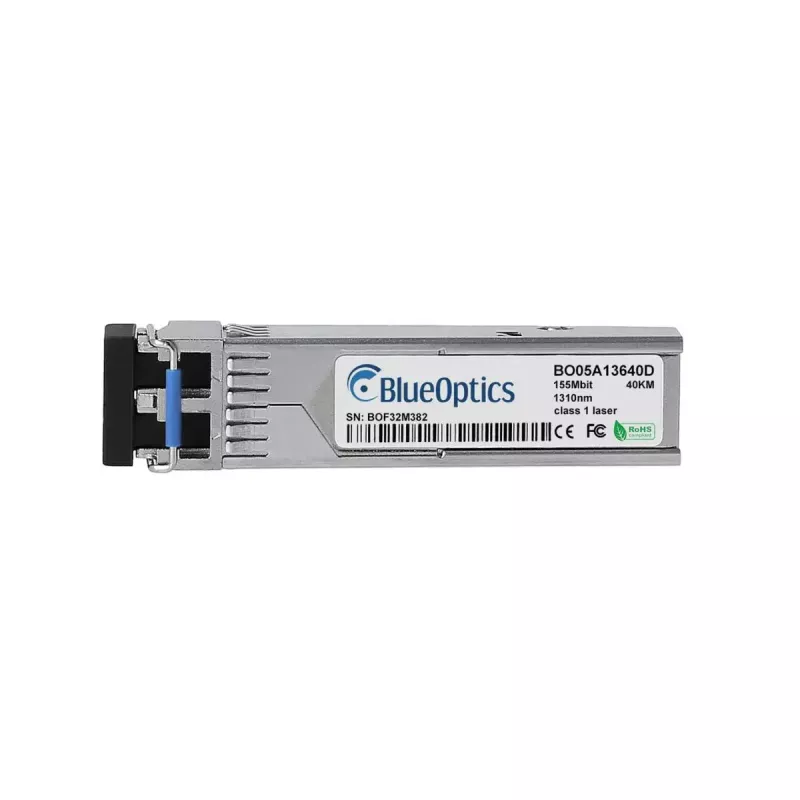

SFP raiduztvērēja modulis BlueOptics SFP100SM30D-W-BO 155 Mbit/s 1310 nm

BlueOptics SFP100SM30D-W-BO ir maza formas faktora pieslēdzams (SFP) optisko šķiedru raiduztvērēja modulis, kas paredzēts datu pārraides ātrumam līdz 155 Mbit/s. Tas darbojas ar viļņa garumu 1310 nm, izmanto vienmoda šķiedru ar LC duplekso savienotāju un ir ievietots izturīgā metāla korpusā ar vieglu, aptuveni 3 g konstrukciju. Modulis tiek darbināts ar 3,3 V barošanas spriegumu un ir paredzēts lietošanai tīkla iekārtās, kas atbalsta MSA saderīgus SFP raiduztvērējus.

Priekšrocības

Šis SFP raiduztvērējs atbalsta pārraidi līdz 155 Mbit/s pa vienmoda šķiedru un ir saderīgs ar MSA SFP formas faktora slotiem. Metāla korpuss nodrošina mehānisku aizsardzību un termisko stabilitāti, savukārt kompaktais, vieglais dizains vienkāršo uzstādīšanu slēdžos, maršrutētājos un citās tīkla ierīcēs. Atbilstība plaši izplatītajiem SFP interfeisiem un pārbaudītu optisko un elektronisko komponenšu izmantošana nodrošina ilgu darbības mūžu un uzticamus optiskos savienojumus.

Piemērots

• Punktu-punkts optisko šķiedru savienojumiem starp slēdžiem un maršrutētājiem
• Tālsakaru Ethernet un SDH/SONET pielietojumiem diapazonā līdz vairākiem kilometriem
• Mantoto 100BASE-LH portu modernizēšanai uz SFP moduļiem
• Datu glabāšanas un tīkla aparatūrai, kas pieņem MSA SFP raiduztvērējus

Galvenās specifikācijas

• Formas faktors: SFP (maza formas faktora pieslēdzams)
• Datu pārraides ātrums: līdz 155 Mbit/s
• Viļņa garums: 1310 nm
• Šķiedras tips: vienmoda šķiedra (SMF)
• Savienotājs: LC dupleksais
• Darba spriegums: 3,3 V
• Korpuss: metāla korpuss, sudraba krāsa
• Svars: apt. 0,003 kg

Lietošana

Ievietojiet BlueOptics SFP100SM30D-W-BO moduli piemērotā MSA saderīgā SFP slotā savā tīkla ierīcē, līdz tas droši nofiksējas. Pievienojiet LC dupleksās vienmoda optiskās šķiedras ielāpu vadus raidītāja un uztvērēja pieslēgvietām, pārliecinoties par pareizu TX/RX orientāciju. Ieslēdziet resursdatora ierīci un pārbaudiet savienojuma statusu, izmantojot ierīces LED indikatorus vai pārvaldības saskarni. Ja resursdators to atbalsta, iespējojiet un pārraugiet digitālo diagnostiku (DDM/DOM), lai iegūtu reāllaika parametrus, piemēram, barošanas spriegumu, temperatūru, raidīšanas jaudu un uztveršanas jaudu.

Ieteikumi

Pārliecinieties, ka resursdatora ierīce oficiāli atbalsta trešo pušu SFP moduļus vai ir konfigurēta pieņemt MSA saderīgus raiduztvērējus. Izmantojiet kvalitatīvus vienmoda LC dupleksos ielāpu vadus un, ja iespējams, pirms ieviešanas pārbaudiet moduli savā aparatūrā. Ja nepieciešama DDM/DOM uzraudzība, pārliecinieties, ka resursdatora aparatūra un programmaparatūra atbalsta šo diagnostiku, lai piekļūtu reāllaika raidītāja/uztvērēja un vides datiem.
