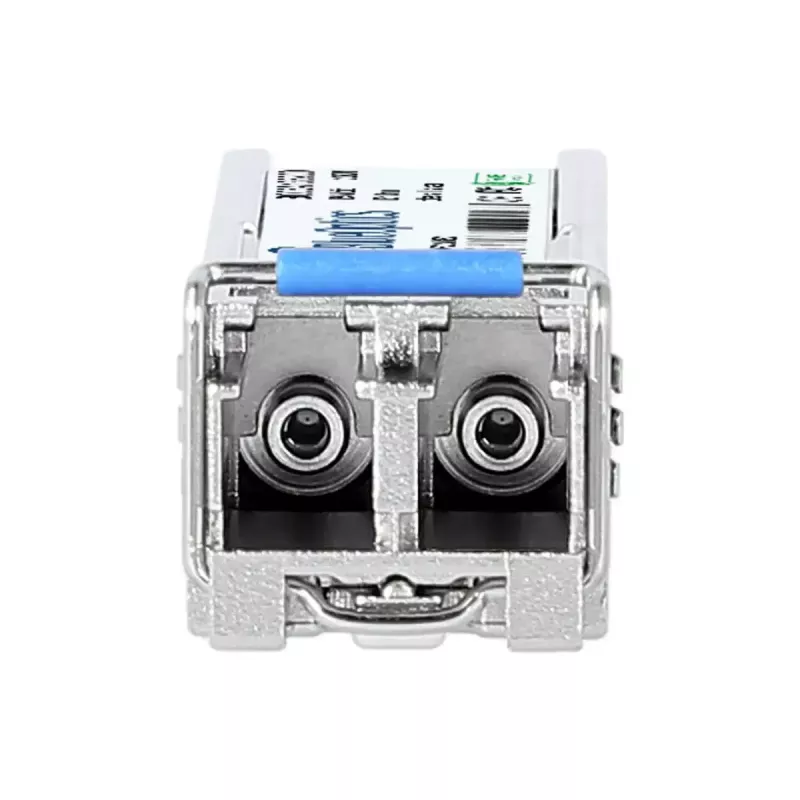

SFP raiduztveršanas modulis BlueOptics SP-03-IR1-CDFN-BO 155 Mbit/s 1310 nm

BlueOptics SP-03-IR1-CDFN-BO ir SFP optiskās šķiedras raiduztveršanas modulis, kas izstrādāts vienmoda optiskajiem savienojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 155 Mbit/s pie viļņa garuma 1310 nm un izmanto LC duplekso savienotāju vienlaicīgai raidīšanai un uztveršanai pa atsevišķām šķiedrām. Modulim ir metāla korpuss, kompakts SFP formas faktors ar 3,3 V barošanas spriegumu un viegla konstrukcija aptuveni 2 g, tāpēc tas ir piemērots integrēšanai slēdžos, maršrutētājos un citā tīkla aparatūrā, kas atbilst MSA SFP standartiem.

Priekšrocības

Modulis nodrošina uzticamu vienmoda pārraidi līdz noteiktajam diapazonam 100BASE-LX lietojumiem, vienlaikus saglabājot zemu enerģijas patēriņu, pateicoties tā 3,3 V darbībai. Tā metāla korpuss veicina mehānisko izturību un siltuma izkliedi. Izstrādāts, lai būtu saderīgs ar galvenajām aparatūras platformām, kas atbalsta atbilstošo 100BASE-LX SFP, raiduztvērējs ietver digitālās diagnostikas atbalstu (DDM/DOM), ja resursdatora sistēma nodrošina šo funkciju, ļaujot reāllaikā pārraudzīt barošanas spriegumu, lāzera nobīdes strāvu, optisko izejas un ieejas jaudu un temperatūru.

Piemērots

• 100BASE-LX Ethernet savienojumiem pa vienmodu šķiedru
• Savienojumiem starp slēdžiem un starp slēdzi un maršrutētāju
• Fibre Channel over Ethernet un mantotiem SDH/SONET lietojumiem līdz 155 Mbit/s
• Tīkla iekārtām, kurām nepieciešami MSA atbilstoši SFP moduļi ar LC dupleksajiem savienotājiem

Galvenās specifikācijas

• Saskarnes veids: SFP (mazais formas faktora pievienojamais)
• Maksimālais datu pārraides ātrums: 155 Mbit/s
• Viļņa garums: 1310 nm (vienmoda)
• Savienotājs: LC dupleksais
• Barošanas spriegums: 3,3 V
• Korpuss: metāls
• Svars: aptuveni 2 g

Lietošana

Uzstādiet raiduztvērēju SFP slotā saderīgā slēdzī, maršrutētājā vai citā tīkla ierīcē, kamēr resursdatora ierīce ir izslēgta, vai saskaņā ar pārdevēja karstās nomaiņas norādījumiem. Pievienojiet modulim LC dupleksos vienmoda optiskās šķiedras pārslēgšanas vadus, nodrošinot pareizu raidīšanas un uztveršanas šķiedru orientāciju. Pārliecinieties, ka resursdatora ierīce atbalsta 100BASE-LX darbību, un, ja nepieciešams, iespējojiet vai pārbaudiet digitālo diagnostiku (DDM/DOM) ierīces pārvaldības saskarnē, lai pārraudzītu darbības parametrus. Rīkojoties, ievērojiet standarta elektrostatiskās izlādes (ESD) piesardzības pasākumus un izvairieties no šķiedru saliekšanas, pārsniedzot to minimālo liekuma rādiusu.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC dupleksos pārslēgšanas vadus un, ja iespējams, pirms plaša mēroga ieviešanas pārbaudiet saderību mērķa aparatūras platformā. Pārliecinieties, ka resursdatora iekārta atbalsta DDM/DOM, ja nepieciešama attālināta pārraudzība, un uzturiet tīrus savienotāju gala virsmas, lai saglabātu signāla integritāti un savienojuma pieejamību.
