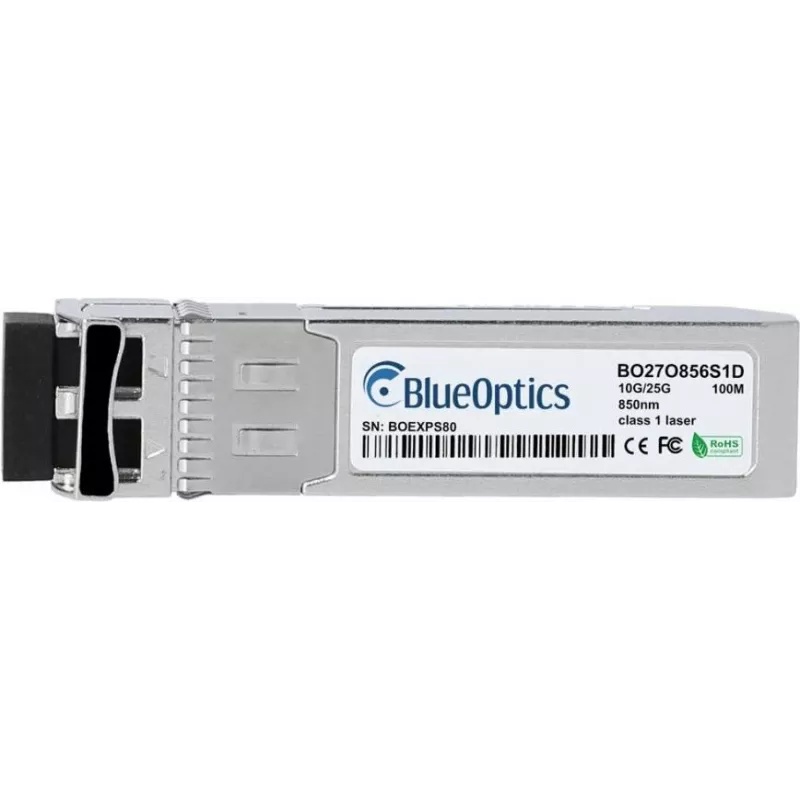

SFP28 raidītājuztvērēja modulis BlueOptics AFBR-735JAMZ-BO 25000 Mbit/s 850 nm

BlueOptics AFBR-735JAMZ-BO ir SFP28 optiskās šķiedras raidītājuztvērēja modulis, kas paredzēts īsa attāluma 10/25GBASE-SR lietojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 25000 Mbit/s pa daudzmodu šķiedru ar viļņa garumu 850 nm un izmanto LC duplekso savienotāju. Modulis ir sudraba korpusā, ar kompaktu SFP28 formfaktoru un svaru 40 g. Tas atbilst CE, FCC un RoHS standartiem, un tā paredzamais MTBF ir 3 000 000 stundu.

Priekšrocības

Modulis nodrošina vienlaicīgu pārraidi un uztveršanu ar standartiem atbilstošiem LC dupleksajiem savienojumiem un ir saderīgs ar izplatītām Broadcom bāzētām aparatūras platformām. Tas realizē digitālo diagnostikas uzraudzību (DDM/DOM) saskaņā ar SFF-8472, nodrošinot reāllaika barošanas sprieguma, lāzera strāvas, optiskās izejas/ieejas jaudas un temperatūras uzraudzību. Komponenti ir izvēlēti, lai atbilstu MSA prasībām, nodrošinot savietojamību, stabilu optisko veiktspēju pa daudzmodu šķiedru un ilgu kalpošanas laiku.

Piemērots

• Īsa attāluma ātrgaitas savienojumiem starp slēdžiem un maršrutētājiem datu centros
• Servera-slēdža un slēdža-slēdža augšupsaitēm 10G/25G
• Uzglabāšanas sistēmām un SAN tīkliem, kam nepieciešamas zema latentuma optiskās saites
• Mērīšanas un testēšanas iekārtām, kas atbalsta SFP28 SR moduļus

Galvenās specifikācijas

• Formfaktors: SFP28 (LC duplekss)
• Datu pārraides ātrums: līdz 25 Gbit/s
• Viļņa garums: 850 nm
• Maksimālais pārraides attālums pa daudzmodu šķiedru: 100 m
• Savienotāja tips: LC
• Krāsa: sudraba
• Svars: 0,04 kg
• Digitālā diagnostikas uzraudzība: saderīga ar SFF-8472
• Standartu atbilstība: CE, FCC, RoHS
• MTBF: 3 000 000 stundu

Kā lietot

Uzstādiet SFP28 raidītājuztvērēju SFP28 saderīgā portā atbalstītajā tīkla iekārtā saskaņā ar ierīces ražotāja norādījumiem, pārliecinoties, ka modulis ir pilnībā ievietots, līdz fiksators nofiksējas. Pievienojiet LC dupleksās daudzmodu šķiedras pārvada kabeļus raidītājuztvērējam, ievērojot pareizu pārraides/uztveršanas orientāciju. Pārbaudiet, vai resursierīce atpazīst moduli, un, ja nepieciešams, iespējojiet vai pārbaudiet DDM/DOM uzraudzību pārvaldības saskarnē, lai skatītu reāllaika diagnostikas vērtības. Drošai apiešanai izvairieties pieskarties optiskajām saskarnēm un turiet aizsargvāciņus līdz savienojuma izveidei.

Ieteikumi

Izmantojiet OM3/OM4 daudzmodu šķiedru optimālai 25G veiktspējai līdz norādītajam 100 m attālumam, un savienojiet raidītājuztvērēju ar atbilstošiem LC dupleksajiem pārvada kabeļiem un saderīgu Broadcom bāzētu aparatūru, lai nodrošinātu savietojamību un piekļuvi DDM datiem. Uzglabājiet un apstrādājiet moduli saskaņā ar nozares ESD piesardzības pasākumiem un turiet savienotājus tīrus, lai saglabātu signāla kvalitāti.
